专利号: 2019100763693
申请人: 天窗智库文化传播(苏州)有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

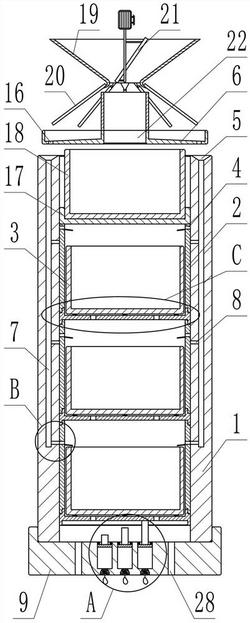

1.一种可根据降水量分段采样的降尘采样装置,包括竖向的外筒(1)以及多个上端开口的内筒(2),其特征在于,每个内筒(2)内均可放置一个湿降尘集尘缸(3),多个内筒(2)上下同轴固定安装在一起后放入外筒(1)内,多个内筒(2)外壁均与外筒(1)内壁贴合且可上下相对滑动,每个内筒(2)的侧壁上均开有一个第一通孔(4),每个内筒(2)上第一通孔(4)的位置高度不同,且按照从上到下的顺序,每个内筒(2)上的第一通孔(4)距离该内筒(2)顶部的距离等差递增,定义该差值为H;外筒(1)的侧壁的顶端开有一个环形槽(5),外筒(1)正上方安装有一个可将外筒(1)上方的降水汇流至环形槽(5)内的集水皿(6),外筒(1)的侧壁内开有竖向的通道(7),通道(7)的上端与环形槽(5)的底部相通,外筒(1)内壁上开有多个与内筒(2)数量相同且与通道(7)相通的第二通孔(8),多个第二通孔(8)上下等距布置且间距等于内筒(2)的高度,内筒(2)在外筒(1)内滑动时可使第一通孔(4)和第二通孔(8)接通;

所述的外筒(1)的底部经螺纹旋装有一个端盖(9),端盖(9)内开有与内筒(2)数等量的竖向的活塞孔(10),每个活塞孔(10)内均安装有一个活塞(11),每个活塞(11)上均安装有一个活塞杆(12),每个活塞杆(12)的上端均伸入外筒(1)内,当各活塞(11)均位于最高位置时,各活塞杆(12)的上端高度由低到高成等差数列,且其公差为H;每个活塞孔(10)的底部开有一个小端朝上的锥形孔(13),每个锥形孔(13)内安装有一个与其配合的锥形塞(14),每个锥形塞(14)的底部均安装有一个压簧(15)。

2.根据权利要求1所述的一种可根据降水量分段采样的降尘采样装置,其特征在于,所述的集水皿(6)为一个水平放置的皿状结构,集水皿(6)的内底面为一个尖端朝上的锥面,集水皿(6)的底部靠近侧壁的位置圆周均布有多个竖向的过水孔(16),多个过水孔(16)均位于环形槽(5)的正上方。

3.根据权利要求1所述的一种可根据降水量分段采样的降尘采样装置,其特征在于,所述的外筒(1)的上部固定有一个水平的隔板(17),隔板(17)上放置有干降尘集尘缸(18),外筒(1)的正上方固定有一个小端朝下的喇叭口(19),喇叭口(19)的底边外翻且安装有多个圆周均布的引流杆(20),引流杆(20)的下端均斜向外张开;喇叭口(19)内安装有一个与其内壁贴合的刮杆(21),刮杆(21)与喇叭口(19)的母线成一定角度倾斜布置,刮杆(21)可绕喇叭口(19)的轴线转动,所述的集水皿(6)的中心位置开有一个竖向的第三通孔(22),第三通孔(22)大于喇叭口(19)的下口。

4.根据权利要求1所述的一种可根据降水量分段采样的降尘采样装置,其特征在于,所述的内筒(2)由筒壁(23)和筒底(24)组成,筒壁(23)和筒底(24)经螺纹旋装在一起,筒壁(23)的上端和下端以及筒底(24)的上端和下端均设有螺纹,筒底(24)旋装在筒壁(23)下端,下方的筒壁(23)经其上端的螺纹与上方的筒底(24)连接。

5.根据权利要求1所述的一种可根据降水量分段采样的降尘采样装置,其特征在于,所述的每个内筒(2)上的第一通孔(4)的内孔口的下方均安装有一个截面为弧形的引流板(25),引流板(25)的内端伸至湿降尘集尘缸(3)的上方。

6.根据权利要求1所述的一种可根据降水量分段采样的降尘采样装置,其特征在于,所述的湿降尘集尘缸(3)与内筒(2)侧壁之间留有间隙,每个内筒(2)的筒底(24)的上端面上均设有多个支撑块(26),湿降尘集尘缸(3)放置在支撑块(26)上,筒底(24)上开有第一泄气孔(27),端盖(9)上开有第二泄气孔(28)。

7.根据权利要求1所述的一种可根据降水量分段采样的降尘采样装置,其特征在于,所述的每个内筒(2)的外壁上均固定有一个滑块(29),外筒(1)的内壁上开有一个竖向的导向槽(30),内筒(2)安装在外筒(1)内时滑块(29)置于导向槽(30)内。

8.根据权利要求1所述的一种可根据降水量分段采样的降尘采样装置,其特征在于,所述的通道(7)、第一通孔(4)、第二通孔(8)构成一个水流通路,所述的外筒(1)的侧壁内圆周均布有多组水流通路。

9.根据权利要求1所述的一种可根据降水量分段采样的降尘采样装置,其特征在于,所述的每个活塞孔(10)的上端均安装有限位块(31),所述的每个锥形孔(13)的下孔口均安装有一个环形的挡板(32)。

10.根据权利要求1所述的一种可根据降水量分段采样的降尘采样装置,其特征在于,所述的每个锥形塞(14)的下端均连接有一个拉绳(33),拉绳(33)的下端位于锥形孔(13)外。
