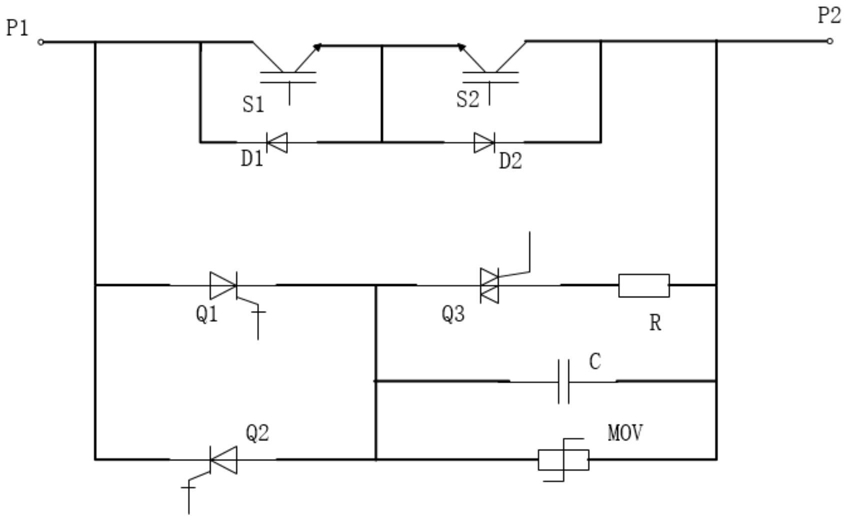

1.一种基于串联开关的直流电网双向电流阻断电路，包括两个开关管S1和S2，两个二极管D1和D2，两个晶闸管Q1和Q2，一个双向晶闸管Q3，一个电容C，一个电阻R，一个压敏电阻MOV，其特征在于：(1)开关管S1和S2为全控型半导体器件，包括但不限于IGBT、MOS管、GTO、IGCT器件；

(2)开关管S1的发射极与S2的发射极相连；

(3)二极管D1的阴极与开关管S1的集电极相连，二极管D1的阳极与开关管S1的发射极相连；

(4)二极管D2的阴极与开关管S2的集电极相连，二极管D2的阳极与开关管S1的发射极相连；

(5)晶闸管Q1和Q2反向并联后与电容C进行串联；

(6)双向晶闸管Q3和电阻R串联后，与压敏电阻MOV并联，与电容C并联；

(7)开关管S1的集电极与二极管D1的阴极，与晶闸管Q1的阳极，与晶闸管Q2的阴极相连；

(8)开关管S2的集电极与二极管D2的阴极，与电阻R的一极，与电容C的一极，与压敏电阻MOV的一极相连；

(9)电容C的另一极与晶闸管Q1的阴极，与晶闸管Q2的阳极，与双向晶闸管Q3的阳极，与压敏电阻MOV的另一极相连；

(10)输入输出端口P1连接在开关管S1的集电极与二极管D1的阴极连接点处，输入输出端口P2连接在开关管S2的集电极与二极管D2的阴极连接点处。

2.如权利要求1所述的一种基于串联开关的直流电网双向电流阻断电路，其特征在于：

所述电路具有两个输入输出端口P1和P2，所述电路通过输入输出端口P1和P2串联在直流电网的正极接线或负极接线上，功能是阻断从P1到P2短路电流或P2到P1短路电流，起到断路器的作用。

3.如权利要求1或2所述的一种基于串联开关的直流电网双向电流阻断电路，其特征在于：当电路串联在直流电网中，电流由P1流向P2时，开关管S1的控制极信号为高电平，开关管S2截止，晶闸管Q1导通，晶闸管Q2和双向晶闸管Q3截止，此时电流沿着P1-S1-D2-P2的路径流通，由于S1导通阻抗较小，阻断电路基本不产生压降。

4.如权利要求1或2所述的一种基于串联开关的直流电网双向电流阻断电路，其特征在于：当电路串联在直流电网中时，电流由P2流向P1，不启动阻断功能时，开关管S2的控制极信号为高电平，开关管S1截止，晶闸管Q2导通，晶闸管Q1和双向晶闸管Q3截止，此时电流沿着P2-S2-D1-P1的路径流通，由于S2导通阻抗较小，阻断电路基本不产生压降。

5.如权利要求1或2所述的一种基于串联开关的直流电网双向电流阻断电路，其特征在于：当电路串联在直流电网中时，电流由P1流向P2，启动阻断功能时，开关管S1的控制极信号为低电平，开关管S2截止，晶闸管Q1导通，晶闸管Q2和双向晶闸管Q3截止，此时电流沿着P1-Q1-C-P2的路径流通，给电容C单方向充电，最终使得电容C电压足够高，阻断P1、P2间电流。

6.如权利要求1或2所述的一种基于串联开关的直流电网双向电流阻断电路，其特征在于：当电路串联在直流电网中时，电流由P2流向P1，启动阻断功能时，开关管S2的控制极信号为低电平，开关管S1截止，晶闸管Q2导通，晶闸管Q1和双向晶闸管Q3截止，此时电流沿着P2-C-Q2-P1的路径流通，给电容C单方向充电，最终使得电容C电压足够高，阻断P1、P2间电流。

7.如权利要求1或2所述的一种基于串联开关的直流电网双向电流阻断电路，其特征在于：当电路阻断功能实施完毕后，晶闸管Q1和晶闸管Q2截止，双向晶闸管Q3导通，使得电容C中存储的能量进行消耗，为下一次阻断做准备。

8.如权利要求1或2所述的一种基于串联开关的直流电网双向电流阻断电路，其特征在于：当电容C两端的电压过大，由压敏电阻MOV对电容C起到泄压保护作用。
