1.一种乙二醇辅助聚乙烯醇制备花状氧化铈的方法，其特征在于：将聚乙烯醇溶于热水，形成均匀的聚乙烯醇溶液，缓慢加入到铈源水溶液中，再加入乙二醇作为辅助溶剂，草酸铵作为沉淀剂，利用超声振荡器使其完全混合均匀，常温搅拌4‑10 h，过滤沉淀物，60‑o

100℃干燥5‑24 h，得到草酸铈前驱体；在高温反应炉中按照8  C/min的升温程序，经400‑

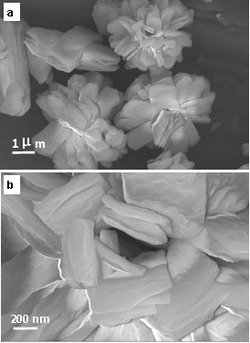

700℃煅烧1‑8 h，得到花状氧化铈，纳米片厚度为10‑50 nm，花状结构尺寸为1‑5μm，比表面

2 ‑1

积为80‑120 m g 。

2.根据权利要求1所述的一种乙二醇辅助聚乙烯醇制备花状氧化铈的方法，其特征在于，包括以下步骤：

（1）聚乙烯醇溶液的配制：称取0.4‑3.6 g 聚乙烯醇固体，置于烧杯中，再加入50 mL去离子水，100‑140 ℃油浴加热2‑6 h，使聚乙烯醇彻底溶解，冷却至室温；

（2）草酸铵溶液的配制：称取0.1‑0.9 g草酸铵固体，置于烧杯中，再加入50 mL去离子水和乙二醇，体积比1: 1‑1: 5；

（3）将步骤（1）和（2）中的聚乙烯醇溶液和草酸铵溶液，分别缓慢加入到50 mL 浓度为

0.1‑2 mol/L的铈源溶液中，常温搅拌反应4‑10 h，过滤沉淀物，60‑100℃干燥5‑24 h，得到铈前驱体，经400‑700℃煅烧1‑8 h，得到花状氧化铈。

3.根据权利要求2所述的一种乙二醇辅助聚乙烯醇制备花状氧化铈的方法，其特征在于：步骤 (3) 中所述的铈源溶液是硝酸铈、氯化铈、氧化铈中的任意一种。
