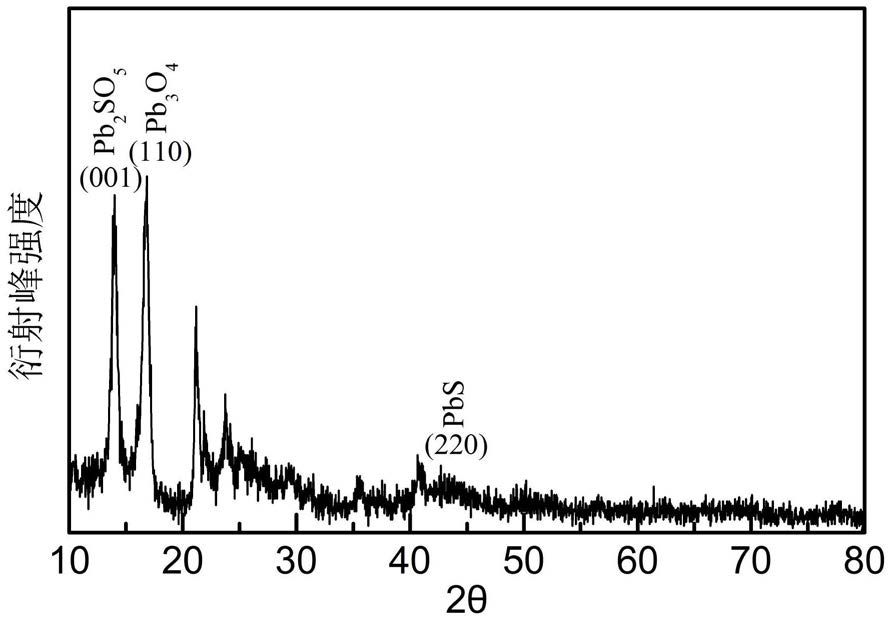

1.一种钙钛矿太阳能电池，其特征在于，所述钙钛矿太阳能电池包括FTO导电玻璃和依次附着在FTO导电玻璃上的TiO2致密层、TiO2介孔层、钙钛矿层、铅化物层、空穴传输层和金属电极；所述铅化物层包括Pb2SO5、Pb3O4和PbS。

2.根据权利要求1所述的钙钛矿太阳能电池，其特征在于，所述铅化物层中铅化物的制备包括以下步骤：将包括PbO、油酸和十八烯的混合物在氮气环境下进行脱气处理；将脱气后的混合物与双(三甲基硫化硅)和1-十八烯混合，得到硫化铅纳米量子点混合料；将所述硫化铅纳米量子点混合料进行分离提纯，得到硫化铅纳米量子点；将所述硫化铅纳米量子点在空气中静置，得到铅化物。

3.根据权利要求1所述的钙钛矿太阳能电池，其特征在于，所述空穴传输层的化学成分为2,2',7,7'-四-(二甲氧基二苯胺)-螺芴；所述金属电极为金电极。

4.权利要求1～3任一项所述钙钛矿太阳能电池的制备方法，包括以下步骤：

(1)将TiO2致密层前驱体溶液涂覆到FTO导电玻璃上，烧结后，得到FTO/cp-TiO2；

(2)将TiO2介孔层分散液涂覆到所述FTO/cp-TiO2的表面，烧结后，得到FTO/cp-TiO2/mp-TiO2；

(3)将钙钛矿前驱体溶液和铅化物的氯苯溶液依次涂覆到所述FTO/cp-TiO2/mp-TiO2的表面，退火处理后，得到FTO/cp-TiO2/mp-TiO2/钙钛矿/铅化物；

(4)将空穴传输材料溶液涂覆到所述FTO/cp-TiO2/mp-TiO2/钙钛矿/铅化物的表面，得到FTO/cp-TiO2/mp-TiO2/钙钛矿/铅化物/空穴传输材料；

(5)在所述FTO/cp-TiO2/mp-TiO2/钙钛矿/铅化物/空穴传输材料的表面蒸镀一层金属电极，得到钙钛矿太阳能电池。

5.根据权利要求4所述的制备方法，其特征在于，所述步骤(1)和步骤(2)烧结的温度独立地为500～550℃，烧结的时间独立地为30～40min。

6.根据权利要求4或5所述的制备方法，其特征在于，所述步骤(1)中TiO2致密层前驱体溶液由钛酸四丁酯水解制备得到。

7.根据权利要求4或5所述的制备方法，其特征在于，所述步骤(2)中TiO2介孔层分散液包括TiO2，所述TiO2的粒径为20～50nm。

8.根据权利要求4所述的制备方法，其特征在于，所述步骤(3)中退火处理的温度为90～100℃，退火处理的时间为10～15min。

9.根据权利要求4或8所述的制备方法，其特征在于，所述步骤(3)中钙钛矿前驱体溶液由包括CH3NH3I和PbI2的原料制备得到。

10.根据权利要求4所述的制备方法，其特征在于，所述步骤(4)中空穴传输材料溶液的制备包括以下步骤：将双三氟甲烷磺酰亚胺锂的乙腈溶液、2,2',7,7'-四-(二甲氧基二苯胺)-螺芴、四叔丁基吡啶和氯苯混合，得到空穴传输材料溶液。
