1.一种贮氢合金,化学通式为:
(LaaRb)1-mMgmNixMy;
其中,R为稀土元素、Ca、Ti、Zr、Hf和Nb中的一种或几种;
M为Al、Fe、Co、Mn、Zn、V、Cr、Cu、Mo和W中的一种或几种;
a、b、m、x和y满足下述条件:
a>0,b≥0,0

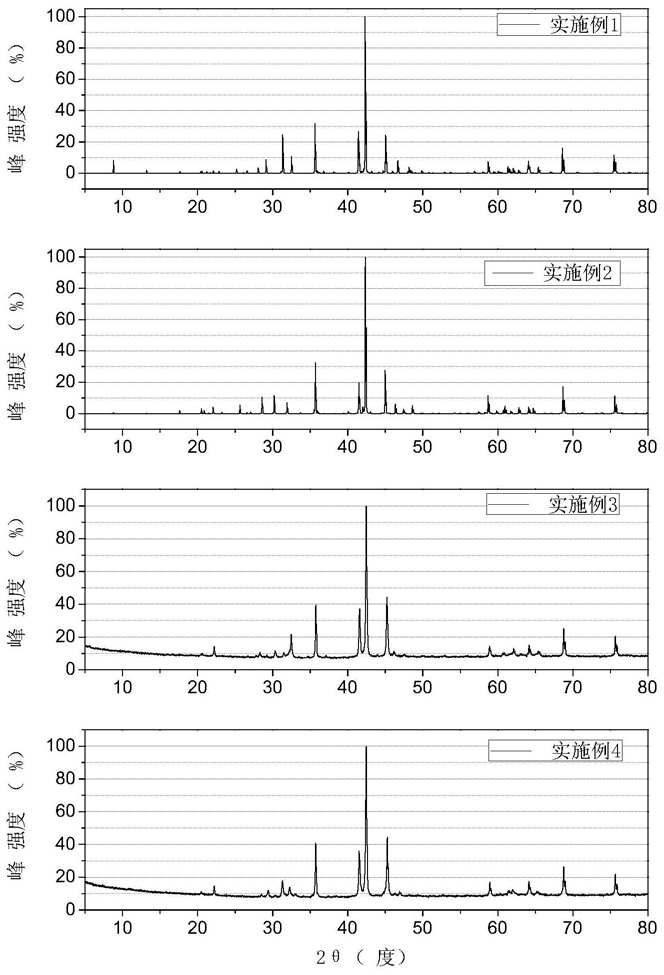

所述贮氢合金在以Cu-Kα线作为X射线源进行X射线衍射测定时,在2θ=24°35°的范围~内出现的最强峰的强度(IA)与在2θ=38°45°的范围内出现的最强峰的强度(IB)的强度比~(IA/IB)在0.5以下;
所述a>b,所述x≥3.0;
所述的贮氢合金的制备方法,包括以下步骤:按照贮氢合金的配比,将金属单质混合,依次进行真空感应熔炼和热处理,得到贮氢合金;所述真空感应熔炼的温度为1000 1400℃,所述真空感应熔炼的时间为1 30min;
~ ~
所述热处理包括两个升温阶段;第一升温阶段为以5 10℃/min的速率从室温升至580~ ~
620℃;第二升温阶段以1 5℃/min的速率从580 620℃升至950 1050℃;保温时间为8 36h。
~ ~ ~ ~
2.如权利要求1所述的贮氢合金,其特征在于,所述稀土元素为Ce、Pr、Nd、Sm、Gd、Eu、Tb、Dy、Ho、Er、Y、Sc、Tm、Yb或Lu。
3.权利要求1 2任一项所述的贮氢合金的制备方法,包括以下步骤:~
按照贮氢合金的配比,将金属单质混合,依次进行真空感应熔炼和热处理,得到贮氢合金;所述真空感应熔炼的温度为1000 1400℃,所述真空感应熔炼的时间为1 30min;
~ ~
所述热处理包括两个升温阶段;第一升温阶段为以5 10℃/min的速率从室温升至580~ ~
620℃;第二升温阶段以1 5℃/min的速率从580 620℃升至950 1050℃;保温时间为8 36h。
~ ~ ~ ~
4.一种贮氢合金电极,由权利要求1 2任一项所述的贮氢合金或由权利要求3所述的制~备方法制备得到的贮氢合金作为活性物质制备得到。
5.一种镍氢电池,包括负极、正极和电解液,所述负极为权利要求4所述的贮氢合金电极。
