1.锂铝水滑石衍生镍基催化剂在乙酸自热重整制氢过程中的应用，将0.1-0.2g催化剂在乙酸自热重整反应前于600-800℃的H2气氛中还原1h，通入摩尔比为CH3COOH/H2O/O2＝1/(1.3-5.0)/(0.2-0.5)的混合气体，通过催化剂床层进行乙酸自热重整反应，反应温度为

600℃-800℃，其特征在于：根据化学组成，将硝酸锂、硝酸镍和硝酸铝溶于去离子水配置成金属盐溶液(#1)；根据碳酸根和氢氧根的摩尔比为1：14-18以及金属阳离子Li、Ni、Al的电荷总和与氢氧根的摩尔比为1：12-18称取一定量的无水碳酸钠和氢氧化钠，溶于去离子水形成混合溶液(#2)；将#1溶液和#2溶液滴加到烧杯中不断搅拌进行共沉淀反应，滴加过程中，保持溶液pH在8.0±0.5，水浴温度40-60℃，老化12h，经抽滤、洗涤，滤饼于105℃干燥

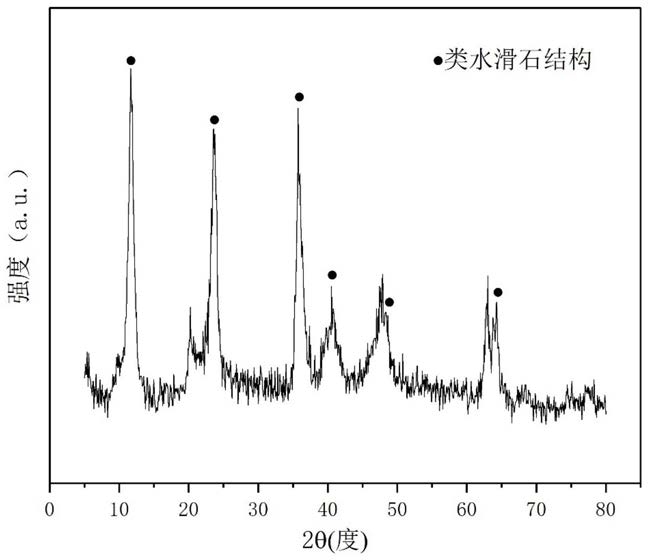

24h后得到具有Li-Al碳酸根型类水滑石结构的催化剂前驱体；催化剂前驱体在600-800℃下焙烧3-5h得到锂部分取代的镍铝尖晶石的Li-Ni-Al-O复合氧化物催化剂，其化学成分是(LiO0.5)a(NiO)b(AlO1.5)c，其中a为1.47-3.63，b为0.38-0.60，c为2.00-4.00，按照重量百分比组成为：氧化锂为18.0％-30.0％，氧化镍为12.0％-18.0％，氧化铝为55.0％-77.0％。

2.根据权利要求1所述的乙酸自热重整制氢的镍基催化剂，其特征在于：所述催化剂以氧化物的重量百分比组成为：氧化锂为8.0％，氧化镍为15.0％，氧化铝为77.0％。

3.根据权利要求1所述的乙酸自热重整制氢的镍基催化剂，其特征在于：所述催化剂以氧化物的重量百分比组成为：氧化锂为17.0％，氧化镍为15.0％，氧化铝为68.0％。

4.根据权利要求1所述的乙酸自热重整制氢的镍基催化剂，其特征在于：所述催化剂以氧化物的重量百分比组成为：氧化锂为30.0％，氧化镍为15.0％，氧化铝为55.0％。
