专利号: 2019100854832
申请人: 福建江夏学院
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-08-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

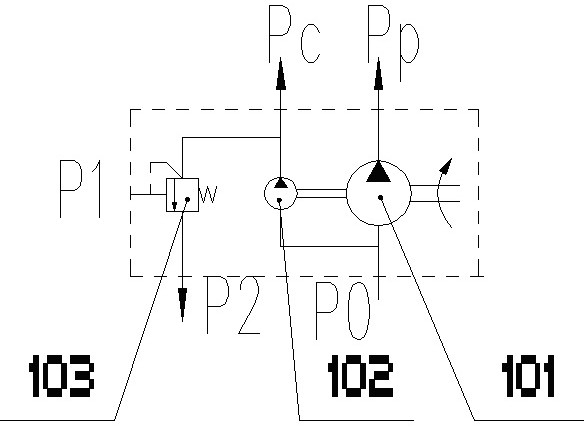

1.一种用于测试先导泵阀集成的试验台,其特征在于,包括试验台,所述试验台上设置有转向泵性能测试系统,所述转向泵性能测试系统包括第一电机,所述第一电机输出轴上串联有扭矩仪,所述扭矩仪上串接有转速仪,所述转速仪上连接有被试集成件,所述被试集成件Pp口连接有第一插装阀,所述第一插装阀与被试集成件之间连接有第一高压滤油器,所述第一高压滤油器与被试集成件之间连接有第一温度计,所述第一温度计与第一高压滤油器之间还连接有第一压力计,所述第一高压滤油器出油口上连接有第一溢流阀、第一电液比例阀以及第一盖板,所述第一电液比例阀与第一溢流阀形成并联回路,第一电液比例阀出油口与第一插装阀出油口相接,所述第一插装阀上连接有单向阀组,所述单向阀组包括第二两位四通换向阀、第一盖板以及第二插装阀,所述第二插装阀上连接有第一流量计,所述第一流量计上连接有第一后置过滤器,所述被试集成件P0口上连接有电动调节阀,所述电动调节阀出油口与被试集成件之间连接有真空表,所述电动调节阀进油口上连接有主油箱,所述主油箱出油端与电动调节阀之间设有第一过滤器,所述主油箱进油口与第一后置过滤器输出端连接。

2.根据权利要求1所述的一种用于测试先导泵阀集成的试验台,其特征在于,所述试验台上还设置有转向泵冲击试验系统,所述转向泵冲击装置包括与第一高压滤油器出油口相连接的第一两位四通换向阀,所述第一两位四通换向阀P口与第一电液比例阀之间连接有第一三位四通换向阀,所述第一三位四通换向阀中位机能设为O型,所述第一三位四通换向阀A口与第一高压滤油器出油口相连接,所述第一三位四通换向阀B口与第一插装阀出油口相连接,所述第一三位四通换向阀P口上连接有第四溢流阀,所述第一三位四通换向阀T口上连接有第五溢流阀。

3.根据权利要求2所述的一种用于测试先导泵阀集成的试验台,其特征在于,所述试验台上还设置有由第三两位四通换向阀、第二盖板以及第三插装阀组成的单向阀组,所述第一插装阀出油口连接第三插装阀进油口,所述第三插装阀出油口连接第一流量计,所述第二盖板设在第三插装阀上,所述第三两位四通换向阀P口与第三插装阀控制油口相连接,所述第三两位四通换向阀A口与第一高压滤油器出油口相接,所述第三两位四通换向阀B口与第三插装阀出油口相接。

4.根据权利要求3所述的一种用于测试先导泵阀集成的试验台,其特征在于,所述试验台上还设置有先导泵性能测试系统,所述先导泵性能测试系统包括第五插装阀,所述第五插装阀进油口上连接有第四插装阀,所述第四插装阀进油口与被试集成件连接,所述第五插装阀出油口上还连接有第二流量计,所述第二流量计输出端上连接有第二后置过滤器,所述第二后置过滤器出口与主油箱相连接,所述被试集成件Pc口与第四插装阀之间依次连接有第二压力计、第二温度计,所述第二压力计与第四插装阀之间设有第二高压滤油器,所述第二高压滤油器出油口上连接有第二溢流阀、第二电液比例阀以及位于第五插装阀上方的第三盖板,所述第二电液比例阀与第二溢流阀形成并联回路,第二电液比例阀出油口与第二溢流阀出油口出油口分别接于第四插装阀出油口上,所述第五插装阀上连接有第三盖板,所述第三盖板上连接有第五两位四通换向阀,所述第五两位四通换向阀、第三盖板以及第五插装阀组成单向阀组,所述第五两位四通换向阀P口与第五插装阀控制油口相接,所述第五两位四通换向阀A口与第二高压滤油器出油口相接,所述第五两位四通换向阀B口与第五插装阀出油口相接。

5.根据权利要求4所述的一种用于测试先导泵阀集成的试验台,其特征在于,所述第四插装阀出油口与第四两位四通换向阀A口相连接,所述第二高压滤油器出油口与第四两位四通换向阀P口相连接,所述第四两位四通换向阀上还连接有第二三位四通换向阀,所述第二三位四通换向阀中位机能为O型,所述第二三位四通换向阀B口与第二高压滤油器相连接,第二三位四通换向阀P口与第六溢流阀进油口相接,第二三位四通换向阀T口与第七溢流阀进油口相接,第二三位四通换向阀A口与第六溢流阀出油口分别与第四插装阀出油口相接,第二三位四通换向阀A口与第七溢流阀出油口分别与第四插装阀出油口相接。

6.根据权利要求5所述的一种用于测试先导泵阀集成的试验台,其特征在于,所述试验台上还设置有先导泵冲击试验系统,所述先导泵冲击试验系统包括第六插装阀,所述第六插装阀进油口与第四插装阀出油口相连接,所述第六插装阀出油口与第二流量计出油口连接,所述第六插装阀上连接有第四盖板,所述第四盖板上设有第六两位四通换向阀,所述第六两位四通换向阀P口与第六插装阀控制油口连接,所述第六两位四通换向阀A口与第六插装阀出油口相接,所述第六两位四通换向阀B口与第二高压滤油器出油口相接。

7.根据权利要求6所述的一种用于测试先导泵阀集成的试验台,其特征在于,所述试验台上还设置有溢流阀性能测试系统,所述溢流阀性能测试系统包括与主油箱进油口连接的第三流量计,所述第三流量计与被试集成件之间连接有节流阀,所述节流阀与被试集成件之间连接有第三压力计。

8.根据权利要求7所述的一种用于测试先导泵阀集成的试验台,其特征在于,所述试验台上设置有溢流阀瞬态特性和耐久性测试系统,所述溢流阀瞬态特性和耐久性测试系统包括第七两位四通换向阀,所述第七两位四通换向阀P口上连接有变量泵,所述变量泵进油口与主油箱相连接,所述主油箱与变量泵之间还设有第二过滤器,所述被试集成件P1口连接有阶跃加载阀,所述阶跃加载阀控制口与第七两位四通换向阀A口相连接,所述第七两位四通换向阀与变量泵之间设有第四压力计,所述第七两位四通换向阀与变量泵之间连接有第三溢流阀,所述第三溢流阀与变量泵之间设有第三过滤器。

9.根据权利要求8所述的一种用于测试先导泵阀集成的试验台,其特征在于,所述试验台上还设置有温控过滤测试系统,所述温控过滤测试系统包括第二定量泵,所述第二定量泵进口上连接有第六过滤器,所述第六过滤器上连接有主油箱,所述第二定量泵出口上连接有三通阀,所述三通阀出油口上连接有第一单向阀,所述第一单向阀出口上依次连接有第七过滤器和第八过滤器,所述第七过滤器进出口位置上还并联有第二单向阀,所述第八过滤器上并联有第三单向阀,所述三通阀通过另一支路还与主油箱连接,所述第八过滤器出口上连接有换热器,所述换热器上设与电控开关阀,所述换热器出口与主油箱连接,所述第二定量泵上还连接有第三电机。

10.一种利用如权利要求9所述的一种用于测试先导泵阀集成的试验台的工作方法,其特征在于,包括以下步骤:(1)第一电机带动扭矩仪,扭矩仪带动转速仪,转速仪带动被试集成件的输入轴,在被试集成件的进油口形成低压区;(2)在大气压的作用下,油液从主油箱被压入第一过滤器,然后进入电动调节阀;(3)电动调节阀的油液被吸入被试集成件内分为两个支路,第一支路经第一插装阀到第二两位四通换向阀、第一盖板以及第二插装阀,最后通过第一流量计及第一后置过滤器回到主油箱,并通过第一电液比例阀调节回路压力;(4)第二支路油液经第四插装阀、第二溢流阀、第四两位四通换向阀,通过第二流量计及第二后置过滤器回到主油箱,并通过第二电液比例阀调节回路压力;(5)通过调节第二电液比例阀和节流阀来控制被试集成件内部进油口和出油口的压力差;(6)通过第一温度计以及第二温度计来测定系统温度;(7)通过调节电动调节阀的开口,采用真空表来测定真空度;(8)通过第一压力计、第二压力计、第三压力计、第四压力计以及第五压力计来测定各支路压力值;(9)通过第一流量计、第二流量计和第三流量计分别测定各支路流量值。
