1.双通道荧光探针，其特征在于：以具有3d10构型的金属离子为节点、二吡啶萘酰亚胺为主要荧光团、9,10-二丙烯酸蒽作为第二辅助配体，自组装成三维网络结构；每个晶胞单元包含一个二吡啶萘酰亚胺配体，一个9,10-二丙烯酸蒽配体以及一个金属离子；所述金属离子为镉离子或锌离子。

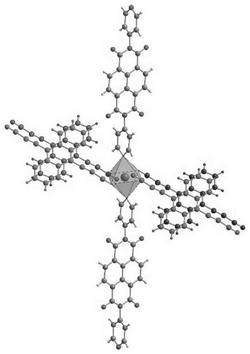

2.根据权利要求1所述的双通道荧光探针，其特征在于： 每个9,10-二丙烯酸蒽配体的两个羧基均采取双齿桥联配位模式，分别与两个金属离子配位；每个二吡啶萘酰亚胺配体的两个吡啶基均采取单齿配位模式，分别与两个金属离子相连；每个金属离子分别与来自四个不同9,10-二丙烯酸蒽配体的四个羧基氧原子以及来自两个不同二吡啶萘酰亚胺配体的两个吡啶基氮原子配位，形成八面体构型。

3.根据权利要求2所述的双通道荧光探针，其特征在于：每个八面体由9,10-二丙烯酸蒽的羧基相互桥联，沿a轴方向形成一维金属氧链，不同的金属氧链在b、c轴方向分别由9,

10-二丙烯酸蒽配体和二吡啶萘酰亚胺配体相互连接，延伸拓展成三维网络无限结构，沿a轴方向形成截面积尺寸为0.952×1.375 nm2的一维纳米孔道。

4.权利要求1所述的双通道荧光探针的制备方法，是将9,10-二丙烯酸蒽、二吡啶萘酰亚胺和金属盐加入溶剂中，然后加入硝酸溶液，密封静置，制得双通道荧光探针。

5.根据权利要求4所述的制备方法，其特征在于：所述金属盐为镉盐或锌盐，所述镉盐为Cd(ClO4)2或Cd(NO3)2，所述锌盐为Zn(ClO4)2或Zn(NO3)2。

6.根据权利要求5所述的制备方法，其特征在于：9,10-二丙烯酸蒽、二吡啶萘酰亚胺和镉盐的用量比为10 mg：8-10 mg：100-120 mg。

7.根据权利要求5所述的制备方法，其特征在于：9,10-二丙烯酸蒽、二吡啶萘酰亚胺和锌盐的用量比为10 mg：10-20 mg：100-120 mg。

8.根据权利要求4所述的制备方法，其特征在于：所述溶剂为N,N-二甲基甲酰胺。

9.根据权利要求4所述的制备方法，其特征在于：加热温度为80-95 ℃。

10.权利要求1所述的双通道荧光探针在三乙胺定量识别的应用。
