专利号: 2019100867137
申请人: 杭州电子科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

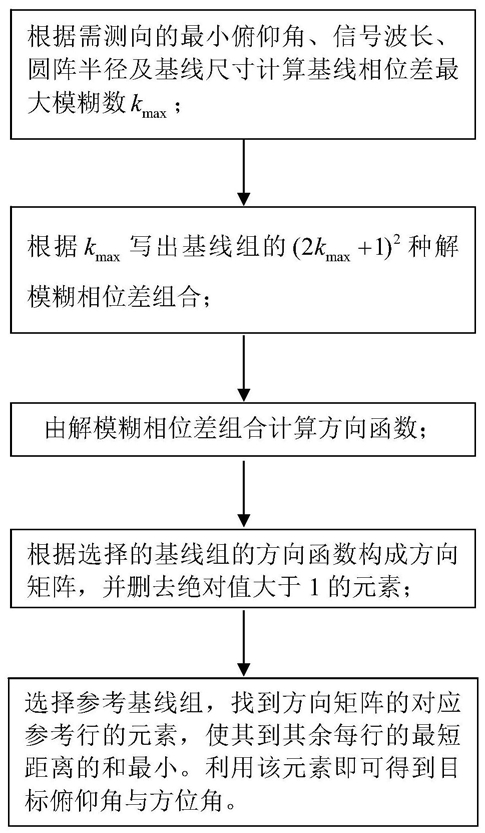

1.基于方向函数的非均匀圆阵相位干涉仪测向解模糊方法,其特征在于,该方法具体包括以下步骤:(S1):根据需测向的最小俯仰角、信号波长、圆阵半径及基线尺寸计算基线相位差的最大模糊数kmax;

(S2):任意取M元阵中的两个基线构成一个基线组,两个基线对应的测量相位差为分别为 与 其中下标m,n,p,q分别表示该组基线对应阵元的编号;其对应的解模糊相位差分别为 其中km,n,kp,q称为相位模糊数,且km,n,kp,q∈[-kmax,kmax],所以每组基线的解模糊相位差共有(2kmax+1)2种组合;

(S3):计算 和 对应的方向函数fm,n,p,q,其计算公式为:其中, r表示圆阵的

半径,λ表示来波信号波长, 表示虚数单位,θm,θn,θp,θq表示第m,n,p,q个阵元在极坐标下的极角;由于每组基线的解模糊相位差共有(2kmax+1)2种组合,所以每组基线的方向函数有(2kmax+1)2个值;

2

(S4):从M元阵中共选出N个基线组,N≥2;由于每组基线的方向函数有(2kmax+1) 个值,所以可将所有组的方向函数可构成一个N行(2kmax+1)2列的方向矩阵,并删去绝对值大于1的元素;

(S5):在所有基线组中任选取一个组为参考基线组,其在方向矩阵中对应的行称为参考行;在参考行中选择一个元素,使其满足到其余每行元素的最短距离的和最小的条件;参考行中满足该条件的元素即为无模糊相位差组合对应的方向函数,根据该方向函数即可得到目标俯仰角与方位角。

2.如权利要求1所述的基于方向函数的非均匀圆阵相位干涉仪测向解模糊方法,其特征在于:所述步骤(S1)在计算最大模糊数kmax时用的是最长基线。

3.如权利要求1所述的基于方向函数的非均匀圆阵相位干涉仪测向解模糊方法,其特征在于:所述步骤(S4)选择的N个基线组需包含所有的阵元。

4.如权利要求1所述的基于方向函数的非均匀圆阵相位干涉仪测向解模糊方法,其特征在于:所述步骤(S5)在计算元素间距离时采用的是欧式距离。
