专利号: 2019100873180
申请人: 南睿函
专利类型:发明专利
专利状态:已下证
专利领域: 一般门、窗、百叶窗或卷辊遮帘;梯子
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

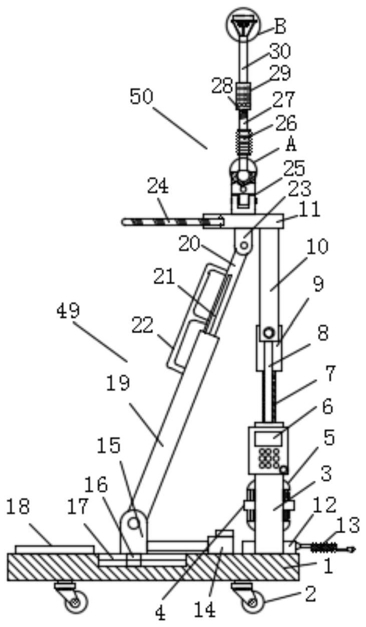

1.一种火灾报警探测器的安装工具,其特征在于,包括攀爬机构(49)和安装辅助机构(50),所述攀爬机构(49)的顶端设有安装辅助机构(50),所述攀爬机构(49)由安装座(1)、立柱(3)、电机(5)、升降架(10)、支撑板(11)、电动伸缩杆(14)、第一边框架(19)以及第二边框架(20)组成,所述安装座(1)下表面固定连接有两对脚轮(2),所述安装座(1)上表面一端垂直固定连接有一对立柱(3),所述安装座(1)上表面且位于两个立柱(3)之间固定连接有移动电源(12),所述移动电源(12)输电端电性连接有充电线(13),两个所述立柱(3)相对侧面之间通过固定环(4)垂直固定连接有电机(5),所述电机(5)与移动电源(12)之间电性连接,所述电机(5)输出端通过联轴器传动连接有丝杆(7),所述丝杆(7)表面穿有内螺纹板(35)且与内螺纹板(35)螺纹连接,所述内螺纹板(35)两端均垂直固定连接有安装板(9),两个所述安装板(9)相反一侧均通过固定螺栓垂直固定连接有升降架(10),两个所述升降架(10)底端均垂直固定连接有导向杆(8),两个所述立柱(3)上端内部均设有导向孔(34),两个所述导向杆(8)外表面均滑动连接在对应的导向孔(34)内壁上,两个所述升降架(10)顶端水平固定连接有支撑板(11)。

2.根据权利要求1所述的一种火灾报警探测器的安装工具,其特征在于:所述支撑板(11)下表面且靠近两个升降架(10)一端固定连接有一对第二连接台(23),两个所述第二连接台(23)下端之间通过销轴活动连接有一对第二边框架(20),两个所述第二边框架(20)上表面均固定连接有扶手架(22),所述第二边框架(20)相反一侧均固定连接有第二T型滑块(21),两个所述第二边框架(20)两侧均设有第一边框架(19),两个所述第一边框架(19)内部均设有第二T型滑槽(32),两个所述第二T型滑块(21)分别滑动连接在两个第二T型滑槽(32)内,两个所述第二边框架(20)之间均水平固定连接有多个第二踏板(33),两个所述第一边框架(19)之间均水平固定连接有多个第一踏板(31),两个所述第一边框架(19)底端均通过销轴活动连接有第一连接台(15),两个所述第一连接台(15)底面均固定连接有第一T型滑块(16),所述安装座(1)上表面中间内部设有一对第一T型滑槽(17),两个所述第一T型滑块(16)分别对应滑动连接在两个第一T型滑槽(17)内,所述安装座(1)上表面且位于移动电源(12)和两个第一连接台(15)之间水平固定连接有一对电动伸缩杆(14),两个电动伸缩杆(14)输出端分别固定连接在两个第一连接台(15)侧面上,所述安装座(1)上表面远离移动电源(12)的一端设有踏脚垫(18)。

3.根据权利要求1所述的一种火灾报警探测器的安装工具,其特征在于:所述安装辅助机构(50)由调节机构(25)、第一撑杆(27)、第二撑杆(30)以及橡胶圈(40)组成,所述支撑板(11)上表面设有调节机构(25),所述调节机构(25)由第一调节柱(42)和第二调节柱(46)组成,所述第一调节柱(42)底面固定连接在支撑板(11)上表面,所述第一调节柱(42)上端内部设有第一凹槽(43),所述第一凹槽(43)内侧壁上固定连接有第一调节轴(44),所述第一调节轴(44)表面正中间活动套有第三调节轴(45),所述第三调节轴(45)远离第一调节轴(44)一端活动套有第二调节轴(47),所述第二调节柱(46)下端内部设有第二凹槽(48),所述第二调节轴(47)两端均固定连接在第二调节柱(46)的第二凹槽(48)内壁上,所述第二调节柱(46)上表面内部设有球槽(37),所述球槽(37)内壁上活动套有实心球(38),所述实心球(38)位于第二调节柱(46)外侧一端固定连接有第一撑杆(27),所述第一撑杆(27)表面固定套有耐磨手柄套(26),所述第一撑杆(27)远离实心球(38)一端外表面设有螺纹线(28),所述第一撑杆(27)位于螺纹线(28)一端设有防滑内螺纹筒(29),所述防滑内螺纹筒(29)内部设有螺纹孔(36),所述第一撑杆(27)位于螺纹线(28)一端螺纹连接在防滑内螺纹筒(29)的螺纹孔(36)内,所述防滑内螺纹筒(29)上表面固定连接有第二撑杆(30)。

4.根据权利要求3所述的一种火灾报警探测器的安装工具,其特征在于:所述第二撑杆(30)远离防滑内螺纹筒(29)一端固定连接有多个连接杆(39),且每个所述连接杆(39)与第二撑杆(30)之间的夹角呈135°,每个所述连接杆(39)顶端之间水平固定连接有橡胶圈(40),所述橡胶圈(40)内环里套有火灾报警探测器本体(41)。

5.根据权利要求2所述的一种火灾报警探测器的安装工具,其特征在于:所述支撑板(11)两个相对侧面之间且靠近扶手架(22)一端固定连接有安全松紧带(24)。

6.根据权利要求2所述的一种火灾报警探测器的安装工具,其特征在于:两个所述第二边框架(20)与每个第一踏板(31)依次从上到下分布在两个第一边框架(19)相对侧面上。

7.根据权利要求2所述的一种火灾报警探测器的安装工具,其特征在于:两个所述电动伸缩杆(14)为ANT-35型电动推杆。

8.根据权利要求2所述的一种火灾报警探测器的安装工具,其特征在于:所述立柱(3)远离安装座(1)的一端外侧壁上固定连接有控制面板(6),所述控制面板(6)与电机(5)、移动电源(12)以及两个电动伸缩杆(14)均电性连接。
