专利号: 2019100874272
申请人: 山东建筑大学
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-11-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

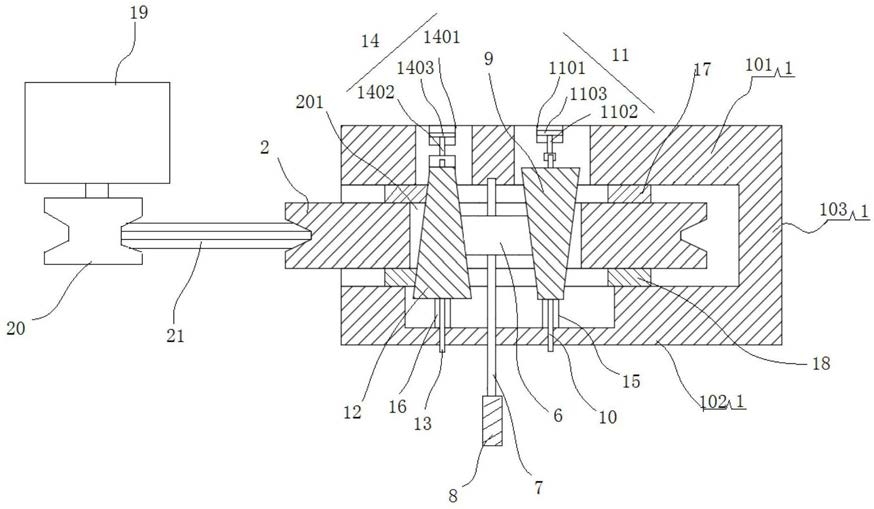

1.一种双铣刀铣削装置,其特征在于,包括:支架(1),所述支架(1)包括第一侧板(101)、第二侧板(102)和底板(103),所述第一侧板(101)和所述第二侧板(102)均安装在所述底板(103)上,构成U形状;

第一带轮(2),所述第一带轮(2)的转动设置在所述第一侧板(101)和所述第二侧板(102)之间;所述第一带轮(2)用于与驱动装置传动连接;所述第一带轮(2)的中部设有齿圈孔(201);

第一齿轮(3),所述第一齿轮(3)与所述第一带轮(2)的齿圈孔(201)啮合;所述第一齿轮(3)上设有第一转轴(4),所述第一转轴(4)的一端与所述第一侧板(101)转动连接,所述第一转轴(4)的另一端穿过所述第二侧板(102)且与所述第二侧板(102)转动连接;所述第一转轴(4)穿过所述第二侧板(102)的一端设有第一铣刀(5);

第二齿轮(6),所述第二齿轮(6)与所述第一带轮(2)的齿圈孔(201)啮合;所述第二齿轮(6)上设有第二转轴(7),所述第二转轴(7)的一端与所述第一侧板(101)转动连接,所述第二转轴(7)的另一端穿过所述第二侧板(102)且与所述第二侧板(102)转动连接;所述第二转轴(7)穿过所述第二侧板(102)的一端设有第二铣刀(8);

所述第一铣刀(5)的中心线与所述第二铣刀(8)的中心线平行设置;

第一锥齿轮(9),所述第一锥齿轮(9)穿过所述齿圈孔(201);所述第一锥齿轮(9)上设有第三转轴(10),所述第三转轴(10)的一端与所述第一侧板(101)转动连接,所述第三转轴(10)的另一端与所述第二侧板(102)转动连接;所述第三转轴(10)的一端设有第一驱动机构(11),所述第一驱动机构(11)被设置为用于驱动所述第三转轴(10)沿其轴线方向移动;

所述第一锥齿轮(9)同时和所述第一齿轮(3)、所述第二齿轮(6)啮合;

第二锥齿轮(12),所述第二锥齿轮(12)穿过所述齿圈孔(201);所述第二锥齿轮(12)上设有第四转轴(13),所述第四转轴(13)的一端与所述第一侧板(101)转动连接,所述第四转轴(13)的另一端与所述第二侧板(102)转动连接;所述第四转轴(13)的一端设有第二驱动机构(14),所述第二驱动机构(14)被设置为用于驱动所述第四转轴(13)沿其轴线方向移动;所述第二锥齿轮(12)同时和所述第一齿轮(3)、所述第二齿轮(6)啮合。

2.根据权利要求1所述的双铣刀铣削装置,其特征在于,沿从所述第一侧板(101)到所述第二侧板(102)的方向,所述第一锥齿轮(9)的分度圆的直径逐渐变小;

沿从所述第一侧板(101)到所述第二侧板(102)的方向,所述第二锥齿轮(12)的分度圆的直径逐渐变大。

3.根据权利要求2所述的双铣刀铣削装置,其特征在于,所述第一侧板(101)上设有第一条形孔和第二条形孔,所述第二侧板(102)上设有第三条形孔和第四条形孔;

所述第一转轴(4)的一端位于所述第一条形孔内,所述第一转轴(4)的另一端位于所述第三条形孔内;

所述第二转轴(7)的一端位于所述第二条形孔内,所述第二转轴(7)的另一端位于所述第四条形孔内。

4.根据权利要求3所述的双铣刀铣削装置,其特征在于,所述第一条形孔与所述第二条形孔呈“八”字形结构,所述第三条形孔与所述第一条形孔正对,所述第二条形孔与所述第四条形孔正对。

5.根据权利要求3或4所述的双铣刀铣削装置,其特征在于,还包括第一转筒(17)和第二转筒(18);

所述第一转筒(17)的一端与所述第一带轮(2)的一侧连接;所述第一转筒(17)的另一端与所述第一侧板(101)转动连接;

所述第二转筒(18)的一端与所述第一带轮(2)的另一侧连接;所述第二转筒(18)的另一端与所述第二侧板(102)转动连接。

6.根据权利要求5所述的双铣刀铣削装置,其特征在于,所述第一转筒(17)的中心线、所述第二转筒(18)的中心线和所述第一带轮(2)的中心线位于同一直线上。

7.根据权利要求5所述的双铣刀铣削装置,其特征在于,还包括第一锁止机构、第二锁止机构、第三锁止机构和第四锁止机构;

所述第一锁止机构安装在所述第一条形孔内,所述第二锁止机构安装在所述第二条形孔内;所述第一锁止机构和所述第二锁止机构被设置为用于在所述第一转轴(4)调整到位后,从所述第一转轴(4)的两端进行锁紧;

所述第三锁止机构安装在所述第三条形孔内,所述第四锁止机构安装在所述第四条形孔内;所述第二锁止机构和所述第四锁止机构被设置为用于在所述第二转轴(7)调整到位后,从所述第二转轴(7)的两端进行锁紧。

8.根据权利要求1所述的双铣刀铣削装置,其特征在于,所述第一驱动机构(11)包括第一气缸体(1101)、第一气缸杆(1102)和第一活塞(1103);所述第二驱动机构(14),包括第二气缸体(1401)、第二气缸杆(1402)和第二活塞(1403);

所述第一气缸体(1101)的一端固定安装在所述第一侧板(101)上,所述第一活塞(1103)滑动安装在所述第一气缸体(1101)内;所述第一气缸杆(1102)的一端与所述第一活塞(1103)连接,所述第一气缸杆(1102)的另一端伸出所述第一气缸体(1101)且与所述第三转轴(10)连接;

所述第二气缸体(1401)的一端固定安装在所述第一侧板(101)上,所述第二活塞(1403)滑动安装在所述第二气缸体(1401)内;所述第二气缸杆(1402)的一端与所述第二活塞(1403)连接,所述第二气缸杆(1402)的另一端伸出所述第二气缸体(1401)且与所述第四转轴(13)连接。

9.根据权利要求1所述的双铣刀铣削装置,其特征在于,所述双铣刀铣削装置还包括第一复位元件(15)和第二复位元件(16);

所述第一复位元件(15)套设在所述第三转轴(10)上,且所述第一复位元件(15)的一端抵靠在所述第一锥齿轮(9)的一端,所述第一复位元件(15)的另一端抵靠在所述第二侧板(102)上;

所述第二复位元件(16)套设在所述第四转轴(13)上,且所述第二复位元件(16)的一端抵靠在所述第二锥齿轮(12)的一端,所述第二复位元件(16)的另一端抵靠在所述第二侧板(102)上。

10.根据权利要求9所述的双铣刀铣削装置,其特征在于,所述第一复位元件(15)和所述第二复位元件(16)均为弹簧。
