专利号: 2019100895353
申请人: 义乌市优创知识产权运营有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 锁;钥匙;门窗零件;保险箱
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

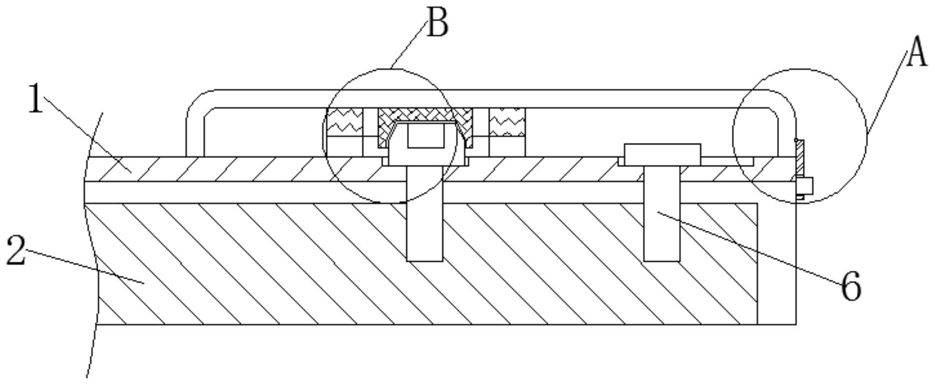

1.一种门窗铰链,包括主铰链(1)和副铰链(2),且主铰链(1)与副铰链(2)之间相互匹配的,主铰链(1)套接在副铰链(2)上,其特征在于:所述主铰链(1)远离副铰链(2)的一端上开凿有主螺栓槽(3)和副螺栓槽(4),所述主螺栓槽(3)内放置有主螺栓(5),所述副螺栓槽(4)内放置有副螺栓(6),且主螺栓槽(3)和副螺栓(6)靠近主铰链(1)的一端均贯穿主铰链(1)的外壁伸入主铰链(1)内并与副铰链(2)固定连接,所述主铰链(1)的上端连接有定位环(7),且定位环(7)位于在主螺栓槽(3)的槽口处外侧,所述主铰链(1)的上侧放置有主螺栓防松盖(8),所述主铰链(1)内壁上连接有定位板(12),所述主螺栓防松盖(8)上连接有锁定板(13),所述锁定板(13)上开凿有与定位板(12)相匹配的锁定孔(14),所述主螺栓防松盖(8)内连接有与定位环(7)相匹配的橡胶环(9),所述主螺栓防松盖(8)的内壁上连接防松橡胶块(10),且防松橡胶块(10)位于橡胶环(9)内,所述主铰链(1)上连接有一对主转轴(15),所述主螺栓防松盖(8)的两外侧壁上均连接有与主转轴(15)相匹配的副转轴(16),两个所述主转轴(15)与副转轴(16)之间均连接有伸缩杆(17),所述伸缩杆(17)分为固定部和伸缩部,所述固定部和伸缩部上分别连接有第一限位环(18)和第二限位环(19),所述第一限位环(18)与第二限位环(19)之间连接有拉伸弹簧(20),且拉伸弹簧(20)套接在伸缩杆(17)的外侧。

2.根据权利要求1所述的一种门窗铰链,其特征在于:所述主螺栓防松盖(8)上开凿有手指槽(21),所述手指槽(21)内刻有第一防滑纹。

3.根据权利要求1所述的一种门窗铰链,其特征在于:所述主螺栓(5)为内角螺栓,即主螺栓(5)的螺头部开凿有内角槽。

4.根据权利要求1所述的一种门窗铰链,其特征在于:所述主螺栓(5)的螺头上端开凿有倒角,且防松橡胶块(10)上开凿有与主螺栓(5)的螺头相匹配的预制槽(11)。

5.根据权利要求4所述的一种门窗铰链,其特征在于:所述预制槽(11)的槽壁上连接有粘结层,所述粘接层远离预制槽(11)槽壁的一端开凿有第二防滑纹。

6.根据权利要求1所述的一种门窗铰链,其特征在于:所述定位环(7)与橡胶环(9)之间连接有耐磨层,且耐磨层与橡胶环(9)固定连接。

7.根据权利要求1所述的一种门窗铰链,其特征在于:所述锁定板(13)与主螺栓防松盖(8)之间连接有转轴,所述锁定孔(14)的内壁上连接有第三防滑纹。

8.根据权利要求1所述的一种门窗铰链,其特征在于:所述第二限位环(19)上连接有减震橡胶垫,且减震橡胶垫位于第二限位环(19)靠近拉伸弹簧(20)的一端上。

9.根据权利要求1所述的一种门窗铰链,其特征在于:所述副螺栓槽(4)为偏心槽。

10.根据权利要求1所述的一种门窗铰链,其特征在于:所述主铰链(1)与主螺栓防松盖(8)之间连接有防撞橡胶垫,且防撞橡胶垫与主螺栓防松盖(8)固定连接。
