专利号: 2019100898008
申请人: 厦门理工学院
专利类型:发明专利
专利状态:已下证
专利领域: 救生;消防
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

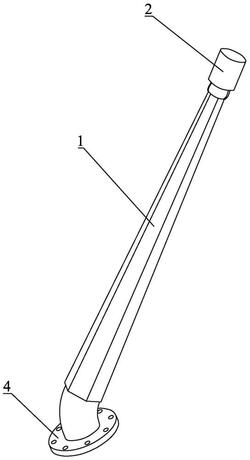

1.一种高压消防水炮,包括横截面积逐渐变小的导水管道,所述导水管道横截面积较大一端为进水口,横截面积较小一端为出水口,其特征在于:所述出水口固定连接有控制头座,所述控制头座内安装有可调出水通道开度的控制头,所述导水管道横截面为多边形;

所述控制头座包括用于与所述导水管道对接的安装段和容纳所述控制头的调节段,所述调节段和所述安装段均为管状结构且所述调节段内径大于所述安装段内径,所述调节段的内壁和所述安装段内壁之间通过第一锥面连接;

所述控制头为圆柱体两端拼接圆台的一体结构,所述圆柱体和所述圆台同轴一体成型且所述一体结构两端面面积小于所述圆柱体横截面积,所述一体结构中心设有轴向贯穿的通孔,所述一体结构两端分别为第二锥面和第三锥面,所述第一锥面、第二锥面锥度相同且相互配合,所述第三锥面朝向所述调节段外部;

所述控制头通过一螺丝可调距离的安装在所述控制头座内,所述螺丝穿过所述通孔后固定在所述控制头座中心;

所述第一锥面和所述调节段横截面间夹角 ,所述第三锥面和所述调节段横截面间夹角 ;

所述控制头的侧面、第二锥面和第三锥面拼接形成导流面,所述导流面表面均匀分布有分流槽。

2.根据权利要求1所述的一种高压消防水炮,其特征在于:所述进水口固定连接有连接法兰。

3.根据权利要求1所述的一种高压消防水炮,其特征在于:所述导水管道的横截面为六边形。

4.基于权利要求1所述高压消防水炮的一种高压出水控制方式,其特征在于:采用横截面为多边形且横截面积逐渐变小的导水管道对所述导水管道中的水流进行导向,所述导水管道横截面积较小一端为出水口,所述出水口通过调节出水通道开度的大小来控制出水的水压或出水量。

5.根据权利要求4所述的一种高压出水控制方式,其特征在于:所述导水管道出水口安装有控制头座,所述控制头座内设有第一锥面,所述控制头座内可调节的安装有设有第二锥面的控制头,所述第一锥面和所述第二锥面锥度相同且相互配合,通过调节所述第一锥面和所述第二锥面间距离来调节出水通道开度的大小。
