专利号: 2019100902959
申请人: 中国地质大学(武汉)
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

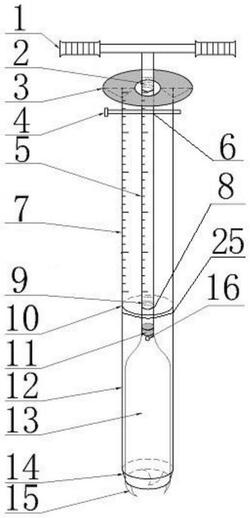

1.一种原状土壤采样器,其特征在于:包括:内钻杆、与所述内钻杆的上下两端分别连接的转动手柄和内钻头、套在所述内钻头外的外钻头、套在所述内钻杆外并与外钻头连接的外钻杆、连接于所述外钻杆顶端的锤击平台、圆锤和样品存放盒;

所述内钻杆和外钻杆上均设有若干个插栓孔,通过插栓穿过所述插栓孔以固定内钻杆和外钻杆;

所述内钻头的顶部具有封堵、侧壁设有排气孔、底部具有若干个刀口,所述刀口为螺旋刀口,通过所述刀口钻进,通过所述封堵阻挡土壤进入内钻杆,通过所述排气孔排出内钻头的空气;

所述圆锤用于在卸下转动手柄和拔出插栓后撞击锤击平台,以使得所述外钻头随外钻杆继续钻进;所述外钻头的底部具有收口,用于采集土壤;所述样品存放盒对准收口以存放外钻头内的土壤。

2.根据权利要求1所述的原状土壤采样器,其特征在于:所述转动手柄呈T形、其下端为圆筒状,所述转动手柄的下端设有第一接口,通过所述第一接口与内钻杆连接。

3.根据权利要求2所述的原状土壤采样器,其特征在于:所述内钻杆的上下两端具有第二接口,通过第二接口与转动手柄的第一接口连接。

4.根据权利要求3所述的原状土壤采样器,其特征在于:所述内钻头的顶端设有第三接口,所述内钻杆的第二接口与内钻头的第三接口连接。

5.根据权利要求1所述的原状土壤采样器,其特征在于:所述外钻头的顶端设有第四接口,所述外钻杆的上下两端具有第五接口,所述外钻杆的第五接口与外钻头的第四接口、锤击平台分别连接。

6.根据权利要求1所述的原状土壤采样器,其特征在于:所述内钻杆和外钻杆上均标有刻度,以分别确定采样量和采样深度。

7.根据权利要求1所述的原状土壤采样器,其特征在于:所述样品存放盒包括两个相同的一端开口的半圆筒。

8.根据权利要求7所述的原状土壤采样器,其特征在于:所述样品存放盒配有盖帽和封口盖,所述盖帽扣在样品存放盒未开口的一端,以将所述样品存放盒的两半固定;所述封口盖封口样品存放盒开口的一端。

9.根据权利要求8所述的原状土壤采样器,其特征在于:所述封口盖带有一个转动杆,所述转动杆下端连接有挡片。

10.根据权利要求1所述的原状土壤采样器,其特征在于:所述内钻头的侧壁上设有开缝,以方便清理所述内钻头内的余土。
