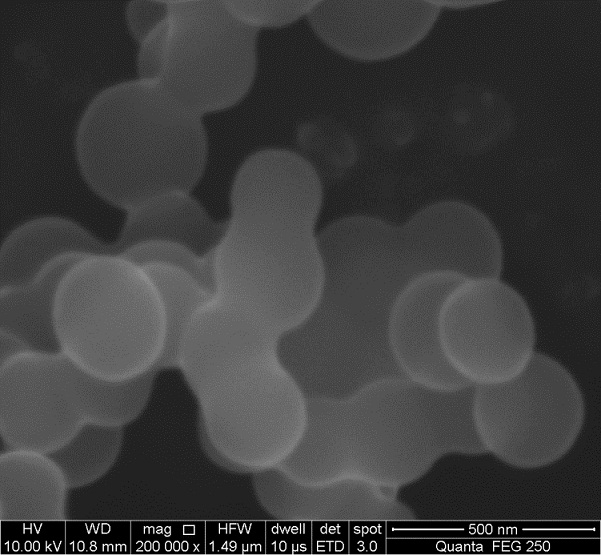

1.一种“哑铃型”铁氮双掺杂多孔碳的制备方法，其特征在于步骤如下：

（1）将碳源、铁氮掺杂剂和表面活性剂用去离子水溶解，铁氮掺杂剂为六水合硫酸亚铁铵，在搅拌处理后放入超声波清洗器中进行超声，转入水热反应釜进行水热反应，冷却至室温后所得物料用去离子水过滤洗涤至中性，放入烘箱内烘干，得到水热碳样品；

（2）将步骤（1）中水热碳样品放入管式炉中，在保护气体氛围中高温碳化处理，得到铁氮双掺杂碳样品；

（3）将步骤（2）得到的铁氮双掺杂碳样品与活化剂均匀混合，加入等体积的酒精和水溶解后，放入烘箱内进行干燥，然后将干燥产物在氮气气体氛围中进行煅烧，取出用去离子水洗净，在烘箱内干燥后得到“哑铃型”铁氮双掺杂多孔碳。

2.根据权利要求1所述的“哑铃型”铁氮双掺杂多孔碳的制备方法，其特征在于：所述步骤（1）中碳源为葡萄糖、蔗糖、糖原或纤维素，表面活性剂为十二烷基苯磺酸钠或十二烷基磺酸钠；碳源、铁氮掺杂剂和表面活性剂的质量比为（20-30）：（1-3）：1。

3.根据权利要求1所述的“哑铃型”铁氮双掺杂多孔碳的制备方法，其特征在于：所述步骤（1）中搅拌时间为10-30min，搅拌速率为100-200r/min，超声时间为1-3h，超声功率为

100-300W；水热反应温度为160-190℃，水热时间为10-15h，干燥温度为105℃，干燥时间为

6-10h。

4.根据权利要求1所述的“哑铃型”铁氮双掺杂多孔碳的制备方法，其特征在于：所述步骤（2）中保护气体为质量分数为99.99%的氮气、氩气、或氦气中的任意一种，保护气体的进气流量为100-400sccm。

5.根据权利要求1所述的“哑铃型”铁氮双掺杂多孔碳的制备方法，其特征在于：所述步骤（2）中高温碳化温度为700-900℃，碳化时间为2-4h，升温速度为3-6℃/min。

6.根据权利要求1所述的“哑铃型”铁氮双掺杂多孔碳的制备方法，其特征在于：所述步骤（3）中铁氮双掺杂碳样品与活化剂的质量比为1：（1-3），活化剂为硝酸铵、碳酸铵或碳酸氢铵。

7.根据权利要求1所述的“哑铃型”铁氮双掺杂多孔碳的制备方法，其特征在于：所述步骤（3）中干燥温度为80-120℃，干燥时间为12-24h；煅烧温度为250-350℃，煅烧时间为1-

3h，升温速度为2-5℃/min。
