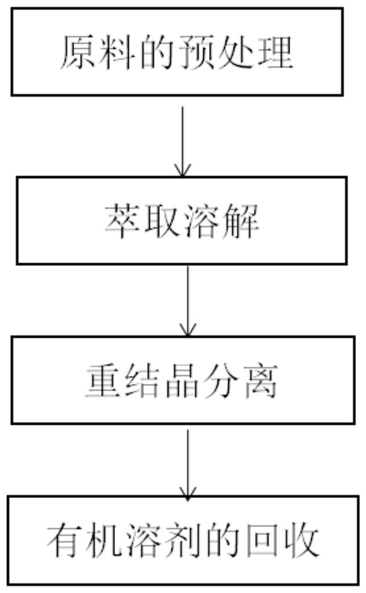

1.一种硫膏萃取生产高纯度硫磺的方法，其特征在于，包括如下具体步骤：(1)原料的预处理：

对干燥后的硫膏类含硫化合物原料进行破碎、筛分；

(2)萃取溶解：

将预处理后的原料与有机溶剂导入带有蒸汽加热套的反应釜中，并于一定温度条件下进行萃取反应；其中，有机溶剂具体为二甲苯、200#溶剂油和重苯中的一种或多种混合物；

(3)重结晶分离：

对步骤(2)中得到的反应后溶液进行保温过滤处理，接着将其导入结晶器中；待完成冷却结晶与固液分离后，即得目标所需硫磺；

(4)有机溶剂的回收：

将步骤(3)中冷却的有机溶剂再重新导入步骤(2)中的反应釜内，以循环使用。

2.根据权利要求1所述的硫膏萃取生产高纯度硫磺的方法，其特征在于，所述步骤(1)中，对干燥后的原料进行破碎、筛分，至颗粒尺寸小于30mm。

3.根据权利要求1所述的硫膏萃取生产高纯度硫磺的方法，其特征在于，所述步骤(2)中，二甲苯的沸点为137-140℃，200#溶剂油的沸点为188-205℃，重苯的沸点为210-215℃。

4.根据权利要求1所述的硫膏萃取生产高纯度硫磺的方法，其特征在于，所述步骤(2)中，萃取反应的温度为130-170℃，反应时间为0.5-3.0h。

5.根据权利要求1所述的硫膏萃取生产高纯度硫磺的方法，其特征在于，所述步骤(2)中，原料与有机溶剂的质量比为1：(2.2-4)。

6.根据权利要求1所述的硫膏萃取生产高纯度硫磺的方法，其特征在于，所述步骤(3)中，冷却结晶的温度为50-90℃，结晶时间为0.3-1.5h。
