专利号: 2019100918779
申请人: 中国矿业大学
专利类型:发明专利
专利状态:已下证
专利领域: 用液体或用风力摇床或风力跳汰机分离固体物料;从固体物料或流体中分离固体物料的磁或静电分离;高压电场分离〔5〕
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

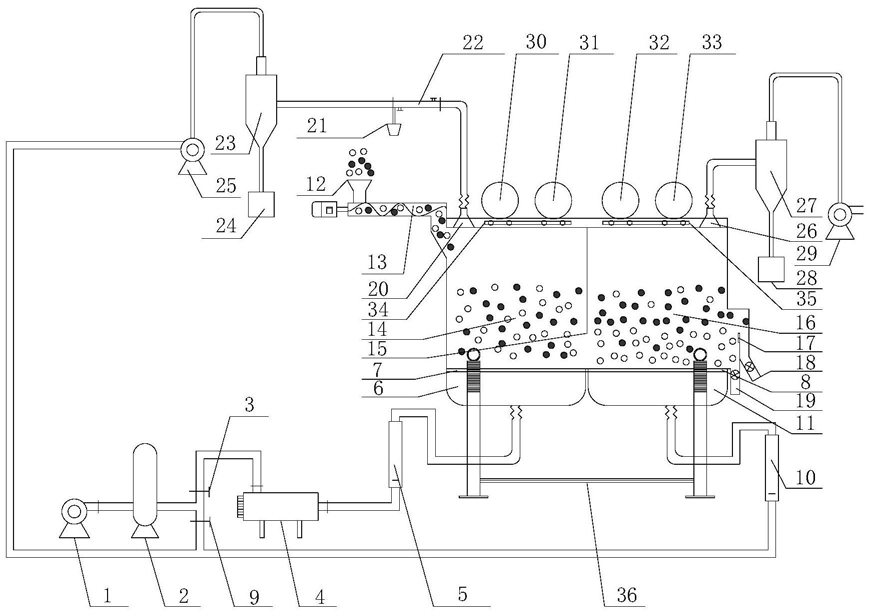

1.一种煤炭变振幅振动流化床干燥分选系统,其特征在于,包括干燥分选单元,所述干燥分选单元内设有分隔板,所述分隔板将干燥分选单元分隔为干燥段床体和分选段床体,所述干燥段床体和分选段床体顶部分别设有干燥段激振装置和分选段激振装置,所述干燥段激振装置的振幅大于所述分选段激振装置的振幅;所述分隔板与干燥分选单元底部之间留有空隙,所述分隔板为可拆卸多孔分隔板,所述空隙以及设于分隔板上的孔洞用于通过干燥后的物料。

2.根据权利要求1所述的煤炭变振幅振动流化床干燥分选系统,其特征在于,所述干燥分选系统还包括供风单元,所述供风单元与设于干燥分选单元底部的干燥段布风室和分选段布风室连通,所述供风单元包括热风支路和常温风支路,所述供风单元通过热风支路和常温风支路分别向干燥段布风室和分选段布风室供送热风和常温风。

3.根据权利要求2所述的煤炭变振幅振动流化床干燥分选系统,其特征在于,所述干燥分选系统还包括引风除尘单元,所述引风除尘单元包括干燥段引风除尘装置,所述干燥段引风除尘装置与常温风支路连接,从所述干燥段引风除尘装置引出的气体被引入到常温风支路上,所述常温风支路上设有第二流量计,所述第二流量计用于调节常温风及由干燥段引风除尘装置引出的气体的流量。

4.根据权利要求3所述的煤炭变振幅振动流化床干燥分选系统,其特征在于,所述干燥段引风除尘装置包括第一除尘器、第一集尘箱、高效冷凝器及集液桶;所述引风除尘单元还包括分选段引风除尘装置,所述分选段引风除尘装置包括第二除尘器及第二集尘箱。

5.根据权利要求1或4所述的煤炭变振幅振动流化床干燥分选系统,其特征在于,所述可拆卸多孔分隔板的孔径大小为7~10mm,开孔率大于40%。

6.根据权利要求5所述的煤炭变振幅振动流化床干燥分选系统,其特征在于,所述干燥分选系统还包括排料单元,所述排料单元包括矸石叶轮排料机和精煤叶轮排料机,所述精煤叶轮排料机前端设置有自动挡板,所述自动挡板上设有感应器部件,所述感应器部件通过调整自动挡板的高度实现对精煤产品的数量和质量的控制。

7.根据权利要求6所述的煤炭变振幅振动流化床干燥分选系统,其特征在于,所述干燥段床体和分选段床体顶部分别设有干燥段引风室和分选段引风室;所述干燥段床体和分选段床体底部分别设有干燥段布风板和分选段布风板;

所述干燥分选单元为干燥分选床,所述干燥分选床床体、分隔板、干燥段布风室以及干燥段引风室的材质均采用保温隔热钢板;

所述干燥段布风板和分选段布风板均包括上、下多孔金属夹板及夹装在上、下多孔金属夹板内的石棉纤维滤布;所述热风支路上的供风管道和干燥段引风除尘装置的引风管道内均设有隔热保温层。

8.根据权利要求1所述的煤炭变振幅振动流化床干燥分选系统,其特征在于,所述干燥分选系统还包括固定于地面上的支撑单元;所述支撑单元与所述干燥分选单元通过弹簧和弹簧支座联接。

9.一种变振幅振动流化床干燥分选方法,其特征在于,采用权利要求1至8所述的干燥分选系统,所述干燥分选方法包括:供风过程、变振幅干燥过程、变振幅分选过程以及引风除尘过程;

所述变振幅干燥过程为:利用干燥段激振电机调整激振方向,带动干燥段床体进行变振幅振动,干燥后的煤炭经分隔板上孔洞和底部间隙进入分选段床体;

所述变振幅分选过程为:利用分选段激振电机调整激振方向,带动分选段床体进行变振幅振动,分选段床体的振幅小于干燥段床体的振幅,分选出的精煤通过精煤叶轮排料机排出。

10.根据权利要求9所述的变振幅振动流化床干燥分选方法,其特征在于,所述供风过程为:利用供风装置向设于干燥分选床底部的干燥布风室和分选布风室输送热风和常温风,热风和常温风通过对应的布风板进入干燥分选床并分别对煤炭进行干燥和分选;

所述引风过程为:将干燥后的气体通过干燥段引风除尘装置引入到常温风支路上;将分选后的气体通过分选段引风除尘装置除尘后排入大气中。
