专利号: 2019100920764
申请人: 高驰国际设计有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-07-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.装配式建筑模块建造扇形房屋的方法,其特征在于,包括如下步骤:St1、施工场地整平;

St2、施工放线:根据场地要求及设计施工图纸,对扇形房屋每个建筑模块依次进行放线定位;所述建筑模块的平面形状为四边形,四个边分别为L1、LX、W1和W2,所述L1和LX相对,W1和W2相对,L1与W2夹角为α,α=360/N,其中N≥3,N为建筑模块个数;放线步骤首先选择施工场地的定点,该定点为L1与W1的交点;其次依次将每个建筑模块的W1按照场地走向进行首尾相接放线;再次根据设计施工图纸将每个建筑模块的W2、L1和Lx再进行放线,相邻建筑模块之间的邻接线分别为相邻建筑模块L1和Lx的重合线;最后在放好的线上确认房屋立柱的位置和标高;

St3、基础施工:首先在步骤S2的轴线处进行基础开挖,然后将浇筑好的混凝土基础按照标高填埋;

St4、在混凝土基础上将N个建筑模块进行房屋主结构、次结构、围结构的安装;

St5、在房屋主体结构内安装暖通系统、给排水系统和电力设备系统。

2.根据权利要求1所述的装配式建筑模块建造扇形房屋的方法,其特征在于,所述建筑模块包括主结构、次结构和围护结构;

所述主结构为结构框架,包括混凝土基础、固定设置在混凝土基础上的钢结构柱以及搭建在钢结构柱上的钢结构框架梁;

所述次结构依附于主结构上,包括立面幕墙的轻钢龙骨以及支撑屋面的檩条;

所述围护结构为建筑模块的外部结构,包块立面围护结构和屋面围护结构;

所述主结构、次结构和维护结构之间相互通过螺栓连接。

3.根据权利要求2所述的装配式建筑模块建造扇形房屋的方法,其特征在于,在步骤St4中,所述建筑模块的装配方法包括如下步骤:

1)、根据步骤St2中每个模块的轴线定位关系,对每个建筑模块进行定位,按照轴线网关系进行混凝土基础的施工安装;

2)、安装钢结构柱,结构柱为工厂预制,柱脚用高强度螺栓连接至混凝土基础;

3)、安装钢框架梁,在钢结构柱上安装钢框架梁,梁柱之间采用铰接方式连接;

4)、安装屋面檩条和立面的轻钢龙骨,龙骨和檩条的安装尺寸和密度根据不同幕墙确定;

5)、安装围护结构,根据房屋造型和不同和地域条件确定屋面安装和立面幕墙的安装。

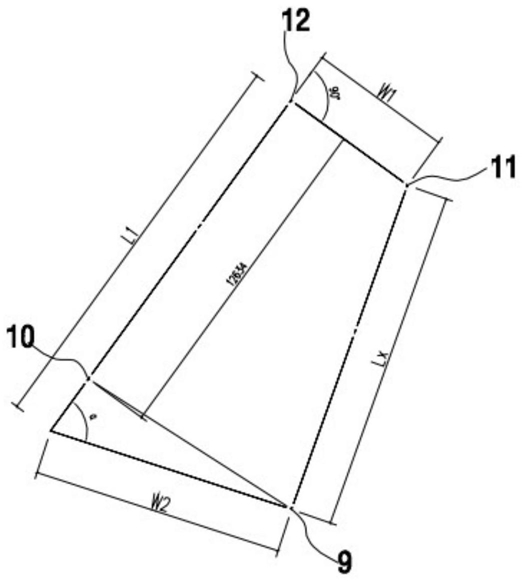

4.根据权利要求1所述的装配式建筑模块建造扇形房屋的方法,其特征在于,所述L1与W1夹角为90°,其中Lx计算如下:已知L1、W1、W2、α为常数,根据勾股定理及三角函数:

5.根据权利要求4所述的装配式建筑模块建造扇形房屋的方法,其特征在于,所述W1与Lx的夹角不等于90°。
