专利号: 2019100927956
申请人: 太仓市昊博技术服务有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-11-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

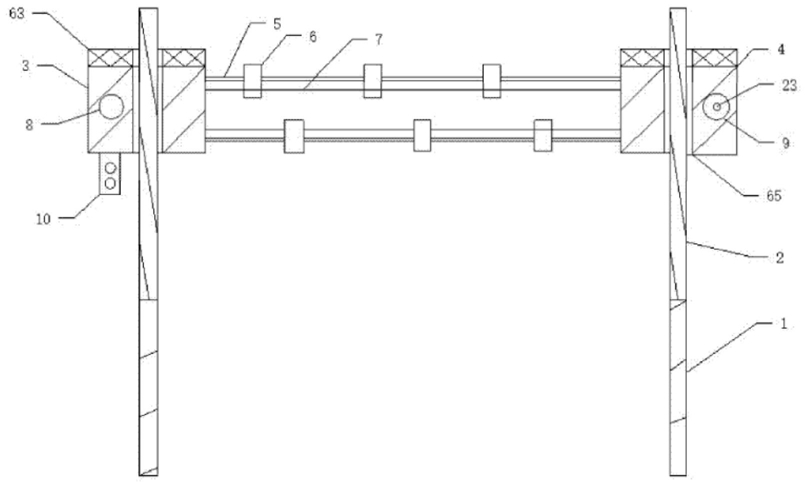

1.一种环境水处理浒苔自动回收防护网绳,其特征在于:包括有两个相对应设置的固定杆,所述固定杆上分别设置有一支撑滑杆,一个支撑滑杆上设置有一个滑动的滑动收集器,另一个支撑滑杆上设置有一个滑动的滑动支撑器,所述滑动收集器内设置有一转动的驱动转轮,所述滑动支撑器内设置有一支撑转轮,所述驱动转轮与所述支撑转轮上设置有一转动的收集拉绳,所述收集拉绳上设置有摆动的浒苔拉杆;

所述滑动收集器与所述滑动支撑器内分别设置有两个与所述收集拉绳相对应的第一支撑滑孔,所述滑动收集器内设置有一浒苔清理器,所述浒苔清理器内设置有一与所述收集拉绳相对应的排泄槽,所述浒苔清理器内还设置有一进水管和一收集排泄孔,所述浒苔清理器内设置有一圈与所述排泄槽相对应的连通的第一排水孔,所述第一排水孔分别与所述进水管相对应连通,且所述第一排水孔分别与所述浒苔拉杆相对应,所述浒苔清理器内还设置有一圈与所述排泄槽相对应连通的第一排泄孔,所述第一排泄孔分别与所述收集排泄孔相对应连通,且所述浒苔拉杆与所述第一排泄孔相对应;

所述滑动收集器内还设置有一在所述第一支撑滑孔内转动的摆动驱动轮,所述摆动驱动轮带动所述收集拉绳转动,所述滑动收集器内还设置有一滑动的顶压杆,所述顶压杆上设置有一第一漂浮板,所述顶压杆带动所述摆动驱动轮转动;

所述滑动收集器上还设置有与所述进水管和所述收集排泄孔相对应连通的供水管和一排泄管,所述供水管与所述排泄管上设置有一排相对应设置的第二漂浮板;

所述滑动收集器与所滑动支撑器上分别设置有一第四漂浮板;

所述滑动收集器与所述滑动支撑器内分别设置有一第一转腔,所述驱动转轮与所述支撑转轮分别在所述第一转腔内转动,两个所述第一支撑滑孔分别设与所述第一转腔相对应连通,所述滑动收集器内设置有一在所述第一转腔内转动的第四转轴,所述驱动转轮设置在所述第四转轴上,所述滑动收集器内还设置有一电机,所述电机驱动所述第四转轴转动,所述第二漂浮板上分别设置有一第二支撑滑块,所述供水管与所述排泄管分别设置在所述第二支撑滑块上,且所述第二支撑滑块上还设置有给所述电机供电的电力线缆,所述滑动支撑器内设置有一转动的第三转轴,所述支撑转轮设置在所述第三转轴上;

所述浒苔清理器内设置有一与所述排泄槽相对应连通的滑动通孔,所述收集拉绳在所述滑动通孔内滑动,且所述浒苔清理器内还设置有一与所述排泄槽相对应的卡接槽,所述第一排水孔呈倾斜状设置,且与所述第一排泄孔相对应,所述排泄槽呈梯形设置。

2.根据权利要求1所述一种环境水处理浒苔自动回收防护网绳,其特征在于:所述滑动收集器内分别设置有一与两个所述第一支撑滑孔相对应连通的第一凹槽和一第二凹槽,所述第一凹槽与所第二凹槽相对应设置,所述第一凹槽内设置有转动的第一转轴,所述第二凹槽内设置有转动的第二转轴,所述摆动驱动轮分别设置在所述第二转轴上,所述第一转轴上分别设置有一与所述摆动驱动轮相对应的摆动支撑轮;

所述滑动收集器内还设置有一顶压滑孔,所述顶压杆在所述顶压滑孔内滑动,所述滑动收集器内设置有两个与所述顶压滑孔相对应连通的第三凹槽,所述第二转轴上分别设置有一在所述第三凹槽内转动的第一齿轮,所述顶压杆上设置有一与两个所述第一齿轮相对应啮合连接的卡接齿条,所述顶压杆的端部设置有一支撑板,所述第一漂浮板设置在所述支撑板上。

3.根据权利要求1所述一种环境水处理浒苔自动回收防护网绳,其特征在于:所述收集拉绳包括有一排相对应的连接滑块,所述连接滑块的两端分别设置有两个交叉对应设置的第一连接块和一第二连接块,所述第一连接块与所述第二连接块分别通过一呈十字状设置的十字转轴相对应转动连接;

并排所述连接滑块上还设置有一均匀设置的转动滑块,所述转动滑块的两侧分别设置有一呈T型设置的转动腔,其中一与所述转动滑块相对应的连接滑块设置有两片,所述连接滑块上分别设置有一呈T型设置的转动头,所述转动头分别在所述转动腔内转动,且所述转动滑块的两侧分别设置有一第一弹簧,所述第一弹簧分别对应连接在所述连接滑块上,所述转动滑块上设置有四个呈凹形设置的第三凹槽,所述第三凹槽内分别设置有一第五转轴,所述浒苔拉杆分别在所述第五转轴上转动,且所述浒苔拉杆分别在所述第三凹槽内摆动,所述转动滑块上分别设置有一与所述第三凹槽相对应连通的摆动腔,所述摆动腔呈圆筒状设置,且所述摆动腔内分别设置有一第六转轴,所述第六转轴上分别设置有一转动的转动块,所述转动块上分别设置有一拉紧所述浒苔拉杆的第二弹簧;

所述转动滑块与所述连接滑块相对应连接后在所述驱动转轮和所述支撑转轮上转动,且所述摆动驱动轮带动所述连接滑块转动;

所述转动滑块的两端分别连接有一橡胶防护套,两端所述橡胶防护套分别对应连接在所述连接滑块上。

4.根据权利要求1所述一种环境水处理浒苔自动回收防护网绳,其特征在于:所述驱动转轮上设置有一支撑转槽,所述支撑转槽呈三角形设置,且所述支撑转槽的两侧分别包括有一设在所述驱动转轮上的第四凹槽,所述第四凹槽内分别设置有一第七转轴,所述第七转轴上分别设置有一转动的支撑滚轮,所述收集拉绳在所述支撑滚轮上转动。

5.根据权利要求1所述一种环境水处理浒苔自动回收防护网绳,其特征在于:所述滑动收集器与所述滑动支撑器上分别设置有一第三支撑滑孔,所述支撑滑杆分别在所述第三支撑滑孔内滑动。

6.根据权利要求1所述一种环境水处理浒苔自动回收防护网绳,其特征在于:所述滑动收集器与所述滑动支撑器之间通过两根支撑拉绳相对应连接,两根所述支撑拉绳上分别设置有一排相对应设置的第一支撑滑块,所述第一支撑滑块上分别设置有一第三支撑滑块,所述第三支撑滑块上分别设置有一第二支撑滑孔,所述收集拉绳分别在所述第二支撑滑孔内滑动,所述第一支撑滑块上分别设置有一第三漂浮板;所述第一漂浮板与所述第二漂浮板以及所述第三漂浮板与所述第四漂浮板为聚苯乙烯泡沫板构成,所述第一漂浮板与所述第二漂浮板以及所述第三漂浮板上分别通过一塑料外壳密封包裹。
