专利号: 2019100929913
申请人: 滁州职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2024-04-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

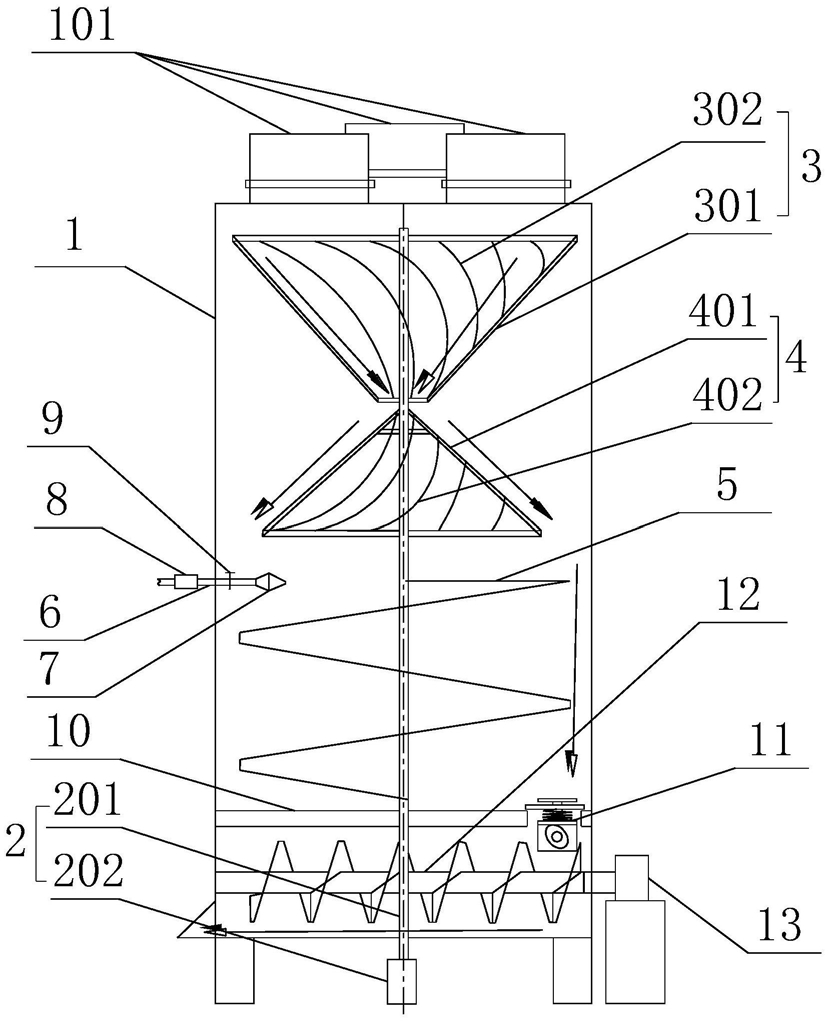

1.一种土木工程建筑用混凝土搅拌设备,其特征在于,包括:箱体(1)和驱动机构(2),其中:箱体(1)内部设有第一搅拌部(3)、第二搅拌部(4)和第三搅拌部(5),所述第一搅拌部(3)、第二搅拌部(4)和第三搅拌部(5)沿箱体(1)高度方向由上至下依次布置,第一搅拌部(3)包括外壳体(301)和第一搅拌叶(302),所述外壳体(301)的内腔为锥形腔,且外壳体(301)内径由上至下依次递减,外壳体(301)的顶部和底部均开放,所述第一搅拌叶(302)为沿外壳体(301)周向方向固定在其内壁上的涡旋叶片;第二搅拌部(4)包括导流体(401)和第二搅拌叶(402),所述导流体(401)为锥形体并与外壳体(301)的内腔同轴布置,且导流体(401)的外径由上至下依次递增,所述第二搅拌叶(402)为沿导流体(401)周向方向固定在其外壁上的涡旋叶片,且第二搅拌叶(402)的涡旋方向与第一搅拌叶(302)的涡旋方向相反;第三搅拌部(5)为沿箱体(1)高度方向螺旋布置的螺旋叶片;所述第一搅拌部(3)、第二搅拌部(4)与第三搅拌均分别与驱动机构(2)连接,第一驱动机构(2)用于驱动第一搅拌部(3)、第二搅拌部(4)和第三搅拌部(5)同轴转动;箱体(1)的顶部设有与外壳体(301)内腔连通的进料口(101);箱体(1)的侧壁且位于第二搅拌部(4)与第三搅拌部(5)之间设有进水口。2.根据权利要求1所述的土木工程建筑用混凝土搅拌设备,其特征在于,还包括与进水口连接以通过该进水口向箱体(1)内部供水的供水装置。3.根据权利要求2所述的土木工程建筑用混凝土搅拌设备,其特征在于,供水装置包括与进水口连接的进水管(6)、位于箱体(1)内部并安装在进水管(6)端部的喷头(7)和用于向进水管(6)送水的送水机构,所述进水管(6)的两端之间设有用于对进水量进行实时监测的流量计(8)和根据流量计监测结果控制进水管通断的电磁阀(9)。4.根据权利要求1所述的土木工程建筑用混凝土搅拌设备,其特征在于,箱体(1)内部设有内底板(10),所述内底板(10)水平布置以将箱体(1)内腔分隔成上腔室和位于上腔室下方的下腔室;第一搅拌部(3)、第二搅拌部(4)和第三搅拌部(5)均位于上腔室内;上腔室与下腔室之间设有连通二者的通口,且该通口处安装有用于控制其间歇开关的间歇开关阀(11);下腔室设有与外界连通的出料口。5.根据权利要求4所述的土木工程建筑用混凝土搅拌设备,其特征在于,下腔室内且位于通口的下方设有水平布置的螺旋推料杆(12),下腔室的外侧设有与螺旋推料杆(12)一端连接以用于驱动该螺旋推料杆(12)转动的动力机构(13);所述出料口位于螺旋推料杆(12)远离动力机构(13)的一端。6.根据权利要求4所述的土木工程建筑用混凝土搅拌设备,其特征在于,间歇开关阀(11)包括动力箱(1106)、支撑板(1101)、开关板(1102)和支撑杆(1103),其中,动力箱(1106)位于通口靠近下腔室的一侧并固定安装在下腔室内,动力箱(1106)内安装有凸轮(1105)和用于驱动凸轮(1105)转动的动力单元;支撑板(1101)活动安装在动力箱(1106)内,且支撑板(1101)位于凸轮(1105)靠近通口的一侧;开关板(1102)位于通口靠近上腔室的一侧并对通口形成覆盖;支撑杆(1103)的一端与支撑板(1101)固定连接,其另一端伸出动力箱(1106)并开关板(1102)固定连接。7.根据权利要求6所述的土木工程建筑用混凝土搅拌设备,其特征在于,开关板(1102)与动力箱(1106)之间设有拉伸弹簧(1104),且拉伸弹簧(1104)的两端分别与开关板(1102)

和动力箱(1106)固定连接;优选地,开关板(1102)远离支撑板(1101)的一侧设有辅助板(1107),且辅助板(1107)与支撑杆(1103)固定连接。8.根据权利要求1所述的土木工程建筑用混凝土搅拌设备,其特征在于,第一搅拌部(3)的内部且位于其顶部开放端处设有上内撑架(14),第一搅拌部(3)内部且位于其底部开放端处设有下内撑架(15)。9.根据权利要求1所述的土木工程建筑用混凝土搅拌设备,其特征在于,进料口(101)设有多个,各进料口(101)均分别与外壳体(301)的内腔连通。10.根据权利要求1-9中任一项所述的土木工程建筑用混凝土搅拌设备,其特征在于,驱动机构(2)包括搅拌轴(201)和用于驱动搅拌轴(201)转动的驱动单元(202),所述搅拌轴(201)竖直布置在箱体(1)内部,所述第一搅拌部(3)、第二搅拌部(4)和第三搅拌部(5)均固定安装在搅拌轴(201)上。
