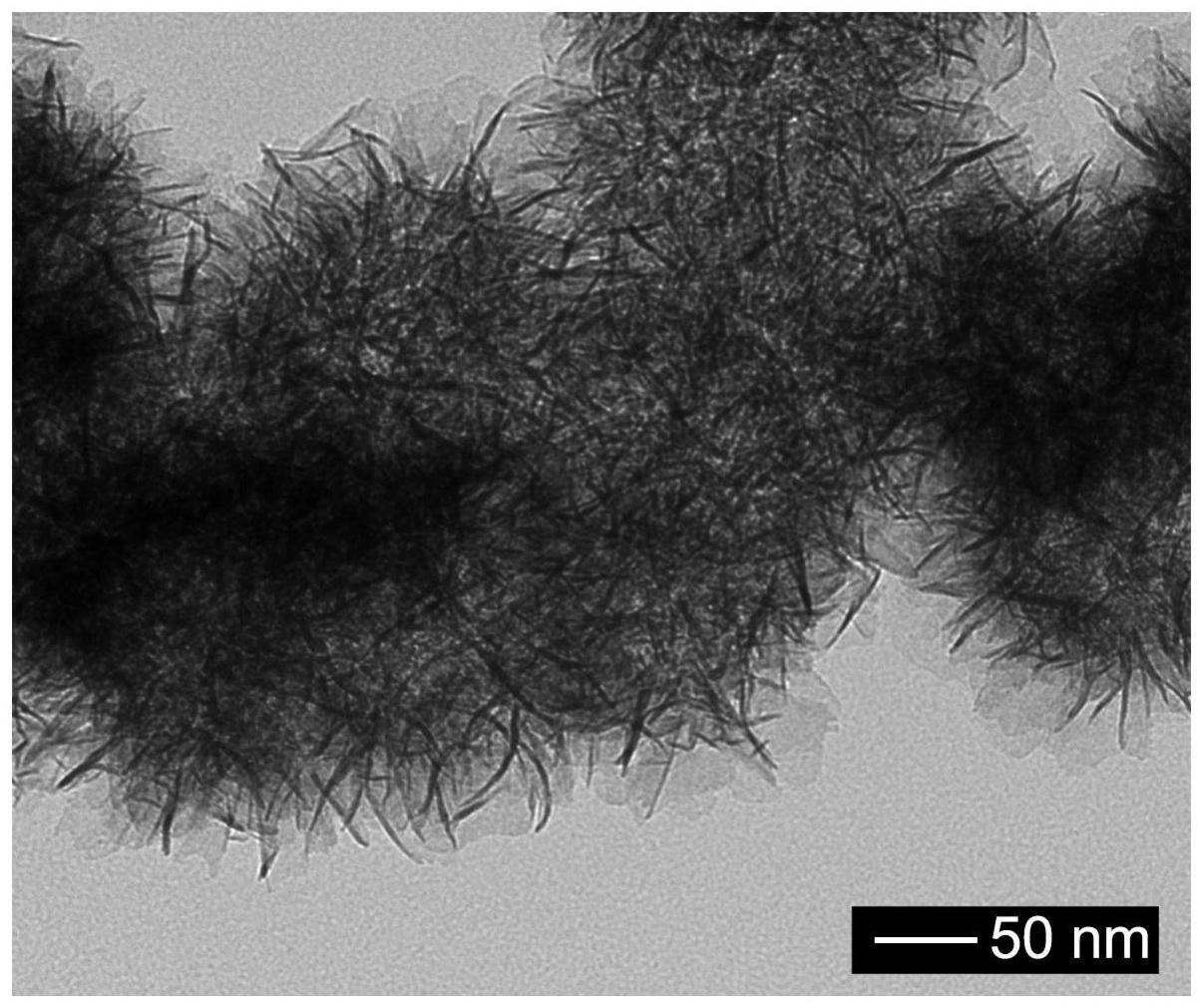

1.一种花片状纳米氧化镍的制备方法，包括以下步骤：将镍基体在氯化盐电解液中进行电解，得到前驱体；

将所述前驱体进行热处理，得到花片状纳米氧化镍。

2.权利要求1所述的制备方法，其特征在于，所述氯化盐电解液中，氯离子的浓度为15～100g/L。

3.如权利要求1或2所述的制备方法，其特征在于，所述氯化盐电解液中的氯化盐包括碱金属氯化盐。

4.如权利要求3所述的制备方法，其特征在于，所述碱金属氯化盐包括氯化钠和/或氯化钾。

5.权利要求4所述的制备方法，其特征在于，所述碱金属氯化盐包括氯化钠和氯化钾时，氯化钠的质量分数为50～99％。

2

6.权利要求1、2、4或5所述的制备方法，其特征在于，所述电解的电流为4～12mA/cm。

7.权利要求1所述的制备方法，其特征在于，所述热处理的温度为200～450℃，热处理的时间为1～10h。

8.如权利要求1所述的制备方法，其特征在于，所述镍基体包括平板镍或多孔镍。

9.如权利要求1或8所述的制备方法，其特征在于，电解前，对所述镍基体进行清洁处理。

10.如权利要求1所述的制备方法，其特征在于，所述电解的方式包括恒电流电解或恒电压电解。
