1.一种碳复合铁碳二亚胺电池负极材料的制备方法，其特征在于，包括以下步骤：步骤1，将铁源和碳源按照质量比1：(1‑2)混合后，将混合物A通过热溶剂法进行限域合成反应，将反应产物离心、干燥后制得过程产物B；

步骤2，过程产物B和尿素通过固相反应，生成碳复合铁碳二亚胺电池负极材料，其化学结构式为FeNCN@C；

步骤2中，将过程产物B和尿素按照质量比1：(1.5‑3)混合进行固相反应；

步骤2中，固相反应的温度为300～600℃；

该方法通过铁源和碳源首先采用溶剂热法进行限域制能，使碳能有效的包覆在铁盐表面，整个反应限定在铁盐的外部，在铁盐的外层生成碳层，碳层在反应的同时包覆铁盐，再通过固相反应使铁盐转化为FeNCN；

所述热溶剂法的步骤为：将混合物A和乙醇按照比例(2‑3)g：(50‑70)mL混合后在均向反应器中进行反应，反应温度为200℃，反应时间为12‑36h；

碳源为蔗糖、壳聚糖、葡萄糖、三聚氰胺或草酸铵中的任一种；

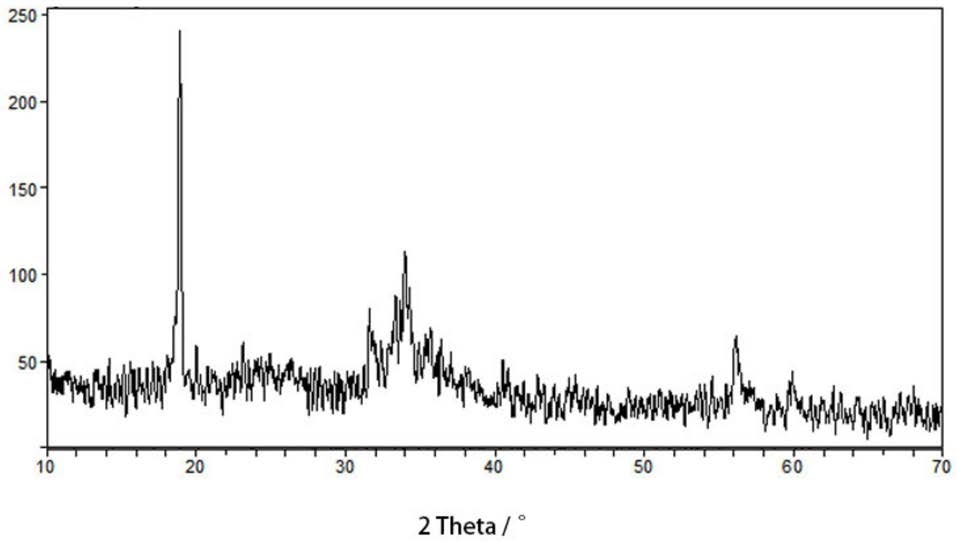

铁碳二亚胺表面复合有碳层，所述碳层的厚度为70‑500nm。

2.根据权利要求1所述的一种碳复合铁碳二亚胺电池负极材料的制备方法，其特征在于，铁源为有机酸铁盐或无机过渡金属盐，有机酸铁盐包括柠檬酸铁、草酸铁、甲酸铁和乙酸铁；无机过渡金属盐包括氯化铁，硝酸铁和硫酸铁。

3.根据权利要求1所述的一种碳复合铁碳二亚胺电池负极材料的制备方法，其特征在于，步骤1中，离心转速为8000r/min，离心3‑6次，每次离心时间为3‑8min。

4.根据权利要求1所述的一种碳复合铁碳二亚胺电池负极材料的制备方法，其特征在于，步骤1中，反应产物离心后的离心产物干燥温度为60‑80℃。

5.一种通过权利要求1‑4任意一项所述制备方法制备出的碳复合铁碳二亚胺电池负极材料，其特征在于，铁碳二亚胺表面复合有碳层，所述碳层的厚度为70‑500nm。
