专利号: 2019101011186
申请人: 华南农业大学
专利类型:发明专利
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

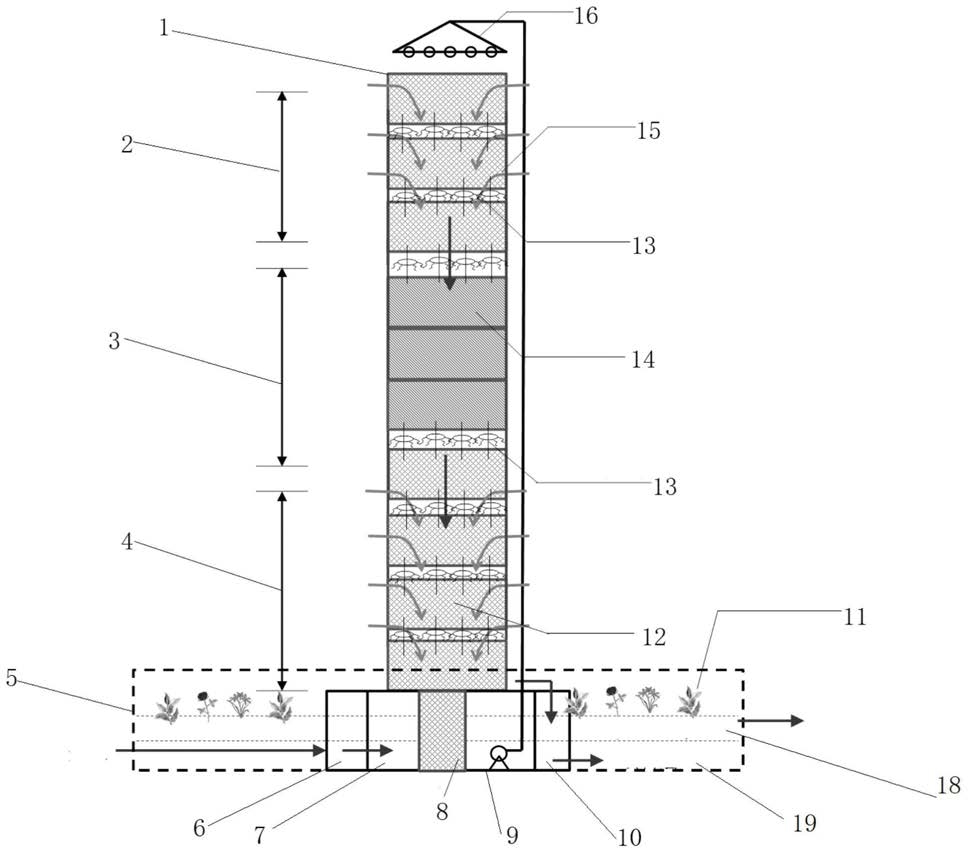

1.一种高负荷生物滴滤结合景观滤床系统,其特征在于:还包括预处理单元、深度处理单元,预处理单元设置于生物滴滤塔的底部,预处理单元通过水泵和管道与生物滴滤塔的顶部连接;深度处理单元也设置于生物滴滤塔的底部,并且深度处理单元的主体结构呈环状分布于生物滴滤塔的外围;

所述生物滴滤塔包括上至下依次设置的好氧段、缺氧段、除磷段,好氧段上方设置布水器;生物滴滤塔的主体结构呈塔状结构;并在塔状结构的上段设置独立的多层泥页岩单元,塔状结构的顶部敞开,塔状结构的上段的侧壁开设有通风孔,以此形成好氧段;塔状结构的中段设置独立的多层浮岩单元,塔状结构的中段封闭,以此形成缺氧段;塔状结构的下段内设置独立的多层碎砖块单元,塔状结构的底部敞开,塔状结构的下段的侧壁开设有通风孔,以此形成除磷段;

深度处理单元为景观滤床,景观滤床包括沉淀池、环状滤床主体,沉淀池设于生物滴滤塔的一侧,生物滴滤塔的底部的出水口对着沉淀池,环状滤床主体呈环状分布于生物滴滤塔的外围,沉淀池通过布水渠和环状滤床主体连接;

预处理单元包括格栅井、调节池,格栅井与调节池连通,调节池内设置有填料反应墙,填料反应墙的填料为浮岩。

2.根据权利要求1所述高负荷生物滴滤结合景观滤床系统,其特征在于:所述好氧段、缺氧段、除磷段内的各单元之间均设置组合纤维填料层,缺氧段和好氧段、除磷段之间也均设置组合纤维填料层。

3.根据权利要求1所述高负荷生物滴滤结合景观滤床系统,其特征在于:好氧段、缺氧段、除磷段内均安装有多个网格式承托架,好氧段的网格式承托架内填充泥页岩,缺氧段的网格式承托架内填充浮岩,除磷段的网格式承托架内填充碎砖块。

4.根据权利要求1所述一种高负荷生物滴滤结合景观滤床系统,其特征在于:环状滤床主体包括由下至上的填料层、耕植层、绿化层,填料层填充碎砖块和浮岩,耕植层种植花卉植物,花卉植物形成绿化层。

5.根据权利要求1所述一种高负荷生物滴滤结合景观滤床系统,其特征在于:布水渠和环状滤床主体的下部连接,环状滤床主体的出水口设置在上部。

6.一种高负荷生物滴滤结合景观滤床工艺,其特征在于:包括以下步骤:

(1)将污水输入预处理单元进行预处理,包括拦截大颗粒污物垃圾、改善污水C/N比;

(2)将步骤(1)中处理后的污水,先输入生物滴滤塔进行微生物净化,微生物净化包括在生物滴滤塔的好氧段进行硝化作用以处理污水中的大部分有机物和氮氨物质、在生物滴滤塔的缺氧段进行反硝化作用以进一步处理含氮物质、在生物滴滤塔的除磷段对污水有机磷及无机磷进行处理,再输送至景观滤床;

(3)将步骤(2)处理后的污水输入景观滤床进一步深度处理。

7.根据权利要求6所述一种高负荷生物滴滤结合景观滤床工艺,其特征在于:在步骤(1)中通过格栅井拦截大颗粒污物垃圾,通过内设有填料反应墙的调节池改善污水C/N比;

在步骤(3)中通过景观滤床内部的填料层、耕植层对污水进一步深度过滤、净化。
