专利号: 2019101017248
申请人: 浙江工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

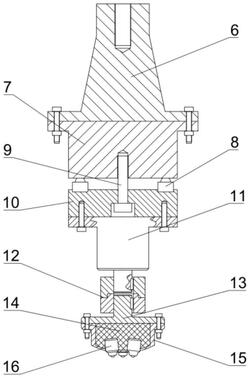

1.一种双重弹性元件弧面滚压刀具,其特征在于:包括刀柄部分、检测装置、驱动装置和滚压刀头,所述刀柄部分包括刀柄和刀柄连接块,所述刀柄的下端与刀柄连接块的上端通过螺栓连接;

所述检测装置包括四个用于检测压力的传感器和传感器定位架,四个传感器位于刀柄连接块与传感器定位架之间且均布在传感器定位架上,所述传感器定位架通过限位螺栓与刀柄连接块连接;

所述驱动装置包括电机和联轴器,所述电机位于传感器定位架的下方且通过螺栓与传感器定位架连接,所述电机的电机轴朝下布置且与联轴器的上部通过键连接;

所述滚压刀头包括传动轴、TPE热塑性弹性体、保持架和柔性弧面滚压头,所述传动轴的上端与联轴器的下部通过键连接,所述传动轴的下端与保持架通过螺栓连接,在保持架与传动轴围成的空腔内装有TPE热塑性弹性体;

所述保持架的底部上设有与柔性弧面滚压头数目相同的安装孔,柔性弧面滚压头设置三个以上,每个柔性弧面滚压头安装在相应的安装孔上,每个柔性弧面滚压头均包括安装套、滑动块、限位弹簧、固定架和球形滚珠,所述安装套与TPE热塑性弹性体过盈配合,所述安装套的下部设有开槽,在所述开槽的下部设有环形槽,所述环形槽与开槽连通,所述滑动块可上下滑动的安装在开槽内,所述滑动块上设有限位凸起,所述限位凸起位于环形槽内,所述环形槽的高度大于限位凸起的高度,所述滑动块的底部设有球形凹槽,所述球形滚珠通过固定架安装在所述球形凹槽内,并与固定架上的通孔对应,所述固定架与滑动块螺纹连接,球形滚珠可从通孔内露头,所述限位弹簧位于开槽内且其上端与安装套连接,其下端与滑动块连接。

2.如权利要求1所述的双重弹性元件弧面滚压刀具,其特征在于:所述柔性弧面滚压头设有三个,所述保持架上的安装孔也设置有三个,一个柔性弧面滚压头对应一个安装孔安装,三个柔性弧面滚压头均布在传动轴的一周且其上的球形滚珠均向传动轴聚拢布置。
