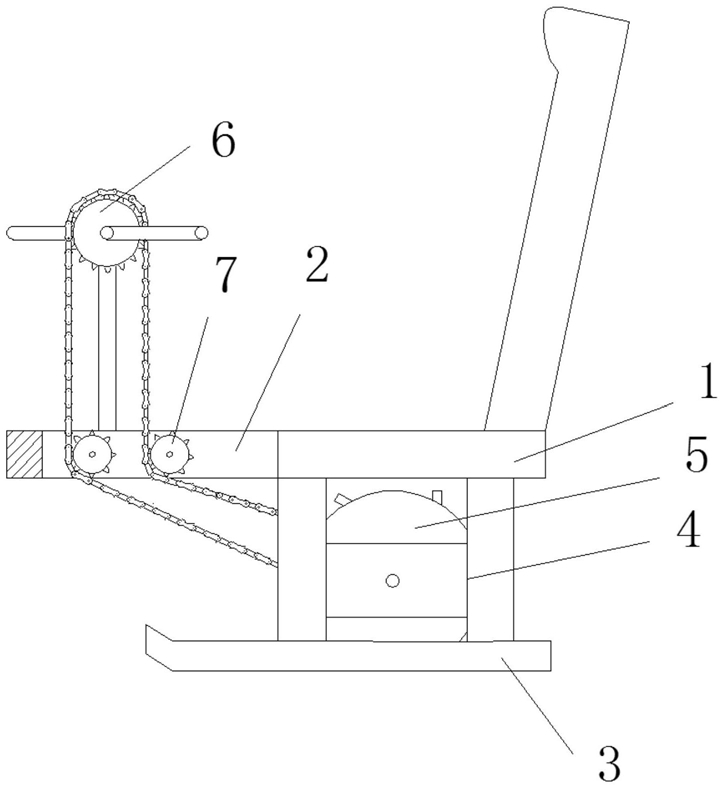

1.一种冰面滑行工具，其特征在于，包括座板(1)、U型杆件(2)、滑板(3)、H型连接架(4)、推动装置(5)、手摇牙盘(6)和变向齿轮(7)；所述座板(1)上端面一端设置有靠背，所述座板(1)的另一端侧壁上设置有U型杆件(2)，所述座板(1)下端平行对称设置有两块滑板(3)，滑板(3)通过H型连接架(4)与座板(1)下端面相连，两个H型连接架(4)之间转动设置有推动装置(5)，所述手摇牙盘(6)通过支杆设置在U型杆件(2)的上端，所述手摇牙盘(6)与推动装置(5)通过链条相连接，链条穿过U型杆件(2)并与变向齿轮(7)相配合，手动逆时针旋转手动转盘(6)带动推动装置(5)为滑行工具加速阶段提供动力，手动顺时针旋转手动转盘(6)解除推动装置(5)为滑行工具滑行阶段带来的阻力；

推动装置(5)包括转轴(5-1)、牙盘(5-2)、转动装置(5-3)、调位装置(5-4)；所述转轴(5-1)转动设置在两个H型连接架(4)上，所述转轴(5-1)上对称设置有正反外螺纹，转轴(5-

1)上设置有牙盘(5-2)、转动装置(5-3)和调位装置(5-4)，所述牙盘(5-2)的两端向外依次对称设置有转动装置(5-3)和调位装置(5-4)，调位装置(5-4)一端与H型连接架(4)相连，另一端与转动装置(5-3)相配合，所述转动装置(5-3)随转轴(5-1)进行逆时针方向转动，不能随着转轴(5-1)进行顺时针方向转动，两个调位装置(5-4)之间的距离通过控制转轴(5-1)的旋转方向进行控制，所述转轴(5-1)逆时针转动，带动对称设置的两个调位装置(5-4)之间距离变大，距离变大的调位装置(5-4)配合转动装置(5-3)，增强转动装置(5-3)与冰面的力的作用，为工具滑行提供动力，所述转轴(5-1)顺时针转动，带动对称设置的两个调位装置(5-4)之间的距离变小，距离变小的调位装置(5-4)配合转动装置(5-3)，解除转动装置(5-3)与冰面的力作用，为工具滑行减小阻力。

2.根据权利要求1所述的一种冰面滑行工具，其特征在于，所述转动装置(5-3)包括圆盘(5-3-1)、棘轮(5-3-2)、限位件(5-3-3)、圆筒(5-3-4)、连接板(5-3-5)、环形盘(5-3-6)、传动杆(5-3-7)、梯形限位块(5-3-8)、第一压力弹簧(5-3-9)和摩擦件(5-3-10)；所述圆盘(5-3-1)通过轴承设置在转轴(5-1)上，棘轮(5-3-2)设置在圆盘(5-3-1)和转轴(5-2)之间，圆盘(5-3-1)的内侧壁中心对称设置有两个限位件(5-3-3)，限位件(5-3-3)与棘轮(5-3-2)相配合，圆盘(5-3-1)的外侧壁通过圆筒(5-3-4)、多个连接板(5-3-5)和杆轴与环形盘(5-

3-6)相连，多个连接板(5-3-5)环形阵列在圆盘(5-3-1)的外侧壁上，连接板(5-3-5)上开有通孔，圆筒(5-3-4)侧壁上陈列开有多个通孔，并与多个连接板(5-3-5)的通孔相对应，传动杆(5-3-7)的一端与梯形限位块(5-3-8)相连；另一端穿过第一压力弹簧(5-3-9)，并通过铰接座与摩擦件(5-3-10)相连，摩擦件(5-3-10)转动设置在杆轴上，第一压力弹簧(5-3-9)的一端与连接板(5-3-5)相连，第一压力弹簧(5-3-9)的另一端与传动杆(5-3-7)上的限位片相连。

3.根据权利要求1所述的一种冰面滑行工具，其特征在于，所述调位装置(5-4)包括锥型台(5-4-1)、限位杆(5-4-4)和复位弹簧(5-4-5)；所述锥型台(5-4-1)中央开有通腔(5-4-

2)，通腔(5-4-2)内设置内螺纹，通腔(5-4-2)两端对称开有限位腔(5-4-3)，平行对称设置的限位杆(5-4-4)的一端设置在H型连接架(4)上，另一端设置在限位腔(5-4-3)内，锥型台(5-4-1)的外侧壁通过转轴(5-1)上的复位弹簧(5-4-5)与H型连接架(4)相连，锥型台(5-4-

1)的斜侧壁与梯形限位块(5-3-8)相抵靠。

4.根据权利要求2所述的一种冰面滑行工具，其特征在于，所述限位件(5-3-3)包括固定块(5-3-3-1)、连接杆(5-3-3-2)、第二压力弹簧(5-3-3-3)、挡片(5-3-3-4)和限位块(5-

3-3-5)；所述固定块(5-3-3-1)设置在圆盘(5-3-1)的侧壁上，固定块(5-3-3-1)开有凹槽，凹槽上端开有通孔，所述连接杆(5-3-3-2)活动设置在凹槽和通孔内，连接杆(5-3-3-2)的另一端穿过凹槽内的压力弹簧()和挡片(5-3-3-4)与限位块(5-3-3-5)相连，限位块(5-3-

3-5)与棘轮(5-3-2)相配合，第二压力弹簧(5-3-3-3)的两端分别与凹槽上壁和挡片(5-3-

3-4)相连接。

5.根据权利要求2所述的一种冰面滑行工具，其特征在于，所述摩擦件(5-3-10)包括板条(5-3-10-1)、限位条(5-3-10-2)、U型框(5-3-10-3)和第三压力弹簧(5-3-10-5)；所述杆轴上转动设置有板条(5-3-10-1)和限位条(5-3-10-2)，板条(5-3-10-1)两端侧壁对称设置有限位条(5-3-10-2)，板条(5-3-10-1)后侧壁通过铰接座与传动杆(5-3-7)相连，U型框(5-

3-10-3)活动设置在圆盘(5-3-1)和环形盘(5-3-6)之间，U型框(5-3-10-3)的两个竖向侧壁均开有条形腔(5-3-10-4)，限位条(5-3-10-2)活动设置在条形腔(5-3-10-4)内，板条(5-3-

10-1)的前侧壁通过对称设置的第三压力弹簧(5-3-10-5)与U型框(5-3-10-3)的底部内壁相连接。

6.一种用于冰面滑行工具的转动装置，其特征在于，包括圆盘(5-3-1)、棘轮(5-3-2)、限位件(5-3-3)、圆筒(5-3-4)、连接板(5-3-5)、环形盘(5-3-6)、传动杆(5-3-7)、梯形限位块(5-3-8)、第一压力弹簧(5-3-9)和摩擦件(5-3-10)；所述圆盘(5-3-1)通过轴承设置在转轴(5-1)上，棘轮(5-3-2)设置在圆盘(5-3-1)和转轴(5-2)之间，圆盘(5-3-1)的内侧壁中心对称设置有两个限位件(5-3-3)，限位件(5-3-3)与棘轮(5-3-2)相配合，圆盘(5-3-1)的外侧壁通过圆筒(5-3-4)、多个连接板(5-3-5)和杆轴与环形盘(5-3-6)相连，多个连接板(5-

3-5)环形阵列在圆盘(5-3-1)的外侧壁上，连接板(5-3-5)上开有通孔，圆筒(5-3-4)侧壁上陈列开有多个通孔，并与多个连接板(5-3-5)的通孔相对应，传动杆(5-3-7)的一端与梯形限位块(5-3-8)相连；另一端穿过第一压力弹簧(5-3-9)，并通过铰接座与摩擦件(5-3-10)相连，摩擦件(5-3-10)转动设置在杆轴上，第一压力弹簧(5-3-9)的一端与连接板(5-3-5)相连，第一压力弹簧(5-3-9)的另一端与传动杆(5-3-7)上的限位片相连。

7.一种用于冰面滑行工具的调位装置，其特征在于，包括锥型台(5-4-1)、限位杆(5-4-

4)和复位弹簧(5-4-5)；所述锥型台(5-4-1)中央开有通腔(5-4-2)，通腔(5-4-2)内设置内螺纹，通腔(5-4-2)两端对称开有限位腔(5-4-3)，平行对称设置的限位杆(5-4-4)的一端设置在H型连接架(4)上，另一端设置在限位腔(5-4-3)内，锥型台(5-4-1)的外侧壁通过转轴(5-1)上的复位弹簧(5-4-5)与H型连接架(4)相连，锥型台(5-4-1)的斜侧壁与梯形限位块(5-3-8)相抵靠。

8.一种用于冰面滑行工具的限位件，其特征在于，包括固定块(5-3-3-1)、连接杆(5-3-

3-2)、第二压力弹簧(5-3-3-3)、挡片(5-3-3-4)和限位块(5-3-3-5)；所述固定块(5-3-3-1)设置在圆盘(5-3-1)的侧壁上，固定块(5-3-3-1)开有凹槽，凹槽上端开有通孔，所述连接杆(5-3-3-2)活动设置在凹槽和通孔内，连接杆(5-3-3-2)的另一端穿过凹槽内的压力弹簧()和挡片(5-3-3-4)与限位块(5-3-3-5)相连，限位块(5-3-3-5)与棘轮(5-3-2)相配合，第二压力弹簧(5-3-3-3)的两端分别与凹槽上壁和挡片(5-3-3-4)相连接。

9.一种用于冰面滑行工具的摩擦件，其特征在于，包括板条(5-3-10-1)、限位条(5-3-

10-2)、U型框(5-3-10-3)和第三压力弹簧(5-3-10-5)；所述杆轴上转动设置有板条(5-3-

10-1)和限位条(5-3-10-2)，板条(5-3-10-1)两端侧壁对称设置有限位条(5-3-10-2)，板条(5-3-10-1)后侧壁通过铰接座与传动杆(5-3-7)相连，U型框(5-3-10-3)活动设置在圆盘(5-3-1)和环形盘(5-3-6)之间，U型框(5-3-10-3)的两个竖向侧壁均开有条形腔(5-3-10-

4)，限位条(5-3-10-2)活动设置在条形腔(5-3-10-4)内，板条(5-3-10-1)的前侧壁通过对称设置的第三压力弹簧(5-3-10-5)与U型框(5-3-10-3)的底部内壁相连接。
