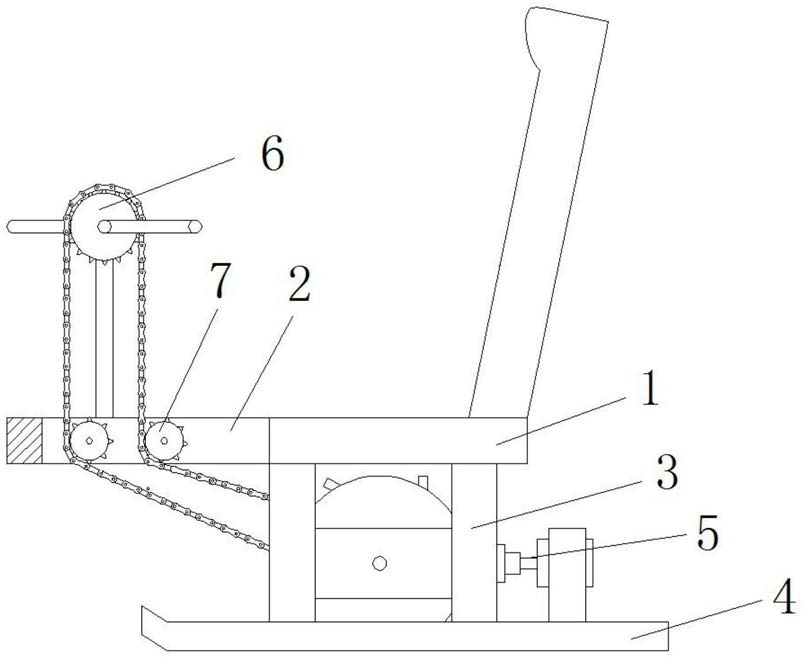

1.冰面滑行工具，其特征在于，包括座板(1)、U型杆件(2)、H型连接架(3)、滑板(4)、推动装置(5)、手摇牙盘(6)和变向齿轮(7)；所述座板(1)上端面一端设置有靠背，所述座板(1)的另一端侧壁上设置有U型杆件(2)，所述座板(1)下端通过H型连接架(3)平行对称设置有两个滑板(4)，两个H型连接架(3)之间设置有推动装置(5)，所述手摇牙盘(6)通过支杆设置在U型杆件(2)的上端，所述手摇牙盘(6)与推动装置(5)通过链条相连接，链条穿过U型杆件(2)并与变向齿轮(7)相配合，通过手动旋转手动转盘(6)带动推动装置(5)为滑行工具加速阶段提供动力，推动装置(5)解除与冰面力的作用，为工具滑行减小阻力；

推动装置(5)包括转轴(5-1)、齿轮(5-2)、转动装置(5-3)、圆台(5-4)、螺纹筒(5-5)、限位筒(5-6)和电机(5-7)；所述转轴(5-1)转动设置在两个H型连接架(3)上，所述转轴(5-1)上设置有齿轮(5-2)和转动装置(5-3)，所述转动装置(5-3)对称设置在齿轮(5-2)的两端，圆台(5-4)设置在两个转动装置(5-3)之间，螺纹筒(5-5)的一端设置在圆台(5-4)的下端面侧壁中央，螺纹筒(5-5)的另一端活动设置在限位筒(5-6)内，电机(5-7)的输出端设置有丝杠螺杆，丝杠螺杆的另一端设置在螺纹筒(5-5)内，螺纹筒(5-5)内设置有内螺纹，螺纹筒(5-5)的内螺纹与丝杠螺杆的外螺纹相配合，螺纹筒(5-5)通过外壁开有的限位凸起与限位筒(5-6)内壁开有的限位滑槽相配合，电机(5-7)通过杆件固定在两个滑板(4)上，限位筒(5-6)通过杆件设置在H型连接架(3)之间；

转动装置(5-3)包括第一圆盘(5-3-1)、第二圆盘(5-3-2)、锥形台(5-3-3)、套筒(5-3-

4)、第一压力弹簧(5-3-5)、传动构件(5-3-6)、摩擦构件(5-3-7)和销杆(5-3-8)；所述第一圆盘(5-3-1)固定设置在转轴(5-1)上，所述第二圆盘(5-3-2)的一侧壁上同轴设置有锥形台(5-3-3)，套筒(5-3-4)设置在第二圆盘(5-3-2)和锥形台(5-3-3)的中央，第二圆盘(5-3-

2)和锥形台(5-3-3)通过套筒(5-3-4)活动设置在第一圆盘(5-3-1)和齿轮(5-2)之间的转轴(5-1)上，锥形台(5-3-3)的侧壁与圆台(5-4)的侧壁相抵靠，第一压力弹簧(5-3-5)设置在转轴(5-1)上，第一压力弹簧(5-3-5)的两端分别与第一圆盘(5-3-1)和第二圆盘(5-3-2)相连，多个传动构件(5-3-6)环形阵列在第一圆盘(5-3-1)和第二圆盘(5-3-2)之间，传动构件(5-3-6)的一端通过铰接座设置在第一圆盘(5-3-1)和第二圆盘(5-3-2)的侧壁上，另一端设置有摩擦构件(5-3-7)，摩擦构件(5-3-7)通过销杆(5-3-8)设置在第一圆盘(5-3-1)和第二圆盘(5-3-2)之间，所述电机(5-7)的正反向转动推动圆台横向移动，所述圆台(5-4)的横向移动，通过锥形台(5-3-3)和套筒(5-3-4)控制两个第二圆盘(5-3-2)之间的距离，所述第二圆盘(5-3-2)靠近第一圆盘(5-3-1)压缩传动构件(5-3-6)时，传动构件(5-3-6)使摩擦构件(5-3-7)的摩擦端旋转进入第一圆盘(5-3-1)和第二圆盘(5-3-2)之间，解除摩擦构件(5-3-7)于地面的摩擦作用，所述第二圆盘(5-3-2)远离第一圆盘(5-3-1)拉伸传动构件(5-

3-6)时，传动构件(5-3-6)使摩擦构件(5-3-7)的摩擦端旋转伸出第一圆盘(5-3-1)和第二圆盘(5-3-2)之间，增加摩擦构件(5-3-7)于地面的摩擦作用。

2.根据权利要求1所述的冰面滑行工具，其特征在于，所述传动构件(5-3-6)包括第一连接杆(5-3-6-1)、第二连接杆(5-3-6-2)和套管(5-3-6-3)；所述两个第一连接杆(5-3-6-

1)和两个第二连接杆(5-3-6-2)均对称设置在第一圆盘(5-3-1)和第二圆盘(5-3-2)之间，两个第一连接杆(5-3-6-1)的一端均通过铰接座分别设置在第一圆盘(5-3-1)和第二圆盘(5-3-2)的内侧壁上，第一连接杆(5-3-6-1)的另一端通过第二连接杆(5-3-6-2)与套管(5-

3-6-3)相连，套管(5-3-6-3)通过铰接座与摩擦构件(5-3-7)相连。

3.根据权利要求1所述的冰面滑行工具，其特征在于，所述摩擦构件(5-3-7)包括板条(5-3-7-1)、限位条(5-3-7-2)、U型框(5-3-7-3)和第二压力弹簧(5-3-7-5)；所述杆轴上转动设置有板条(5-3-7-1)和限位条(5-3-7-2)，板条(5-3-7-1)两端侧壁对称设置有限位条(5-3-7-2)，板条(5-3-7-1)后侧壁通过铰接座与套管(5-3-6-3)相连，U型框(5-3-7-3)活动设置在圆第一圆盘(5-3-1)和第二圆盘(5-3-2)之间，U型框(5-3-7-3)的两个竖向侧壁均开有条形腔(5-3-7-4)，限位条(5-3-7-2)活动设置在条形腔(5-3-7-4)内，板条(5-3-7-1)的前侧壁通过对称设置的第二压力弹簧(5-3-7-5)与U型框(5-3-7-3)的底部内壁相连接，所述板条(5-3-7-1)的厚度大于限位条(5-3-7-2)的厚度。

4.根据权利要求1所述的冰面滑行工具，其特征在于，所述第二圆盘(5-3-2)上开有多个通孔，通孔呈环形阵列分布，并与传动构件(5-3-6)的个数相对应，销杆(5-3-8)的一端穿过第二圆盘的通孔设置在第一圆盘(5-3-1)上。

5.根据权利要求4所述的冰面滑行工具，其特征在于，所述销杆(5-3-8)的长度大于第一圆盘(5-3-1)和第二圆盘(5-3-2)的外侧壁之间距离。

6.一种用于冰面滑行工具的推动装置，其特征在于，包括转轴(5-1)、齿轮(5-2)、转动装置(5-3)、圆台(5-4)、螺纹筒(5-5)、限位筒(5-6)和电机(5-7)；所述转轴(5-1)转动设置在两个H型连接架(3)上，所述转轴(5-1)上设置有齿轮(5-2)和转动装置(5-3)，所述转动装置(5-3)对称设置在齿轮(5-2)的两端，圆台(5-4)设置在两个转动装置(5-3)之间，螺纹筒(5-5)的一端设置在圆台(5-4)的下端面侧壁中央，螺纹筒(5-5)的另一端活动设置在限位筒(5-6)内，电机(5-7)的输出端设置有丝杠螺杆，丝杠螺杆的另一端设置在螺纹筒(5-5)内，螺纹筒(5-5)内设置有内螺纹，螺纹筒(5-5)的内螺纹与丝杠螺杆的外螺纹相配合，螺纹筒(5-5)通过外壁开有的限位凸起与限位筒(5-6)内壁开有的限位滑槽相配合，电机(5-7)通过杆件固定在两个滑板(4)上，限位筒(5-6)通过杆件设置在H型连接架(3)之间。

7.一种用于冰面滑行工具的转动装置，其特征在于，包括第一圆盘(5-3-1)、第二圆盘(5-3-2)、锥形台(5-3-3)、套筒(5-3-4)、第一压力弹簧(5-3-5)、传动构件(5-3-6)、摩擦构件(5-3-7)和销杆(5-3-8)；所述第一圆盘(5-3-1)固定设置在转轴(5-1)上，所述第二圆盘(5-3-2)的一侧壁上同轴设置有锥形台(5-3-3)，套筒(5-3-4)设置在第二圆盘(5-3-2)和锥形台(5-3-3)的中央，第二圆盘(5-3-2)和锥形台(5-3-3)通过套筒(5-3-4)活动设置在第一圆盘(5-3-1)和齿轮(5-2)之间的转轴(5-1)上，锥形台(5-3-3)的侧壁与圆台(5-4)的侧壁相抵靠，第一压力弹簧(5-3-5)设置在转轴(5-1)上，第一压力弹簧(5-3-5)的两端分别与第一圆盘(5-3-1)和第二圆盘(5-3-2)相连，多个传动构件(5-3-6)环形阵列在第一圆盘(5-3-

1)和第二圆盘(5-3-2)之间，传动构件(5-3-6)的一端通过铰接座设置在第一圆盘(5-3-1)和第二圆盘(5-3-2)的侧壁上，另一端设置有摩擦构件(5-3-7)，摩擦构件(5-3-7)通过销杆(5-3-8)设置在第一圆盘(5-3-1)和第二圆盘(5-3-2)之间，所述电机(5-7)的正反向转动推动圆台横向移动，所述圆台(5-4)的横向移动，通过锥形台(5-3-3)和套筒(5-3-4)控制两个第二圆盘(5-3-2)之间的距离，所述第二圆盘(5-3-2)靠近第一圆盘(5-3-1)压缩传动构件(5-3-6)时，传动构件(5-3-6)使摩擦构件(5-3-7)的摩擦端旋转进入第一圆盘(5-3-1)和第二圆盘(5-3-2)之间，解除摩擦构件(5-3-7)于地面的摩擦作用，所述第二圆盘(5-3-2)远离第一圆盘(5-3-1)拉伸传动构件(5-3-6)时，传动构件(5-3-6)使摩擦构件(5-3-7)的摩擦端旋转伸出第一圆盘(5-3-1)和第二圆盘(5-3-2)之间，增加摩擦构件(5-3-7)于地面的摩擦作用。

8.一种用于冰面滑行工具的传动构件，其特征在于，包括第一连接杆(5-3-6-1)、第二连接杆(5-3-6-2)和套管(5-3-6-3)；所述两个第一连接杆(5-3-6-1)和两个第二连接杆(5-

3-6-2)均对称设置在第一圆盘(5-3-1)和第二圆盘(5-3-2)之间，两个第一连接杆(5-3-6-

1)的一端均通过铰接座分别设置在第一圆盘(5-3-1)和第二圆盘(5-3-2)的内侧壁上，第一连接杆(5-3-6-1)的另一端通过第二连接杆(5-3-6-2)与套管(5-3-6-3)相连，套管(5-3-6-

3)通过铰接座与摩擦构件(5-3-7)相连。

9.一种用于冰面滑行工具的摩擦构件，其特征在于，包括板条(5-3-7-1)、限位条(5-3-

7-2)、U型框(5-3-7-3)和第二压力弹簧(5-3-7-5)；所述杆轴上转动设置有板条(5-3-7-1)和限位条(5-3-7-2)，板条(5-3-7-1)两端侧壁对称设置有限位条(5-3-7-2)，板条(5-3-7-

1)后侧壁通过铰接座与套管(5-3-6-3)相连，U型框(5-3-7-3)活动设置在圆第一圆盘(5-3-

1)和第二圆盘(5-3-2)之间，U型框(5-3-7-3)的两个竖向侧壁均开有条形腔(5-3-7-4)，限位条(5-3-7-2)活动设置在条形腔(5-3-7-4)内，板条(5-3-7-1)的前侧壁通过对称设置的第二压力弹簧(5-3-7-5)与U型框(5-3-7-3)的底部内壁相连接，所述板条(5-3-7-1)的厚度大于限位条(5-3-7-2)的厚度。
