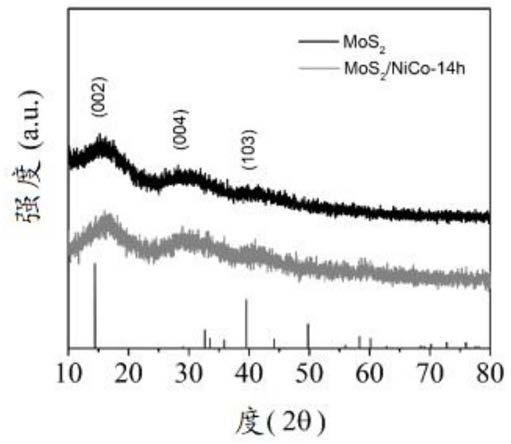

1.一种二硫化钼/碱式碳酸镍钴复合电极材料的制备方法，其特征在于，包括：步骤一：将四水乙酸镍、四水乙酸钴、尿素和氟化铵溶解于去离子水中，制得溶液，四水乙酸镍、四水乙酸钴、尿素和氟化铵按照摩尔比1:1:10:4溶解于去离子水中，所述四水合乙酸镍的浓度为4mmol/L；

步骤二：将二硫化钼加入所述溶液中，搅拌得到悬浊液，二硫化钼的浓度 为6.25mmol/L，二硫化钼是用水合肼还原四硫代钼酸铵得到；

步骤三：将所述悬浊液移至反应釜，并在反应釜内高温加热并离心分离得到黑色产物；

步骤四：将所述黑色产物经清洗后恒温干燥，得到二硫化钼/碱式碳酸镍钴复合电极材料，使用去离子水清洗，清洗三次，离心分离，转速为10000rpm，离心时间为15min。

2.根据权利要求1所述的二硫化钼/碱式碳酸镍钴复合电极材料的制备方法，其特征在于，悬浊液在反应釜内加热100℃，2～18h。

3.根据权利要求1所述的二硫化钼/碱式碳酸镍钴复合电极材料的制备方法，其特征在于，恒温干燥的温度为60℃。
