专利号: 2019101126264
申请人: 莆田市睿光信息技术有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2023-10-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

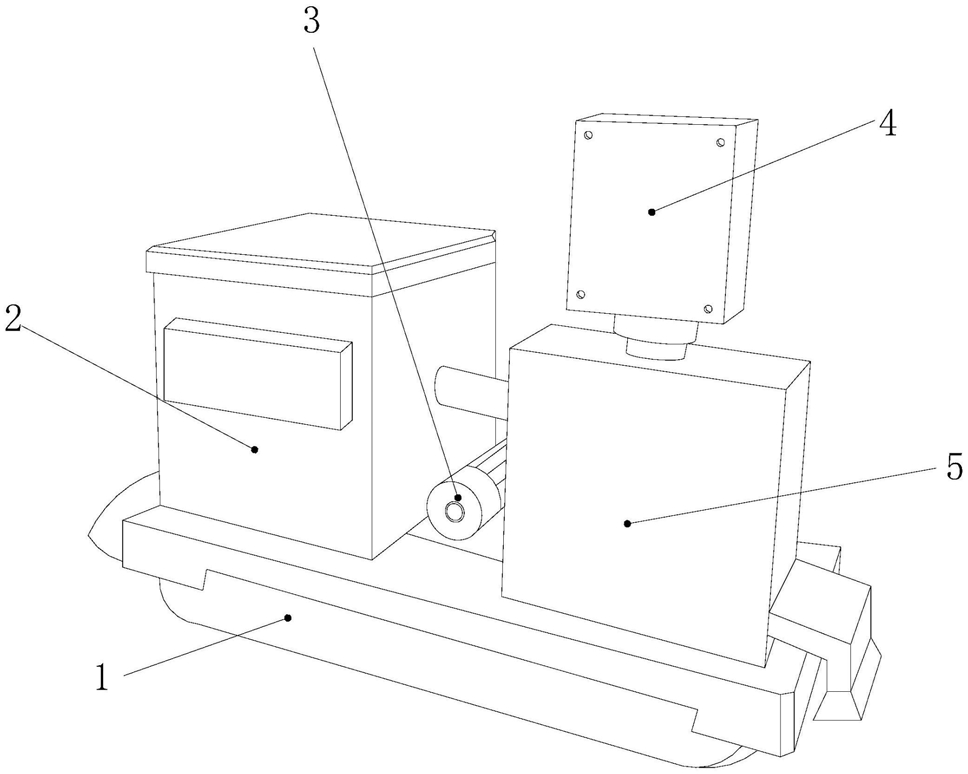

1.漂浮式水环境化学净化池,其结构包括浮动块(1)、反应池(2)、驱动机(3)、控制箱(4)、抽水箱(5),所述浮动块(1)的顶端垂直焊接有反应池(2),所述驱动机(3)的底端与浮动块(1)的顶端相焊接,所述驱动机(3)位于反应池(2)的右方,所述抽水箱(5)的底端与浮动块(1)的顶端为一体化结构,所述控制箱(4)垂直嵌入在抽水箱(5)的顶端,所述抽水箱(5)位于驱动机(3)的右方,其特征在于:所述反应池(2)包括电解组件(21)、浓度检测机构(22)、外壳(23)、加液机构(24),所述电解组件(21)的底端中部垂直焊接有浓度检测机构(22),所述浓度检测机构(22)的左端与加液机构(24)的右端电连接,所述电解组件(21)的顶端与外壳(23)内的顶端相焊接,所述加液机构(24)的左端与外壳(23)内的左端相焊接;

所述电解组件(21)包括通电连接块(211)、控制模块(212)、电极杆连接块(213)、电极杆(214),所述通电连接块(211)的顶端与控制模块(212)的底端相焊接,所述电极杆连接块(213)设于通电连接块(211)的底端,所述电极杆(214)垂直焊接在电极杆连接块(213)的底端,所述通电连接块(211)的底端焊接有浓度检测机构(22);

所述浓度检测机构(22)包括抽液控制组件(221)、液位检测机构(222)、渗透机构(223)、污水抽液机构(224)、抽液控制机构(225)、机构外壳(226),所述抽液控制组件(221)的顶端与机构外壳(226)的顶端相焊接,所述液位检测机构(222)的右端与渗透机构(223)的左端相焊接,所述污水抽液机构(224)顶端与抽液控制机构(225)的底端电连接,所述抽液控制机构(225)的左端与渗透机构(223)的右端相焊接,所述抽液控制组件(221)的底端与液位检测机构(222)左部分顶端活动连接,所述机构外壳(226)的顶端与通电连接块(211)的底端相焊接;

所述抽液控制组件(221)包括电机控制模块(2211)、连接导线(2212)、触板(2213),所述电机控制模块(2211)的底端水平焊接有触板(2213),所述连接导线(2212)的右端设于电机控制模块(2211)的左端,所述触板(2213)的底端与液位检测机构(222)的左部分顶端活动触碰;

所述液位检测机构(222)包括滑动变阻器(2221)、衔接杆(2222)、滑动推板(2223)、净水槽(2224),所述滑动变阻器(2221)的底端与衔接杆(2222)的右端活动连接,所述衔接杆(2222)的左端与滑动推板(2223)的顶端铰链连接,所述滑动推板(2223)垂直嵌入在净水槽(2224)的顶端中部,所述滑动推板(2223)的顶端与触板(2213)的底端活动触碰;

所述渗透机构(223)包括半渗透膜(2231)、排液口(2232)、污水槽(2233),所述半渗透膜(2231)的右端与污水槽(2233)的左端相焊接,所述排液口(2232)设于污水槽(2233)的底端,所述污水槽(2233)的右端与污水抽液机构(224)的左端相焊接;

所述污水抽液机构(224)包括连接抽管(2241)、抽泵(2242)、控制阀块(2243),所述连接抽管(2241)的左端与抽泵(2242)的右端相胶合,所述控制阀块(2243)设于抽泵(2242)的顶端,所述抽泵(2242)的左端与污水槽(2233)的右端相焊接;

所述抽液控制机构(225)包括浮块(2251)、滑动连接块(2252)、连接触块(2253)、移动触块(2254),所述浮块(2251)的顶端右部设有连接触块(2253),所述滑动连接块(2252)与浮块(2251)靠近中间的部分为一体化结构,所述移动触块(2254)位于连接触块(2253)的正下方;

所述加液机构(24)包括强酸溶液存放槽(241)、扇形齿轮(242)、电机(243)、往复抽杆(244)、抽液阀块(245)、排放管(246),所述强酸溶液存放槽(241)的右端焊接有抽液阀块(245),所述扇形齿轮(242)设于电机(243)的中部,所述往复抽杆(244)的顶端垂直嵌入在抽液阀块(245)的顶端中部,所述排放管(246)的顶端与抽液阀块(245)的底端相焊接,所述电机(243)位于抽液阀块(245)的正上方。
