专利号: 2019101167847
申请人: 徐州云创物业服务有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

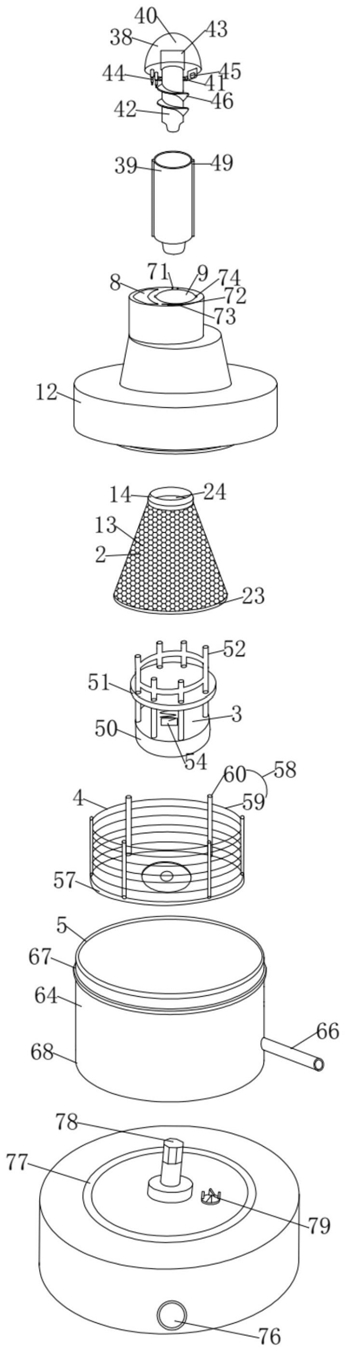

1.一种免去核整核榨汁机,其特征在于:包括双通道顶盖、去核榨汁头、传动限位弹簧座、滤网篮、下壳体、底座、全自动榨汁杵,所述双通道顶盖包括海绵刀食材通道、弹簧刀食材通道、导向孔、海绵刀内壁、上壳体,所述海绵刀食材通道和弹簧刀食材通道并列设于双通道顶盖顶部,所述导向孔设于弹簧刀食材通道底部,所述海绵刀内壁设于双通道顶盖底部,所述上壳体设于海绵刀内壁外部;所述去核榨汁头设于双通道顶盖内部,去核榨汁头呈中空锥形设置,去核榨汁头包括海绵刀外壁、导向轴、弹簧刀切割板;所述海绵刀外壁和海绵刀内壁之间设有横截面为环形的海绵刀研磨腔,所述海绵刀研磨腔与海绵刀食材通道连通,所述导向轴设于海绵刀外壁顶部,导向轴与导向孔套接,去核榨汁头内部与弹簧刀食材通道连通,所述弹簧刀切割板设于海绵刀外壁底部;所述全自动榨汁杵设于双通道顶盖顶部;所述下壳体设于底座上部,下壳体顶部与上壳体卡接;所述滤网篮下部设于下壳体内,滤网篮上部设于去核榨汁头底部,所述传动限位弹簧座设于滤网篮与去核榨汁头之间,所述去核榨汁头、传动限位弹簧座和滤网篮设于上壳体和下壳体之间;所述海绵刀外壁设于去核榨汁头侧面,海绵刀内壁呈喇叭形设置;所述海绵刀内壁和海绵刀外壁的表面均覆盖设有海绵刀层,所述海绵刀层由内而外依次包括固定层、海绵层、防水层、刀面层;所述刀面层设有呈六边形排列的陶瓷刀片,陶瓷刀片之间设有刀片间隙;海绵刀外壁的母线与水平面夹角小于海绵刀内壁的母线与水平面夹角;所述弹簧刀切割板设于去核榨汁头底部,所述去核榨汁头内部设有去核榨汁头通孔;弹簧刀切割板包括切割板基座、弹簧刀限位槽和弹簧刀,所述切割板基座呈环状圆盘设置,去核榨汁头通孔内径与切割板基座内径相同,所述弹簧刀限位槽设于切割板基座底面,弹簧刀限位槽包括弹簧刀限位槽底面和弹簧刀限位槽槽体,所述弹簧刀限位槽底面呈圆环形凸起设置,所述弹簧刀限位槽槽体均匀设于弹簧刀限位槽底面内侧;所述弹簧刀包括固接一体的弹簧刀刀柄、弹簧刀刀身和弹簧刀刀头,所述弹簧刀刀柄设于弹簧刀限位槽内,弹簧刀刀柄呈T字形设置,弹簧刀刀柄与弹簧刀限位槽底面之间设有弹簧刀弹簧,弹簧刀刀身呈三棱柱形设置,所述弹簧刀刀头呈倾斜向下的柳叶形设置;切割板基座均匀设有切割板传动定位孔。

2.根据权利要求1所述的一种免去核整核榨汁机,其特征在于;所述弹簧刀刀头中部设有弹簧刀加强脊,弹簧刀刀头按弹簧刀加强脊与水平面的倾斜角度分为15°弹簧刀刀头,

20°弹簧刀刀头和30°弹簧刀刀头,拥有相同倾斜角度弹簧刀刀头的弹簧刀对称安装,弹簧刀加强脊两侧设有弹簧刀刀刃,弹簧刀刀刃夹角为90°~120°,弹簧刀刀刃呈不规则锯齿状设置。

3.根据权利要求1所述的一种免去核整核榨汁机,其特征在于:所述全自动榨汁杵包括榨汁杵固定部和榨汁杵延伸部,所述榨汁杵固定部包括榨汁杵顶盖、海绵刀食材通道防尘塞、榨汁杵旋转部,所述榨汁杵顶盖设有榨汁杵电机、榨汁杵信号插头和榨汁杵弹簧卡合部,所述榨汁杵电机设于榨汁杵顶盖内部,榨汁杵弹簧卡合部与榨汁杵信号插头分别位于榨汁杵底面两端,榨汁杵信号插头呈倒塔形设置,榨汁杵弹簧卡合部呈回形片状设置;海绵刀食材通道防尘塞设于榨汁杵顶盖底部前端,海绵刀食材通道防尘塞呈软性弧形柱设置;

所述榨汁杵旋转部设于榨汁杵顶盖底部中间,榨汁杵旋转部固接于榨汁杵电机,榨汁杵旋转部呈圆柱形设置、表面设有榨汁杵外螺纹;所述榨汁杵延伸部呈中空圆柱体,榨汁杵延伸部内部设有榨汁杵内螺纹,榨汁杵延伸部旋接于榨汁杵固定部下端,榨汁杵延伸部外部两侧设有榨汁杵限位柱,榨汁杵延伸部底部设有榨汁杵头,榨汁杵头呈上宽下窄的弧形圆台设置。

4.根据权利要求1所述的一种免去核整核榨汁机,其特征在于:所述双通道顶盖顶部偏离中心特定位置设有海绵刀食材通道和弹簧刀食材通道,所述海绵刀食材通道呈弧形通孔设置,所述弹簧刀食材通道的截面呈圆形设置;所述弹簧刀食材通道两边分别设有顶盖信号孔、弹簧卡合部卡槽和弹簧卡合部开关;弹簧刀食材通道内壁两侧设有榨汁杵限位槽,榨汁杵限位槽为长方体凹槽,所述导向孔设于弹簧刀食材通道底部,导向孔内壁设有顶盖轴承,导向轴限位设于顶盖轴承内,所述上壳体呈圆柱形盖状设置,上壳体底部设有上壳体卡合部。

5.根据权利要求1所述的一种免去核整核榨汁机,其特征在于:所述传动限位弹簧座包括传动底座、弹簧载物板和传动定位柱,所述传动定位柱均匀分布在传动底座上,传动定位柱上部与相邻的传动限位柱连接;传动定位柱顶部插入切割板定位孔;所述弹簧载物板均匀贯穿设有载物板通孔,传动限位柱贯穿于载物板通孔,弹簧载物板底面设有载物板弹簧,载物板弹簧下端连接于传动底座,载物板弹簧与传动底座连接处设有压力传感器;所述传动底座底部设有第一传动部凹槽。

6.根据权利要求1所述的一种免去核整核榨汁机,其特征在于:所述滤网篮包括滤网篮底座和过滤网,所述过滤网设于滤网篮底座上方,过滤网包括环形纬线圈和纵向经线柱,所述纵向经线柱呈周向分布,环形纬线圈沿纵向经线柱均匀排布;所述滤网篮底座设有传动限位弹簧座限位槽、第一传动部通孔、第二传动部齿轮,所述传动限位弹簧座限位槽设于滤网篮底座顶面中心,传动限位弹簧座限位槽呈圆柱形凹槽,第二传动部齿轮设于滤网篮底座底面中心,第一传动部通孔贯穿设于滤网篮底座中心。

7.根据权利要求1所述的一种免去核整核榨汁机,其特征在于:所述下壳体包括下壳体外壁、下壳体底面和出汁口;所述下壳体外壁上部外侧设有下壳体卡合部,上壳体卡合部与榨汁外壳卡合部卡合,下壳体外壁下方突出设有下壳体限位环;所述出汁口设于下壳体外壁底部;所述下壳体底板偏心设有第二传动部齿轮,下壳体底板中心突出设有第一传动导向孔。

8.根据权利要求1所述的一种免去核整核榨汁机,其特征在于:所述底座包括开关、底座限位槽、第一传动部动力源和第二传动部动力源;所述底座限位槽设于底座顶面中心,底座限位槽与下壳体限位环嵌套,第一传动部动力源设于底座顶面中心,第一传动部动力源依次嵌套于第一传动部导向孔、第一传动部通孔、第一传动部凹槽,所述第二传动部动力源设于底座顶部边缘,第二传动部动力源旋转角速度高于第一传动部动力源,第二传动部动力源连接第二传动部驱动齿轮,第二传动部驱动齿轮连接第二传动部齿轮;底座内部包括开关模块、控制模块、电源模块、底座电机、底座齿轮组,所述底座电机通过底座齿轮组连接第一传动部动力源和第二传动部动力源。
