专利号: 2019101194863
申请人: 干玲
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

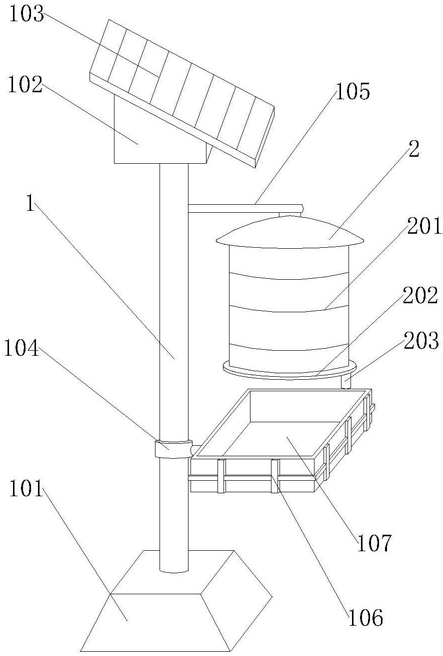

1.一种防粘连的农业诱捕杀虫装置,包括固定杆(1)、基座(101)、蓄电仓(102)、太阳能光伏板(103)、卡环(104)、支撑杆(105)、置放架(106)、托盘(107)、连通管(108)、顶罩(2)、保护罩(201)、衔接圈(202)、第一电机(203)、引诱灯(204)、活动槽(205)、转头(206)、辅助滑轴(207)、固定圈(3)、电网(301)、清洁电网(302)、定位轮(303)、第二电机(304)、转盘(305)、辅助定位轮(306),其特征在于:所述基座(101)的顶端中部焊接有固定杆(1),所述固定杆(1)的顶端焊接有蓄电仓(102),所述蓄电仓(102)的顶部镶嵌有太阳能光伏板(103),所述固定杆(1)的底部三分之一处套接有卡环(104),所述卡环(104)的一端焊接有置放架(106),所述置放架(106)的上方套接有托盘(107);

所述固定杆(1)的上方十分之一处横向焊接有支撑杆(105),所述支撑杆(105)的另一端底部焊接有顶罩(2),所述顶罩(2)的中部贯穿有连通管(108),且连通管(108)与支撑杆(105)贯穿连接,所述顶罩(2)的底部边缘镶嵌有保护罩(201),所述保护罩(201)的表面均匀设置有斜槽(2011),所述保护罩(201)的底部的镶嵌有衔接圈(202),所述衔接圈(202)的顶端外圈内嵌有活动槽(205),所述活动槽(205)的内腔外圈旋转连接有辅助滑轴(207),所述衔接圈(202)的底部一侧镶嵌有第一电机(203),所述第一电机(203)的顶端镶嵌有转头(206),所述顶罩(2)的底端中部镶嵌有引诱灯(204);

所述活动槽(205)的内部旋转连接有固定圈(3),所述固定圈(3)的顶部的焊接有电网(301),所述电网(301)的顶部焊接有辅助定位轮(306),所述顶罩(2)的底端一侧镶嵌有第二电机(304),所述第二电机(304)的一侧旋转连接有转盘(305),所述转盘(305)的底部焊接有清洁电网(302),所述清洁电网(302)的底部焊接有定位轮(303)。

2.根据权利要求1所述的一种防粘连的农业诱捕杀虫装置,其特征在于:所述斜槽(2011)向上倾斜,且斜槽(2011)由外向内逐步变小,并且采用透明材质制成的保护罩(201)。

3.根据权利要求1所述的一种防粘连的农业诱捕杀虫装置,其特征在于:所述清洁电网(302)的外边设置有螺纹状的凸片(307)。

4.根据权利要求1所述的一种防粘连的农业诱捕杀虫装置,其特征在于:所述固定圈(3)的内侧内嵌有锯齿与转头(206)配套设置,且固定圈(3)的外侧与辅助滑轴(207)紧密贴合。

5.根据权利要求1所述的一种防粘连的农业诱捕杀虫装置,其特征在于:所述辅助定位轮(306)的顶部与顶罩(201)连接。

6.根据权利要求1所述的一种防粘连的农业诱捕杀虫装置,其特征在于:所述第二电机(304)和第一电机(203)的转向相反。

7.根据权利要求1所述的一种防粘连的农业诱捕杀虫装置,其特征在于:所述定位轮(303)介于活动槽(205)与固定圈(3)之间。

8.根据权利要求1所述的一种防粘连的农业诱捕杀虫装置,其特征在于:所述太阳能光伏板(103)内部设置有电源线与蓄电池仓(102)电性连接,且第一电机(203)、引诱灯(204)、电网(301)、清洁电网(302)和第二电机(304)内部设置有电源线与蓄电仓(102)电性连接。
