专利号: 2019101207789
申请人: 浙江师范大学
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

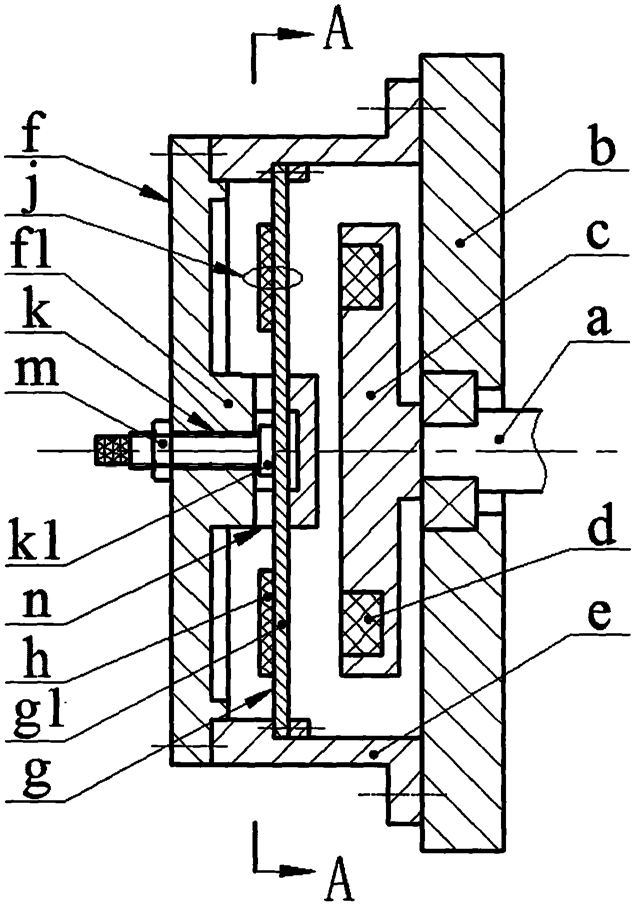

1.一种旋磁激励的非共振压电发电机,其特征在于:旋转轴经轴承安装在底壳上,端部安装有转盘,转盘的端面上均布地镶嵌有激励磁铁;壳体的左端安装有顶盖,右端安装在底壳上;铁磁性基板由中心向外延伸有多个辐条,辐条的自由端安装在壳体上;各个辐条上粘结有压电晶片,辐条与压电晶片所形成的复合层构成压电振子;顶盖上设有凸台,凸台中心设有螺纹孔;调节螺栓经螺纹孔从顶盖右侧伸至左侧,并于左侧伸出部分旋有锁紧螺母;调节螺栓上设有凸环,凸环顶靠在铁磁性基板的中心;扣压块由滑动槽、连接柱及沉孔组成,连接柱与凸台相连接,且滑动槽的槽底与铁磁性基板相接触;发电机的固有频率可根据不同工作环境加以调整,方法为:松开锁紧螺母,旋转调节螺栓至理想位置并重新锁紧;当铁磁性基板受调节螺栓顶压时各压电振子的张力、弯曲刚度及固有频率增加;当调节螺栓向左调至极限位置时凸环的左端面顶靠在凸台上,此时铁磁性基板处于不受调节螺栓作用力的初始状态;当调节螺栓向右调至极限位置时凸环的右端面顶靠在扣压块的沉孔底面,此时铁磁性基板仍处于其弹性变形之内。
