专利号: 2019101214674
申请人: 刘全刚
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

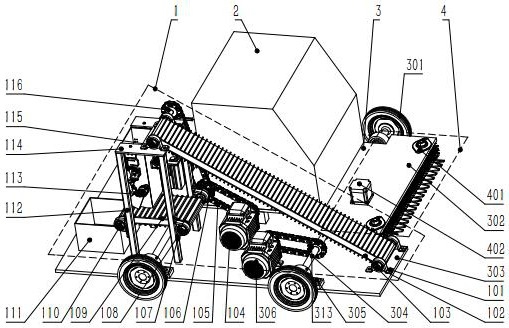

1.一种韭菜称重计量装箱收割机,包括输送部件(1)、驾驶室(2)、动力底盘(3)、收割部件(4);其特征在于:所述动力底盘(3)上设有所述输送部件(1)、驾驶室(2)、收割部件(4);

所述收割部件(4)位于所述动力底盘(3)的前部,所述驾驶室(2)位于所述收割部件(4)的后方,所述输送部件(1)位于所述收割部件(4)、驾驶室(2)的右侧;

所述输送部件(1)包括:第一输送带带座轴承(101)、第一从动滚筒(102)、第一输送带(103)、输送电机(104)、第一输送链条(105)、第二输送链条(106)、第二输送带带座轴承(107)、第二主动滚筒(108)、第二输送带(109)、第二从动滚筒(110)、包装箱(111)、输送支架(112)、计量斗(113)、支撑板(114)、第一主动滚筒(115)、第二从动链轮(116)、第一主动链轮(117)、第一从动链轮(118)、第二主动链轮(119);所述输送支架(112)与所述动力底盘(3)固定连接;所述输送支架(112)上方设有所述支撑板(114);所述第一主动滚筒(115)通过所述第一输送带带座轴承(101)安装在所述支撑板(114)上;所述第一从动滚筒(102)通过所述第一输送带带座轴承(101)安装在所述动力底盘(3)上;所述第一主动滚筒(115)、第一从动滚筒(102)上设有所述第一输送带(103);所述第一主动滚筒(115)的下方设有所述计量斗(113);所述计量斗(113)的下方设有所述第二输送带(109);所述第二输送带(109)围绕在所述第二主动滚筒(108)、第二从动滚筒(110)上,所述第二主动滚筒(108)、第二从动滚筒(110)均通过所述第二输送带带座轴承(107)安装在所述输送支架(112)上;所述第二主动滚筒(108)靠近驾驶室(2)的一端固定设有所述第一从动链轮(118)、第二主动链轮(119),所述第一从动链轮(118)在所述第二主动链轮(119)的外侧;所述第一主动滚筒(115)靠近驾驶室(2)的一端固定设有所述第二从动链轮(116);所述输送电机(104)固定安装在所述动力底盘(3)上,所述输送电机(104)的输出轴上固定设有所述第一主动链轮(117);所述第一主动链轮(117)、第一从动链轮(118)上设有所述第一输送链条(105);所述第二主动链轮(119)、第二从动滚筒(110)上设有所述第二输送链条(106);所述输送支架(112)的后方设有所述包装箱(111);

所述动力底盘(3)包括:前轮(301)、底盘上板(302)、底盘下板(303)、前轴(304)、轴用带座轴承(305)、行走电机(306)、行走链条(307)、行走电机链轮(308)、蓄电池(309)、后轴(310)、支撑柱(311)、后轮(312)、主轴驱动链轮(313);所述底盘上板(302)通过所述支撑柱(311)固定安装在底盘下板(303)上;所述前轴(304)通过所述轴用带座轴承(305)安装在所述底盘下板(303)的前端,所述后轴(310)通过所述轴用带座轴承(305)安装在所述底盘下板(303)的后端;所述前轴(304)上固定设有所述主轴驱动链轮(313),所述前轴(304)的两端设有所述前轮(301);所述后轴(310)的两端设有所述后轮(312);所述后轴(310)的后方设有所述蓄电池(309),所述蓄电池(309)与所述底盘下板(303)固定连接;所述行走电机(306)与所述所述底盘下板(303)固定连接,所述行走电机(306)位于所述前轴(304)、后轴(310)之间;所述行走电机(306)的输出轴上设有所述行走电机链轮(308);所述行走电机链轮(308)、主轴驱动链轮(313)上设有所述行走链条(307);

所述收割部件(4)包括:冲压轴承(401)、收割电机(402)、收割输送链(403)、收割链主轴(404)、收割驱动链条(405)、第一连杆(406)、动刀(407)、定刀(408)、收割链副轴(409)、第二连杆(410)、三角板(411)、固定销钉(412)、第三连杆(413)、收割链驱动链轮(414)、铰链销(415)、收割链从动链轮(416)、收割电机链轮(417)、收割链主轴驱动链轮(418);所述收割链主轴(404)、收割链副轴(409)均通过所述冲压轴承(401)分别与所述底盘上板(302)、底盘下板(303)连接;所述收割链主轴(404)上固定设有所述收割链驱动链轮(414)、收割链主轴驱动链轮(418);所述收割链副轴(409)上固定设有所述收割链从动链轮(416);

所述收割链驱动链轮(414)、收割链从动链轮(416)上设有所述收割输送链(403);所述收割输送链(403)的下方设有所述动刀(407)、定刀(408),所述动刀(407)可在所述定刀(408)上滑动,所述定刀(408)与所述底盘下板(303)固定连接;所述三角板(411)上通过铰链销(415)铰接有所述第一连杆(406)、第二连杆(410)、第三连杆(413);所述第一连杆(406)的两端分别通过铰链销(415)与所述三角板(411)、动刀(407)铰接;所述第二连杆(410)的一端通过所述铰链销(415)与所述三角板(411)铰接,另一端通过所述固定销钉(412)与所述底盘下板(303)铰接;所述第三连杆(413)的一端通过所述铰链销(415)与所述三角板(411)铰接,另一端与所述收割电机(402)的输出轴固定连接;所述收割电机(402)与所述底盘上板(302)固定连接;所述收割电机(402)的输出轴上固定设有所述收割电机链轮(417);所述第三连杆(413)位于所述收割电机链轮(417)的下方;所述收割电机链轮(417)、收割链主轴驱动链轮(418)上设有所述收割驱动链条(405)。

2.如权利要求1所述的一种韭菜称重计量装箱收割机,其特征在于:所述第一连杆(406)一端设置有第一动刀销孔(40601)、另一端设置有三角板销孔一(40602);所述动刀(407)上设有动刀切割槽(40701)、第二动刀销孔(40702)、动刀凸柱(40703);所述定刀(408)上设有定刀切割槽(40801)、滑槽(40802);所述第二连杆(410)上设有三角板销孔二(41001)、固定销销孔(41002);所述三角板(411)上设有连杆销孔一(41101);连杆销孔二(41102);连杆销孔三(41103);所述第三连杆(413)上设有收割电机轴孔(41301)、三角板销孔三(41302);所述铰链销(415)穿过所述第一动刀销孔(40601)、第二动刀销孔(40702)将所述第一连杆(406)、动刀(407)铰接在一起;所述动刀(407)上的动刀凸柱(40703)嵌入所述定刀(408)上的滑槽(40802)中,据此动刀(407)可在定刀(408)上滑动;所述动刀(407)、定刀(408)利用所述动刀切割槽(40701)、定刀切割槽(40801)切割韭菜;所述铰链销(415)穿过所述三角板销孔一(40602)、连杆销孔一(41101)将所述第一连杆(406)、三角板(411)铰接在一起;所述铰链销(415)穿过所述三角板销孔二(41001)、连杆销孔二(41102)将所述第二连杆(410)、三角板(411)铰接在一起;所述固定销钉(412)通过所述固定销销孔(41002)将所述第二连杆(410)、底盘下板(303)铰接在一起;所述铰链销(415)穿过所述连杆销孔三(41103)、三角板销孔三(41302)将所述三角板(411)、第三连杆(41 3)铰接在一起;第三连杆(413)通过所述收割电机轴孔(41301)与所述收割电机(402)固定连接。
