专利号: 2019101254116
申请人: 安徽科技学院
专利类型:发明专利
专利状态:已下证
专利领域: 生物化学;啤酒;烈性酒;果汁酒;醋;微生物学;酶学;突变或遗传工程
更新日期:2024-11-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

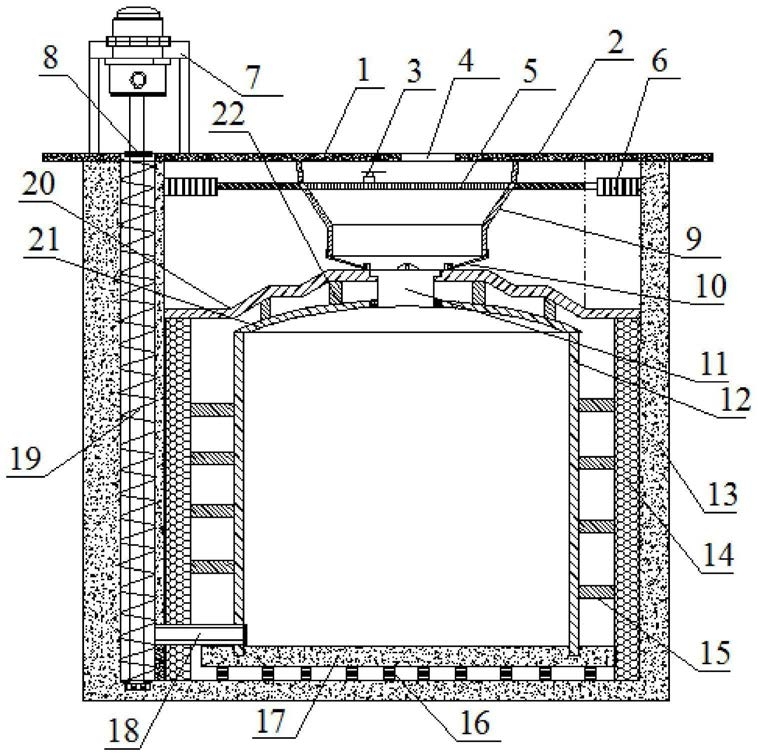

1.一种农业秸秆再利用地埋式发酵装置,其包括混凝土防护墙、外隔热层、内发酵罐、支撑顶座、秸秆粉碎机构和酵料外输机构,其特征在于,所述混凝土防护墙支护于地下腔体的底部和四周,所述混凝土防护墙的底部采用多个间隔布置的支撑台支撑设置有台座;

所述内发酵罐固定于所述台座上,所述内发酵罐的四周采用水平锚固的锚固座支撑连接有所述外隔热层;

所述外隔热层的外部抵靠所述混凝土防护墙,且所述内发酵罐的一侧与所述酵料外输机构连通,所述酵料外输机构能够将内发酵罐内的发酵料向上输送出;

所述酵料外输机构布置于所述混凝土防护墙内;

所述内发酵罐的顶部设置有呈拱形的支撑顶座,所述支撑顶座的中心设置有秸秆进料孔,所述秸秆进料孔与所述秸秆粉碎机构连通;

所述秸秆粉碎机构位于所述支撑顶座的上方,且位于混凝土防护墙上端面以下的腔体内;

所述混凝土防护墙上端面铺设有能够承重的支撑顶板,所述支撑顶板上位于所述秸秆粉碎机构的正上方设置有秸秆填料口。

2.根据权利要求1所述的一种农业秸秆再利用地埋式发酵装置,其特征在于,所述内发酵罐的顶部与所述支撑顶座之间还采用多根加强支撑筋支撑布置。

3.根据权利要求1所述的一种农业秸秆再利用地埋式发酵装置,其特征在于,所述酵料外输机构包括螺旋输送机、联轴器、输送电机、电机支架和连接出料筒,其中,所述螺旋输送机呈竖直延伸的固定,所述螺旋输送机的顶部开口,且所述螺旋输送机的旋转驱动轴的上端固定有联轴器,所述输送电机采用电机支架可拆卸的固定在所述螺旋输送机的顶部的支撑顶板上,且所述输送电机的输出轴与所述联轴器可拆卸连接,所述螺旋输送机的底部采用连接出料筒与所述内发酵罐的底部连通,所述连接出料筒上设置有控制通断的控制阀和抽吸泵。

4.根据权利要求3所述的一种农业秸秆再利用地埋式发酵装置,其特征在于,所述混凝土防护墙内位于内发酵罐的上方设置有振荡下料板,所述振荡下料板的两侧采用振荡机构固定在混凝土防护墙上,且所述振荡下料板的中间位置设置有筛板,所述筛板上设置有筛孔,且所述秸秆粉碎机构设置在所述筛板上。

5.根据权利要求1所述的一种农业秸秆再利用地埋式发酵装置,其特征在于,所述支撑顶板的下端面与筛板之间设置有粉碎座壳,所述粉碎座壳的下端向下延伸至所述筛板的下方,所述粉碎座壳的下端设置有连接布袋,所述连接布袋能够套接于支撑顶座的秸秆进料孔上。

6.根据权利要求1所述的一种农业秸秆再利用地埋式发酵装置,其特征在于,所述支撑顶座的秸秆进料孔上还设置有可拆卸的密闭塞,所述支撑顶板以及振荡下料板上均设置有供维修以及操作所述密闭塞用的出入孔。

7.根据权利要求4所述的一种农业秸秆再利用地埋式发酵装置,其特征在于,所述秸秆粉碎机构包括螺旋导向管道、移动与粉碎机构、气压接头一和气压接头二,其中,所述螺旋导向管道呈螺旋结构的铺设在所述筛板上端面,所述移动与粉碎机构沿着所述螺旋导向管道的延伸方向可移动的设置,所述螺旋导向管道的两端分别设置有气压接头一和气压接头二,所述气压接头一和气压接头二与气压控制机构连接,通过气压控制机构实现对所述螺旋导向管道两端的抽气与充气,以便使得所述移动与粉碎机构沿着所述螺旋导向管道的延伸方向移动。

8.根据权利要求7所述的一种农业秸秆再利用地埋式发酵装置,其特征在于,所述移动与粉碎机构包括移动活塞组件、内强力磁套、外滑动套、外强力磁套、粉碎机构一和粉碎机构二,其中,所述移动活塞组件可移动的密封滑动配合于所述螺旋导向管道的内腔内,所述移动活塞组件上设置有内强力磁套,所述螺旋导向管道的外壁滑动配合有外滑动套,外滑动套的内壁设置有外强力磁套,所述外强力磁套与所述内强力磁套磁性相吸设置,所述粉碎机构一和粉碎机构二固定布设在所述外滑动套上,所述移动活塞组件的移动带动所述外滑动套沿着所述螺旋导向管道的延伸方向移动。

9.根据权利要求8所述的一种农业秸秆再利用地埋式发酵装置,其特征在于,所述移动活塞组件包括前活塞、后活塞和连接杆,所述连接杆的两端固定连接所述前活塞和后活塞,所述前活塞和后活塞与所述螺旋导向管道密封滑动配合,所述内强力磁套固定在所述连接杆上。

10.根据权利要求8所述的一种农业秸秆再利用地埋式发酵装置,其特征在于,所述外滑动套的底部与所述筛板的上端面之间还滑动配合设置,所述粉碎机构一和粉碎机构二均包括粉碎电机和粉碎刀片,所述粉碎刀片呈非对称的方式安装在所述粉碎电机的输出轴上。
