专利号: 2019101286795
申请人: 山东师范大学
专利类型:发明专利
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

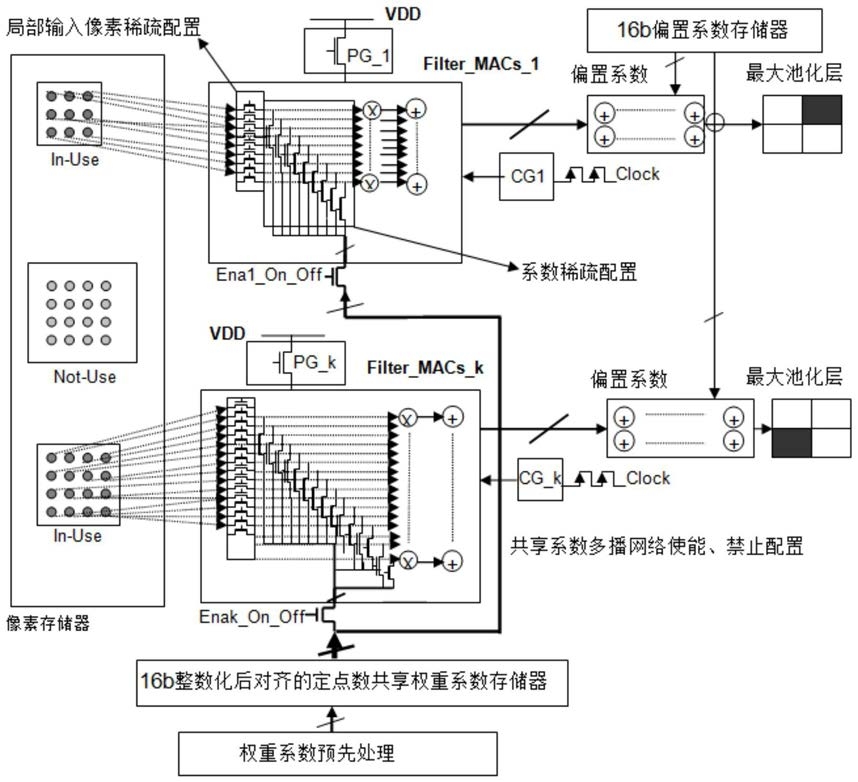

1.一种可配置神经卷积网络芯片系统,其特征在于,包括至少一个神经网络配置单元,每个所述神经网络配置单元,包括:稀疏单元,其用于分别稀疏配置每个局部像素及其相应权重系数,以适应卷积核大小变化;

滤波器乘累加阵列,其用于对稀疏配置后的每个局部像素与预设卷积核进行卷积运算,再利用每个局部像素对应的权重系数对相应卷积运算结果相乘后累加;

累加单元,其用于将预设偏置系数与滤波器乘累加阵列输出的卷积累加结果再相加,以调整隐藏神经元的难易激活程度;

最大池化单元,其用于将隐藏层神经元进行最大池化处理,以减少后面卷积的神经元数量。

2.如权利要求1所述的可配置神经卷积网络芯片系统,其特征在于,所述可配置神经卷积网络芯片系统,还包括:像素数据存储器,其用于存储图像中所有的局部像素数据。

3.如权利要求1所述的可配置神经卷积网络芯片系统,其特征在于,所述可配置神经卷积网络芯片系统,还包括:权重系数初始化单元,其用于对每个局部像素对应的权重系数进行初始化,整数化和对齐化为预设位数的数据。

4.如权利要求3所述的可配置神经卷积网络芯片系统,其特征在于,所述可配置神经卷积网络芯片系统,还包括:权重系数存储器,其用于存储所述权重系数初始化单元处理后的权重系数。

5.如权利要求4所述的可配置神经卷积网络芯片系统,其特征在于,所述权重系数存储器通过多播形式将其内存储的权重系数同步播送至滤波器乘累加阵列,以实现权重系数的共享。

6.如权利要求1所述的可配置神经卷积网络芯片系统,其特征在于,所述可配置神经卷积网络芯片系统,还包括:时钟门控单元,其与所述滤波器乘累加阵列相连;所述时钟门控单元用于为根据其输出的时钟信号来实现是否更新计算数据。

7.如权利要求1所述的可配置神经卷积网络芯片系统,其特征在于,所述可配置神经卷积网络芯片系统,还包括:供电门控单元,其与所述滤波器乘累加阵列相连;所述供电门控单元用于控制滤波器乘累加阵列的启停工作状态。

8.如权利要求1所述的可配置神经卷积网络芯片系统,其特征在于,所述可配置神经卷积网络芯片系统,还包括:偏置系数存储器,其用于存储预设偏置系数。

9.一种如权利要求1-8中任一项所述的可配置神经卷积网络芯片系统的配置方法,其特征在于,包括:分别稀疏配置每个局部像素及其相应权重系数,以适应卷积核大小变化;

对稀疏配置后的每个局部像素与预设卷积核进行卷积运算,再利用每个局部像素对应的权重系数对相应卷积运算结果相乘后累加;

将预设偏置系数与卷积累加结果再相加,以调整隐藏神经元的难易激活程度;

将隐藏层神经元进行最大池化处理,以减少后面卷积的神经元数量。

10.如权利要求9所述的可配置神经卷积网络芯片系统的配置方法,其特征在于,在分别稀疏配置每个局部像素及其相应权重系数之前,包括:对图像像素数据预先压缩处理,仅保留单通道灰度数据,去掉其余色度通道数据;

把图像分成不同的局域,得到图像中所有的局部像素数据;

对每个局部像素对应的权重系数进行初始化,整数化和对齐化为预设位数的数据;

或利用供电门控单元控制滤波器乘累加阵列的启停工作状态;

或利用时钟门控单元输出的时钟信号来实现是否更新计算数据;

或通过多播形式将权重系数存储器内存储的权重系数同步播送至滤波器乘累加阵列,以实现权重系数存储器和滤波器乘累加阵列之间的权重系数共享。
