专利号: 2019101296195
申请人: 河海大学
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-08-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

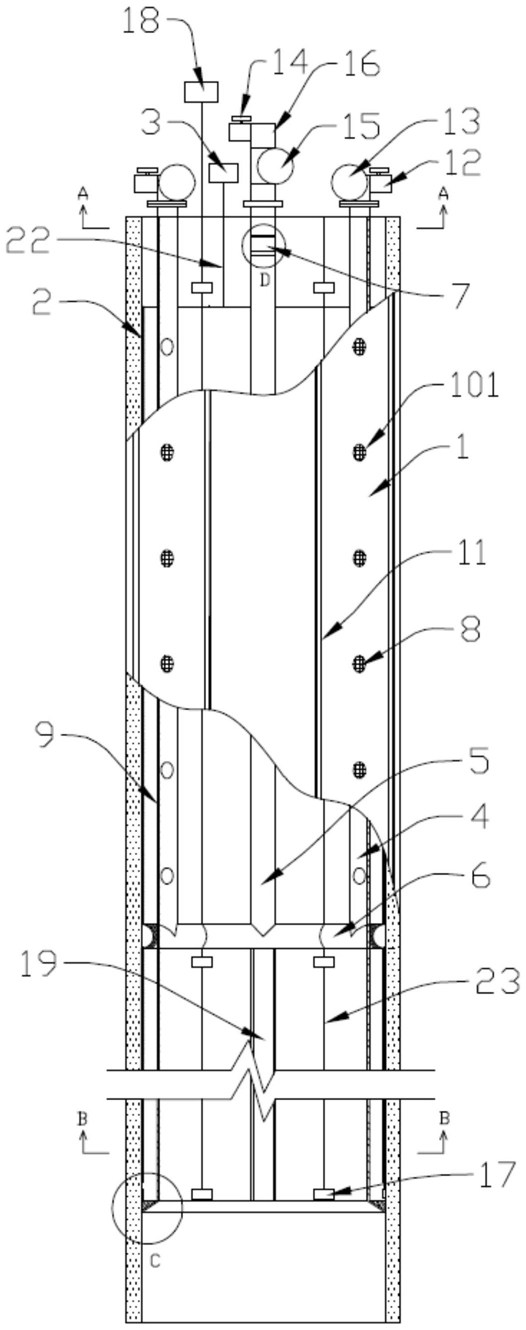

1.一种适用于湿陷性黄土的钢管桩,包括桩身(1),所述桩身(1)内部竖向贯通,其特征在于:还包括电热膜(2)、控制中心(3),所述桩身(1)内壁上固定有水流导管(4)、气流导管(5)、连通导管(6),所述水流导管(4)和气流导管(5)顶部从所述桩身(1)顶部伸出并分别连接外部的水泵和气泵、底部通过所述连通导管(6)连通,所述电热膜(2)贴设在所述桩身(1)内壁上,所述水泵、气泵、电热膜(2)与所述控制中心(3)信号关联,所述气流导管(5)入口处设置有可挡土透气的管内反滤装置(7),所述桩身(1)上开设有与所述水流导管(4)连通的透水孔(101),所述透水孔(101)内设置有可挡土透气的孔内反滤装置(8)。

2.根据权利要求1所述的一种适用于湿陷性黄土的钢管桩,其特征在于:所述连通导管(6)位于理论摩阻力中性点下方。

3.根据权利要求1所述的一种适用于湿陷性黄土的钢管桩,其特征在于:所述管内反滤装置(7)包括由下至上依次设置的下网状支撑(71)、挡土透气型半透膜(72)、上网状支撑(73),所述下网状支撑(71)与所述气流导管(5)的内壁固定,所述上网状支撑(73)与所述气流导管(5)可拆卸连接。

4.根据权利要求1所述的一种适用于湿陷性黄土的钢管桩,其特征在于:所述孔内反滤装置(8)包括由外至内依次设置的外网状支撑(81)、挡土透气型土工织物(82)、内网状支撑(83),所述外网状支撑(81)、内网状支撑(83)与所述透水孔(101)的孔壁固定。

5.根据权利要求1所述的一种适用于湿陷性黄土的钢管桩,其特征在于:还包括同心嵌套在所述桩身(1)内部的环形护筒(9),所述水流导管(4)、气流导管(5)、连通导管(6)固定在所述环形护筒(9)与桩身(1)之间。

6.根据权利要求5所述的一种适用于湿陷性黄土的钢管桩,其特征在于:还包括U型支撑(10),所述水流导管(4)、气流导管(5)、连通导管(6)背部通过所述U型支撑(10)与所述环形护筒(9)固定。

7.根据权利要求1所述的一种适用于湿陷性黄土的钢管桩,其特征在于:还包括加强肋(11),所述加强肋(11)沿周向均布固定在所述桩身(1)外壁上。

8.根据权利要求1所述的一种适用于湿陷性黄土的钢管桩,其特征在于:所述水流导管(4)与水泵之间安装有水流连通阀(12),所述水流连通阀(12)与所述水流导管(4)之间设置有水流压力表(13);所述气流导管(5)与气泵之间安装有气流连通阀(14),所述气流连通阀(14)与气流导管(5)之间设置有气流压力表(15)和气压控制器(16),所述水流连通阀(12)、气流连通阀(14)、气压控制器(16)与所述控制中心(3)信号关联。

9.根据权利要求8所述的一种适用于湿陷性黄土的钢管桩,其特征在于:还包括粘贴在所述桩身(1)内壁上的应变片(17),所述水流导管(4)、气流导管(5)分别设置有多根,且每根水流导管(4)与水泵之间分别连接水流连通阀(12)、水流压力表(13),每根气流导管(5)与气泵之间分别连接气流连通阀(14)、气流压力表(15)和气压控制器(16);所述应变片(17)沿所述桩身(1)内壁的轴向和周向间隔设置有多块,所述应变片(17)电连接数据采集仪(18),所述数据采集仪(18)与所述控制中心(3)信号关联。
