1.一种NiO/NG/NF复合电极材料及其制备方法,其特征在于,NiO/氮掺杂石墨烯(NG,nitrogen-doping graphene)/NF复合电极材料是将预处理的泡沫镍浸入含有乙酸镍、邻菲罗啉、乙醇和乙二醇混合溶液中,再与氢氧化钠的乙二醇溶液反应得到NiO/NG/NF多级网状结构复合电极材料,所述复合材料可用作超级电容器的电极材料,所述方法包括下述步骤:(1)泡沫镍预处理:将泡沫镍剪成1cm×1cm大小的正方形片,将泡沫镍放入丙酮中浸泡
5min,将泡沫镍取出,再将泡沫镍放入1mol/L的稀盐酸中浸泡5min,最后,将泡沫镍取出分别用去离子水和无水乙醇超声洗涤三次,在60℃的真空干燥箱中干燥;
(2)称取0.01-1mmol的乙酸镍溶于0.1-5ml乙二醇中,记为溶液a;
(3)称取0.001-0.1g邻菲罗啉溶于0.1-5ml乙醇中,记为溶液b;
(4)将配好的溶液a倒入溶液b,混合均匀后,放入石英舟①中,再将步骤(1)预处理的泡沫镍放入石英舟①中;

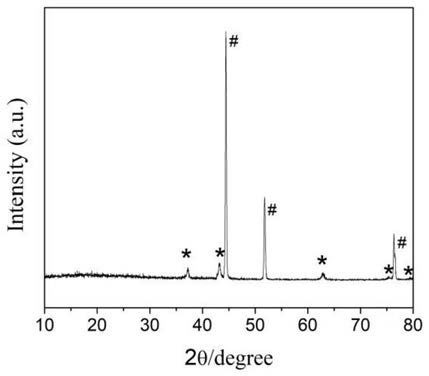

(5)将0.01-0.5g氢氧化钠和1-5ml乙二醇放入另一石英舟②中,使乙酸镍与氢氧化钠的摩尔比为1:1-1:20,将两个石英舟①和②先后放到的管式炉中,通氮气,以1-20℃/min的升温速度升温至400-600℃,保温1-12h,冷却后,得到NiO/NG/NF复合电极材料。
