专利号: 2019101311119
申请人: 淮阴工学院
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2025-03-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

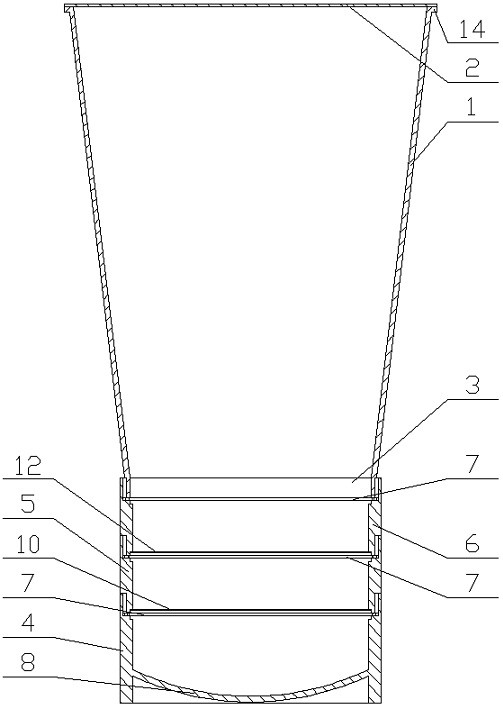

1.一种组装式奶茶杯,其特征在于:

包括杯筒(1),杯筒的上下两端为开口结构;

所述杯筒(1)的顶部密封固定有密封膜(2),所述杯筒(1)的底部密封固定连接有预装有奶液的奶杯(4),所述奶杯(4)的内壁位于杯口A处固定有盖膜A(9);

所述杯筒(1)与奶杯(4)之间螺纹并密封固定有中间杯,中间杯包括预装有糖粉的糖杯(5)和/或预装有料粒的料杯(6),中间杯的上端与杯筒下端螺纹并密封配合,中间杯的下端和奶杯(4)的上端螺纹并密封配合,在中间杯的数量≥2时,上下两个中间杯的上下端螺纹并密封配合,中间杯的杯底均为糯米纸,其中,所述糖杯(5)的内壁位于杯口B处固定有盖膜B(11),所述料杯(6)的内壁位于杯口C处固定有盖膜C(13),所述糖杯(5)的底部、位于糖杯的杯底的下方和料杯(6)的底部、位于料杯的杯底的下方分别设有底膜(18)。

2.如权利要求1所述的组装式奶茶杯,其特征在于:所述杯筒(1)的底部设有用于连接的连接管(3),所述连接管(3)的外壁设有外螺纹;

所述奶杯(4)位于杯口A处的内壁、所述糖杯(5)位于杯口B处的内壁,以及所述料杯(6)位于杯口C处的内壁均设有与外螺纹匹配的内螺纹;

所述糖杯(5)位于其杯底处的外壁和所述料杯(6)位于其杯底处的外壁均设有与内螺纹匹配的外螺纹。

3.如权利要求2所述的组装式奶茶杯,其特征在于:所述奶杯(4)的内壁位于内螺纹的下方、所述糖杯(5)的内壁位于内螺纹的下方,以及所述料杯(6)的内壁位于内螺纹的下方分别固定有密封圈(7);

内螺纹的轴向长度小于等于外螺纹的轴向长度,当外螺纹与内螺纹匹配连接至固定的时候,外螺纹的底部边沿压至于密封圈(7)的顶部。

4.如权利要求3所述的组装式奶茶杯,其特征在于:所述奶杯(4)的内壁位于杯口A处、所述糖杯(5)的内壁位于杯口B处、所述料杯(6)的内壁位于杯口C处分别设有槽口A(16),所述槽口A(16)的内壁为内螺纹;

所述密封圈(7)的底部固定于槽口A(16)的槽底A。

5.如权利要求1所述的组装式奶茶杯,其特征在于:所述糖杯(5)的内壁底部设有槽口B,所述糖杯的杯底的顶部边沿固定于槽口B的槽底B;

料杯(6)的内壁底部设有槽口C;所述料杯的杯底的顶部边沿固定于槽口C的槽底C。

6.如权利要求5所述的组装式奶茶杯,其特征在于:所述糖杯(5)的底膜(18)顶部的边沿分别与糖杯(5)的杯壁底部固定,所述料杯(6)的底膜(18)顶部的边沿分别与料杯(6)的杯壁底部固定。

7.如权利要求5所述的组装式奶茶杯,其特征在于:所述奶杯(4)的内壁位于槽口A(16)的槽底A位置处、糖杯(5)的内壁位于槽口A(16)的槽底A位置处和料杯(6)的内壁位于槽口A(16)的槽底A位置处分别设有槽口D(17);

所述盖膜A(9)的边沿固定于奶杯(4)的槽口D(17)的槽底D,所述盖膜B(11)的边沿固定于糖杯(5)的槽口D(17)的槽底D,所述盖膜C(13)的边沿固定于料杯(6)的槽口D(17)的槽底D。

8.如权利要求1所述的组装式奶茶杯,其特征在于:所述奶杯(4)的杯底A(8)为向下凸出的弧形结构。

9.如权利要求8所述的组装式奶茶杯,其特征在于:所述奶杯(4)的杯壁(15)底部低于杯底A(8)的最低处。
