专利号: 2019101320692
申请人: 山东星链信息科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

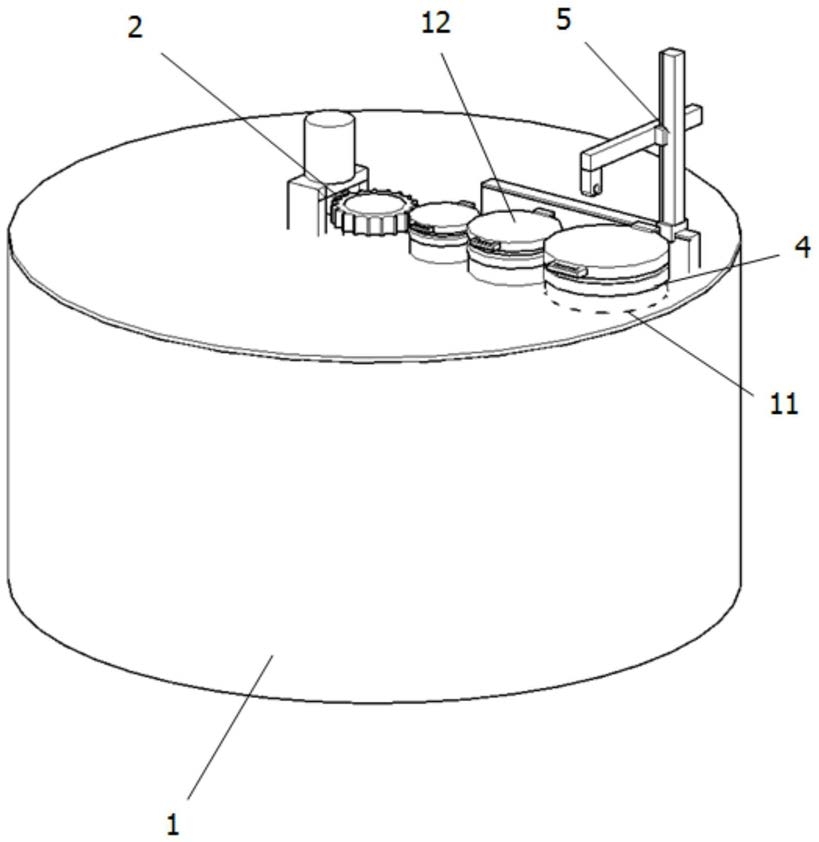

1.一种生物样本低温存储罐,包括:罐体、位移机构、存储单元、存取装置、提升机构;所述罐体为圆形腔体,该圆形腔体上端开设有三个用于生物样本存取的圆形通孔,该圆形通孔上端设置有密封盖,该位移机构由伺服电机、传动轴及托盘构成,该伺服电机设置在罐体上端面轴心一侧,传动轴与罐体同轴设置,其上端与伺服电机连接,下端穿过罐体上端壁向下垂直延伸悬置于罐体内,托盘与传动轴同轴设置在传动轴下端,存储单元设置有多个,分别放置在罐体内的托盘上,存取装置设置有三个,分别对应罐体上端开设的三个圆形通孔设置,提升机构为三轴悬臂式机械手,设置在罐体上端面,靠近存取装置设置;

其特征在于:所述罐体上端开设的三个圆形通孔呈间隔排列设置在罐体上端的一条半径线上,该三个圆形通孔为不同直径的圆形通孔,其靠近罐体外周侧的圆形通孔直径最大,靠近罐体轴心的圆形通孔直径最小,位于中间的圆形通孔直径小于靠近罐体外周侧的圆形通孔直径,大于靠近罐体轴心的圆形通孔直径;

所述位移机构传动轴上设置的托盘有三个,该三个托盘按直径大小不同分层设置在传动轴上,其下层的托盘直径最大,上层托盘直径最小,中间托盘直径居中,该三个托盘沿上端面至下端面均开设有多个通孔;

所述多个存储单元以罐体轴心为基点分内外三层呈环形阵列设置在罐体内,其靠近罐体内壁的一层直径最大,设置在位移机构直径最大的托盘上,靠近罐体轴心的一层直径最小,设置在位移机构直径最小的托盘上,中间一层直径居中,设置在位移机构直径居中的托盘上,该存储单元包括:外壳、内壳、存储架;该外壳和内壳均设置为圆筒状,内壳嵌套在外壳内,内壳外周侧与下端面与外壳内壁均呈抵接状态,该内壳上端设置有环形凸台,该环形凸台内侧壁沿上端向下开设有环形卡槽,该存储架为设置有上盖的圆管,并通过上盖卡在内壳上端环形凸台内侧壁开设的环形卡槽内,悬置于内壳的空腔内,该存储架上设置有多个存储部,该存储部一端设置在存储架外周侧,另一端朝向存储架轴心延伸设置,所述外壳沿外周侧向内开设有多个长条形通孔一,该多个长条形通孔一等距间隔轴向开设在外壳侧壁上,外壳沿下端面向上开设有多个三角形通孔一,该多个三角形通孔一以外壳轴心为基点呈圆形阵列设置,所述内壳对应外壳,沿外周侧向内开设有多个长条形通孔二,该多个长条形通孔二等距间隔轴向开设在内壳侧壁上,沿下端面向上开设有多个三角形通孔二,该多个三角形通孔二以内壳轴心为基点呈圆形阵列设置;

所述存取装置包括:支撑环、伸缩管,该支撑环对应罐体上端面开设的圆形通孔设置有三个,分别设置在三个圆形通孔上端口,其内壁设置有多条螺旋状凹槽,伸缩管嵌套在支撑环内,其外周侧对应支撑环内壁上设置的多条螺旋状凹槽,设置有多条螺旋状凸起,该多条螺旋状凸起与多条螺旋状凹槽呈相互咬合状态设置。

2.根据权利要求1所述的一种生物样本低温存储罐,其特征在于:所述位移机构上设置的三个托盘上端面,对应多个存储单元均开设有多个圆形凹槽,该圆形凹槽直径均略大于对应的存储单元下端直径。

3.根据权利要求2所述的一种生物样本低温存储罐,其特征在于:所述外壳与内壳在初始阶段,对应的长条形通孔一和长条形通孔二呈连通状态,对应的三角形通孔一和三角形通孔二呈连通状态,此时,内壳的空腔与外部空间为连通状态,在内壳旋转后,对应的长条形通孔一和长条形通孔二呈错位状态,对应的三角形通孔一和三角形通孔二呈错位状态,此时,内壳的空腔与外部空间隔离,形成一个独立的空腔。

4.根据权利要求3所述的一种生物样本低温存储罐,其特征在于:所述存储架同轴设置有多个圆形隔板,该多个圆形隔板分多层等距间隔设置,该圆形隔板直径略小于环形凸台内腔直径设置。

5.根据权利要求4所述的一种生物样本低温存储罐,其特征在于:所述存储架直径大小对应存储单元直径设置,相对直径大的存储架设置在相对直径大的存储单元内,存储部直径大小对应存储架直径设置,相对直径大的存储部设置在相对直径大的存储架内,该多个存储部通过多个圆形隔板隔离,分层设置在存储架上。

6.根据权利要求5所述的一种生物样本低温存储罐,其特征在于:所述存储部为一端设置有活动门的圆形空腔,以存储架轴心为基点呈圆形阵列设置在存储架上。

7.根据权利要求6所述的一种生物样本低温存储罐,其特征在于:所述环形凸台上部沿外周侧向内开设有多个弧形凹槽。

8.根据权利要求7所述的一种生物样本低温存储罐,其特征在于:所述伸缩管下端口对应内壳上端的环形凸台设置有环形槽口,该环形槽口侧壁上对应凸台上部外周侧开设的多个三角形凹槽设置有多个凸起,该凸起一端设置有弹簧埋设在环形槽口侧壁内,另一端凸出于环形槽口侧壁设置。

9.根据权利要求8所述的一种生物样本低温存储罐,其特征在于:所述伸缩管呈顺时针旋转时,沿罐体上端开设的圆形通孔进入罐体内,与移动至圆形通孔正下方的存储单元的内壳上端环形凸台相接触,伸缩管下端口的环形槽口与内壳上端环形凸台相咬合,同时,环形槽口侧壁上的多个凸起卡在环形凸台上部外周侧设置的多个三角形凹槽内。
