专利号: 201910133332X
申请人: 重庆邮电大学
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种快速判定小区是否支持eMTC的方法,其特征在于,包括以下步骤:

步骤1:eMTC终端上电,确定终端支持eMTC的能力,初始化支持的频段;

步骤2:根据确定eMTC支持的频段能力,在支持的频段中进行信号强度盲扫,测量给出各个频点的信号强度,然后根据信号强度大小,从大到小进行排序;

步骤3:在有信号的频点列表中,根据信号强度从大到小依次取出频点,然后对该频点上的PSS/SSS进行检测,检测是否有物理信号标识Pcell Id,如果没有检测出有效Pcell Id,则选择次强频点,继续检测PSS/SS;

步骤4:如果在一个频点上检测出有效的Pcell Id,则在PSS/SSS信号确定的时频位置上,根据每个eMTC的PBCH数据占据4个符号长度来提取出eMTC PBCH的第一次重复和第二次重复的PBCH数据块;

步骤5:将提取出的两个eMTC PBCH数据分别组成两块完整的PBCH数据,然后进行相关计算,如果存在相关峰值,则表明该小区支持eMTC业务,否则不支持eMTC业务;

步骤6:如果步骤5中的判定小区支持eMTC业务,则根据eMTC的PBCH合并算法,采用常规解读eMTC PBCH内容,在解析eMTC PBCH数据过程中,如果判定其eMTC PBCH的CRC校验正确,则最终确定该小区支持eMTC业务,否则继续搜索下一个频点,直到搜索完所有存在信号强度的频点。

2.根据权利要求1所述的一种快速判定小区是否支持eMTC的方法,其特征在于,所述步骤2根据确定eMTC支持的频段能力,在支持的频段中进行信号强度盲扫,测量给出各个频点的信号强度,然后根据信号强度大小,从大到小进行排序,具体包括:根据eMTC终端支持的频段,对每个频段进行宽带扫描,测量每个频点上的RSSI信号质量,如果eMTC支持多个频段,则一个频段扫描完之后,继续扫描另外一个频段,然后将所有的测量RSSI频点根据RSSI的强度从大到小进行排序。

3.根据权利要求2所述的一种快速判定小区是否支持eMTC的方法,其特征在于,所述步骤3具体包括:

eMTC终端根据RSSI信号强度从大到小的次序,依次确定该频点上是否存在有效的PSS/SSS信号,RSSI测量模块确定了频点之后,进行射频前端设置,在FFT之后即是该频点的时频数据;在接收到的时频数据中搜索到PSS/SSS同步信号,eMTC终端需要检测出网络标识1和网络标识2,然后组成Pcell Id,同步根据PSS和SSS的位置检查小区循环前缀模式,该盲检测过程和LTE方法完全相同,采用本地PSS/SSS信号和接收到的PSS/SSS信号进行相关计算即可。

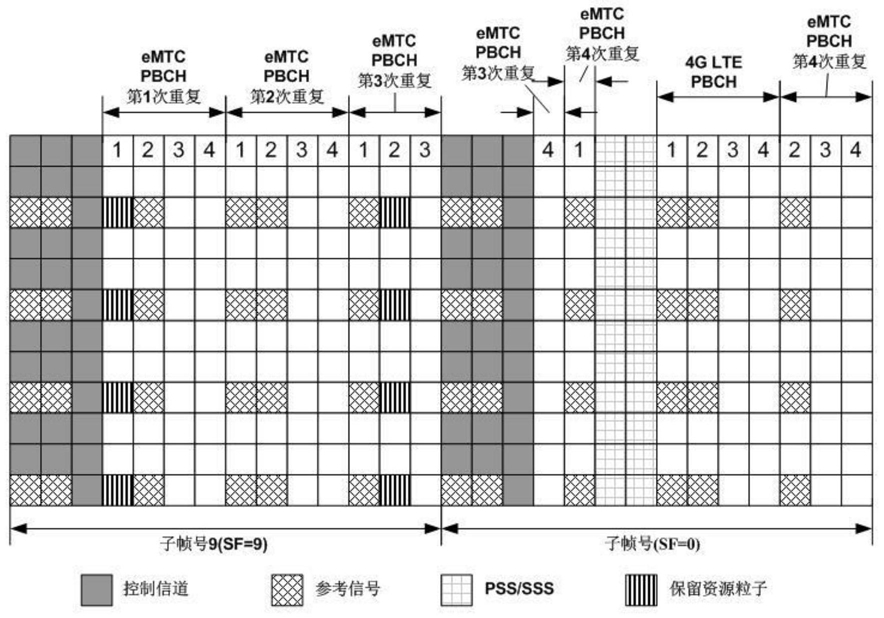

4.根据权利要求3所述的一种快速判定小区是否支持eMTC的方法,其特征在于,所述步骤4中提取出eMTC PBCH的第一次重复和第二次重复的PBCH数据块,具体包括:根据在频点上检测到的PSS/SSS信号,以及检测得到的循环前缀模式,就可以根据36.211中的关于eMTC的PBCH分布定义以及eMTC PBCH数据块相关计算模块,取出对应的eMTC PBCH数据,如果是该频点属于FDD频点,则确定资源粒子位置关系,根据频点是FDD还是TDD性质,以及检测到的CP模式,选择eMTC PBCH时频分布方式,在对应的位置中取出eMTC PBCH的第一次重复PBCH块和第二次重复PBCH块。

5.根据权利要求4所述的一种快速判定小区是否支持eMTC的方法,其特征在于,在eMTC PBCH数据块相关计算模块中,对eMTC PBCH第一重复数据块和第二次重复数据块直接进行相关计算,如果存在相关峰值,则表明该小区支持eMTC业务,否则直接判定该小区不支持eMTC业务,进入到下一个频点的搜索过程。

6.根据权利要求5所述的一种快速判定小区是否支持eMTC的方法,其特征在于,如果在进行eMTC PBCH数据块相关计算过程中确定该小区支持eMTC业务,那么eMTC PBCH解析模块则根据PSS/SSS检测模块,确定小区参数,提取出相关的参考信号CRS,进行信道估计,然后对重复eMTC PBCH传输进行合并解析,最终解析出eMTC PBCH数据,该过程和常规eMTC PBCH解析相同,如果eMTC PBCH的CRC校验正确,则最终确定该小区支持eMTC业务,否则继续尝试其它频点。
