专利号: 201910134343X
申请人: 张敬
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-08-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

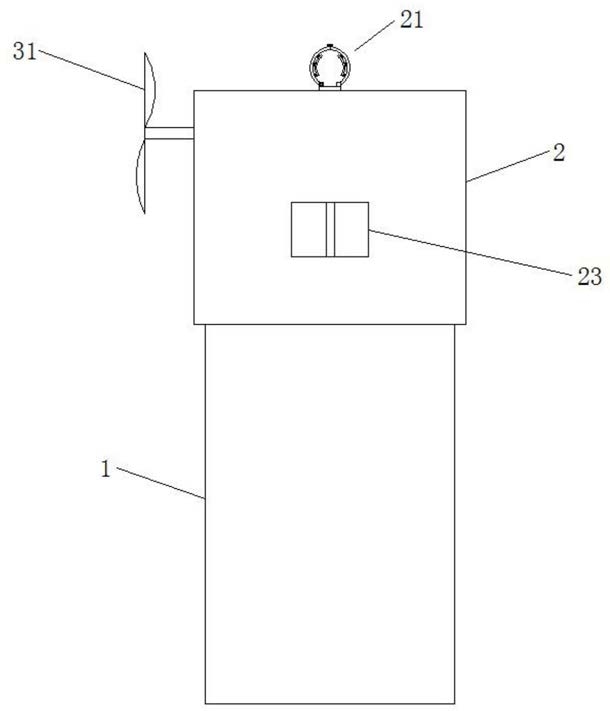

1.一种便调式实蝇诱捕器,包括透明瓶体和瓶盖,所述瓶盖盖设在透明瓶体口部并通过螺纹连接,所述透明瓶体为上部开口的空腔结构,所述透明瓶体内底面上设置有与其底部相匹配的海绵,所述海绵吸附有引诱水,其特征在于,所述瓶盖顶面上设置有可转动调节的挂扣,所述挂扣包括底座、两个弧形扣环和固定块,所述底座顶面的边缘处设置有若干的卡块,所述底座的顶面中部设置有凸台,所述凸台顶面两侧上均设置有铰接座,所述弧形扣环的下端与铰接座铰接设置,所述弧形扣环上端顶面设置有连接块,两个弧形扣环的连接块拼合时可通过固定块对弧形扣环进行固定;

所述瓶盖顶面中部设置有挂扣安装槽,所述挂扣安装槽的上部内壁两侧均设置有内缘,所述内缘的底部设置有与卡块相匹配的卡槽,所述底座设置在挂扣安装槽内并可沿挂扣安装槽上下运动,所述底座运动至最下端时卡块与卡槽脱离;

所述瓶盖内的中部设置有水平的固定板,所述瓶盖上位于固定板下方的侧面上设置有入虫口;

还包括风车装置,所述风车装置包括风叶、水平传动杆、主动斜齿轮、垂直传动杆、从动斜齿轮和色板,所述水平传动杆贯穿瓶盖位于固定板上方的侧面并伸入瓶盖内,所述水平传动杆与瓶盖侧面可转动连接,所述风叶固定安装在水平传动杆的伸出端,所述主动斜齿轮固定安装在水平传动杆的伸入端,所述垂直传动杆安装在固定板上,所述垂直传动杆与固定板可转动连接,所述从动斜齿轮固定安装在垂直传动杆的上端,所述主动斜齿轮与从动斜齿轮为传动连接,所述色板固定安装在垂直传动杆的下部侧面上。

2.根据权利要求1所述的便调式实蝇诱捕器,其特征在于,所述透明瓶体口部外侧面上设置有外螺纹,所述瓶盖下部内侧面上设置有与外螺纹相匹配的内螺纹。

3.根据权利要求1所述的便调式实蝇诱捕器,其特征在于,所述入虫口设置有两个,两个入虫口沿瓶盖的中心对称设置。

4.根据权利要求1所述的便调式实蝇诱捕器,其特征在于,所述色板设置有四块,四块色板均匀安装在垂直传动杆的侧面上。

5.根据权利要求1所述的便调式实蝇诱捕器,其特征在于,所述色板表面的颜色为黄色或蓝色。

6.根据权利要求1所述的便调式实蝇诱捕器,其特征在于,所述色板表面上设置有荧光层。

7.根据权利要求1所述的便调式实蝇诱捕器,其特征在于,所述连接块的外侧面上设置有凹槽,所述固定块呈倒凹字形,所述固定块的两内侧面上设置有与凹槽相匹配的凸起。

8.根据权利要求1所述的便调式实蝇诱捕器,其特征在于,所述弧形扣环的内侧面上设置有与其弧度相同的橡胶条,所述橡胶条通过弹簧与弧形扣环连接,所述弹簧的一端与弧形扣环的内侧面固定连接,另一端与橡胶条的外侧面固定连接。
