专利号: 2019101357413
申请人: 泉州科源三维设计有限责任公司
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2024-05-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

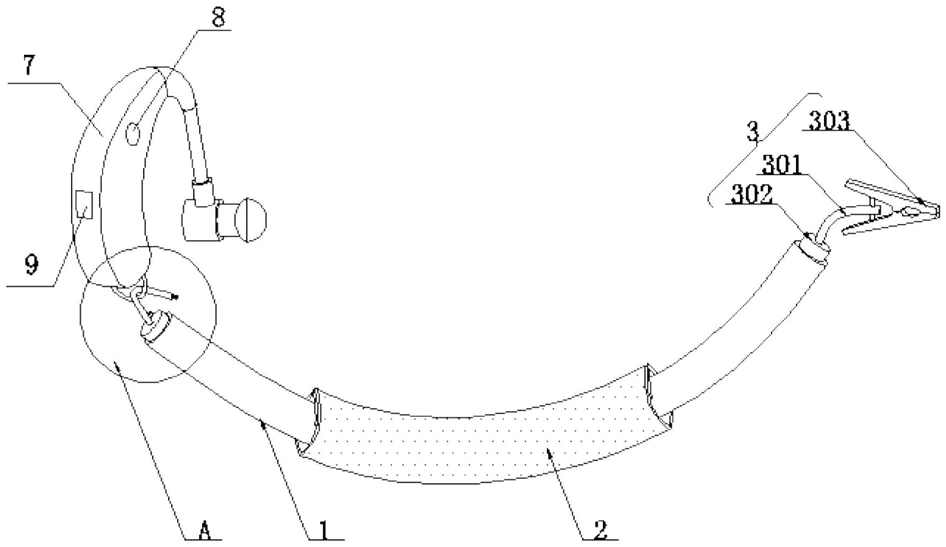

1.一种助听器佩戴辅助装置,包括项圈(1)、固定组件(3)、连接结构(4)和挂耳组件,其中,所述项圈(1)的外表面套接有防护垫(2),所述项圈(1)的一端固定连接有固定组件(3),所述项圈(1)的另一端通过连接结构(4)与助听器本体(7)的一端可拆卸的连接,所述助听器本体(7)的另一端设置有助听耳机;其特征在于,所述助听器本体(7)还可拆卸的卡合连接于所述挂耳组件上,且所述挂耳组件可配挂在使用者的耳朵上;其中,

所述挂耳组件包括相互连接在一起的挂设段和卡合段(10),其中,所述助听器本体(7)能够可拆卸的卡合在所述卡合段(10)上,所述卡合段(10)环绕在所述挂设段的内侧,且所述挂设段由多节连接单元段一(14)和连接单元段二(15)依次连接在一起,且连接单元段一(14)与连接单元段二(15)之间的连接角度为可调节设置,以便适应不同使用者耳朵形状大小的贴合挂设佩戴。

2.根据权利要求1所述的一种助听器佩戴辅助装置,其特征在于,所述卡合段(10)上设置有卡合孔(11)、调节环套(12)和连接条(13),所述助听器本体(7)上设置有连接孔一(8)和连接孔二(9),所述连接孔一(8)和连接孔二(9)在所述助听器本体(7)的相邻的两个平面内,且卡合孔(11)与所述连接孔一(8)位置相对应的设置,所述连接孔二(9)与所述调节环套(12)的位置相对应,且所述连接条(13)固定连接在所述调节环套上,且能够伸入所述连接孔二(9)中以便对所述助听器本体进行固定,所述助听器本体(7)的至少一个面与所述卡合段(10)的弧面内侧相紧贴设置。

3.根据权利要求2所述的一种助听器佩戴辅助装置,其特征在于,所述连接单元段一(14)与连接单元段二(15)之间采用角度调节固定组件连接在一起,且当所述角度调节固定组件在自然状态下时,所述连接单元段一(14)与连接单元段二(15)之间的角度为固定锁紧设置,当向所述角度调节固定组件的径向方向按压时,所述连接单元段一(14)与连接单元段二(15)之间解锁,以便对二者之间的角度进行调节。

4.根据权利要求3所述的一种助听器佩戴辅助装置,其特征在于,所述度调节固定组件包括弹性锥筒(18)、锁紧弹片和铰接块(24)、调节球(23)和挡块(16),其中,所述弹性锥筒(18)为锥形结构,且所述弹性锥筒(18)沿着轴向方向设置有开口,以便使得所述弹性锥筒(18)的大端朝向径向外侧方向具有弹力,所述弹性锥筒(18)的小端连接至连接单元段一(14),所述连接单元段一(14)的端部腔体内设置有挡块(16),所述挡块(16)内限位有所述调节球(23),所述连接单元段二(15)固定连接在所述调节球(23)上,所述弹性锥筒(18)的内壁的外端连接在所述锁紧弹片的抵靠段(21),所述锁紧弹片的中部采用铰接块(24)铰接在弹性锥筒(18)内壁,所述锁紧弹片的锁紧端(17)抵靠锁紧在所述调节球(23)上,所述弹性锥筒(18)的径向外弹力使得所述锁紧弹片的锁紧端(17)锁紧抵靠在调节球(23)上,且按压所述弹性锥筒(18)向径向内侧移动,使得所述锁紧端(17)松开所述调节球(23)。

5.根据权利要求4所述的一种助听器佩戴辅助装置,其特征在于,所述弹性锥筒(18)的大端侧设置有多个轴向孔(20),所述轴向孔(20)内设置有拉杆(19),所述拉杆(19)的外端朝向弹性锥筒的径向外侧延伸,且所述拉杆的外端与所述弹性片的抵靠段(21)之间采用拉簧(22)连接在一起。

6.根据权利要求2所述的一种助听器佩戴辅助装置,其特征在于,所述防护垫(2)包括垫片(201),所述垫片(201)的下表面侧边固定连接有公魔术贴(202),所述垫片(201)的上表面侧边固定连接有母魔术贴(203),所述项圈(1)与防护垫(2)之间通过公魔术贴(202)和母魔术贴(203)的粘合固定连接。

7.根据权利要求6所述的一种助听器佩戴辅助装置,其特征在于,所述垫片(201)包括硅胶垫(2011),所述硅胶垫(2011)的外表面固定连接有棉布层(2012),所述棉布层(2012)的外表面固定连接有防水层(2013),所述防水层(2013)的内部填充物是一种防水面料材质的构件。

8.根据权利要求7所述的一种助听器佩戴辅助装置,其特征在于,所述固定组件(3)包括固定绳(301),所述固定绳(301)的一端固定连接有第一连接片(302),所述固定绳(301)的另一端固定连接有固定夹(303),所述项圈(1)与固定组件(3)之间通过第一连接片(302)固定连接。

9.根据权利要求2所述的一种助听器佩戴辅助装置,其特征在于,所述连接结构(4)与助听器本体(7)之间设置有限位绳(6),所述连接绳(401)能够绕过所述限位绳(6)连接在一起,且所述连接结构(4)包括连接绳(401),所述连接绳(401)的一端固定连接有连接扣眼(402),所述连接绳(401)的另一端固定连接有连接扣(403),所述连接扣眼(402)与连接扣(403)能够扣合,所述项圈(1)与连接结构(4)之间通过第二连接片(5)固定连接。

10.根据权利要求1-9任意一项所述的一种助听器佩戴辅助装置,其特征在于,所述挂设段的形状构设为耳朵外形的形状。
