专利号: 2019101372108
申请人: 泉州市金永贸进出口有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2025-04-02
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

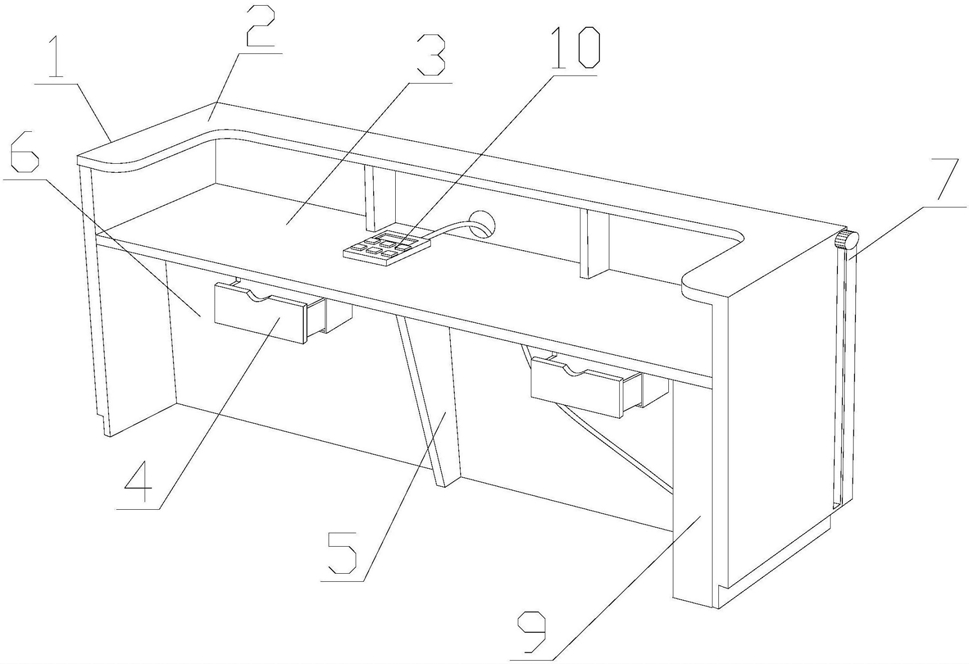

1.一种企业管理用咨询台,包括咨询台本体(1)、平板(2)、工作板(3)、抽屉柜(4)、支撑板(5)、外板(6)、电源装置(9)和控制器(10),其特征在于:还包括拓展写字平台(7)和收纳箱(8),所述咨询台本体(1)顶端面与平板(2)平行,并且咨询台本体(1)顶端面外侧边与平板(2)进行插接,所述平板(2)内侧顶端设置有凹槽,并且平板(2)内侧凹槽与工作板(3)进行胶接,所述工作板(3)底端面左右端设置有两个抽屉柜(4),并且工作板(3)底端面左右端均与两个抽屉柜(4)进行铆接,所述工作板(3)底端面中部与支撑板(5)进行胶接,并且支撑板(5)后端面与咨询台本体(1)内侧中部进行胶接,所述咨询台本体(1)内侧前端面与外板(6)距离70cm,并且外板(6)顶端面与工作板(3)进行胶接,所述咨询台本体(1)前端面左右侧设置有拓展写字平台(7),所述咨询台本体(1)前端面中部安装有收纳箱(8),所述外板(6)右端内侧设置有隔离箱,并且外板(6)右端内侧隔离箱与电源装置(9)进行螺栓连接,所述工作板(3)顶端面中部设置有控制器(10),所述控制器(10)后端通过导线与电源装置(9)进行插接,所述电源装置(9)与控制器(10)电连接,所述拓展写字平台(7)由折叠板(71)、铰座(72)、转轴(73)、旋钮(74)、第二铰座(75)、支撑架(76)、垫脚(77)和折叠滑台(78)组成,所述折叠板(71)底端面顶部设置有两个铰座(72),所述折叠板(71)底端面顶部与两个铰座(72)进行螺栓连接,所述铰座(72)内径与转轴(73)外径相同,并且铰座(72)内径与转轴(73)外径进行插接,所述转轴(73)右端面内径设置有内螺纹,并且转轴(73)右端面内径与旋钮(74)进行螺纹连接,所述折叠板(71)底端面底部设置有两个第二铰座(75),所述折叠板(71)底端面底部与两个第二铰座(75)进行螺栓连接,所述第二铰座(75)内径尺寸与支撑架(76)外径尺寸相同,并且第二铰座(75)内径与支撑架(76)外径进行插接,所述咨询台本体(1)前端面左右侧设置有滑槽,并且咨询台本体(1)前端面左右侧与转轴(73)进行滑动连接。

2.根据权利要求1所述一种企业管理用咨询台,其特征在于:所述折叠滑台(78)由折叠架(781)、第三铰座(782)、滑块(783)、定位螺栓(784)、弹簧(785)、扣块(786)、滑轨(787)和限位凹槽(788)组成,所述折叠架(781)底端面外径与第三铰座(782)内径尺寸相同,并且折叠架(781)底端面外径与第三铰座(782)进行螺栓连接,所述第三铰座(782)底端面与滑块(783)平行,并且第三铰座(782)底端面与滑块(783)进行焊接,所述滑块(783)顶端面左右侧设置有两个顶柱,并且滑块(783)顶端面的两个顶柱与弹簧(785)进行插接,所述滑块(783)顶端面左右侧的顶柱外径与扣块(786)内径相同,并且滑块(783)顶端面顶柱外径与扣块(786)内径进行插接,所述折叠架(781)前后端面内径与定位螺栓(784)外径相同,并且折叠架(781)前后端面内径与定位螺栓(784)进行螺栓连接,所述定位螺栓(784)外径与滑轨(787)前后端滑槽高度相同,并且滑块(783)前后端通过定位螺栓(784)与滑轨(787)进行滑动连接,所述扣块(786)中部凸起2cm,并且扣块(786)顶端面通过弹簧(785)与限位凹槽(788)进行插接,所述支撑架(76)顶端内侧设置有第二转轴,并且折叠架(781)顶端内径与支撑架(76)内侧第二转轴外径进行插接。

3.根据权利要求1所述一种企业管理用咨询台,其特征在于:所述收纳箱(8)由上存放箱(81)、上板(82)、铰链(83)、转板(84)、电动推杆(85)、固定板(86)、第二支撑板(87)和下存放箱(88)组成,所述上存放箱(81)顶端面贴合上板(82),并且上存放箱(81)与上板(82)进行插接,所述上板(82)顶端面设置有两个铰链(83),并且通过两个铰链(83)与转板(84)进行转动连接,所述转板(84)左右端面设置有两个电动推杆(85),并且两个电动推杆(85)顶部与转板(84)左右端面中部进行铆接,所述上板(82)底端面左右侧设置有两个固定板(86),并且电动推杆(85)底端通孔与两个固定板(86)进行铆接,所述固定板(86)底端面与第二支撑板(87)进行焊接,所述第二支撑板(87)底端面与下存放箱(88)呈垂直结构,并且第二支撑板(87)底端面贴合于下存放箱(88)顶端面,所述上存放箱(81)顶端面贴合于工作板(3)底端面,并且上存放箱(81)顶端面与工作板(3)进行胶接,所述固定板(86)左右外侧贴合于咨询台本体(1)内侧左右板面,并且固定板(86)左右外侧与咨询台本体(1)内侧左右板面进行胶接,所述电动推杆(85)与控制器(10)电连接。

4.根据权利要求1所述一种企业管理用咨询台,其特征在于:所述折叠板(71)旋转角度为0~180度,并且折叠板(71)高度尺寸低于咨询台本体(1)高度尺寸。

5.根据权利要求1所述一种企业管理用咨询台,其特征在于:所述支撑架(76)旋转角度范围为0~90度,并且支撑架(76)展开状态下与折叠板(71)呈垂直结构。

6.根据权利要求2所述一种企业管理用咨询台,其特征在于:所述扣块(786)长度宽度尺寸与限位凹槽(788)长度宽度尺寸相同,并且扣块(786)形状为弓字型结构。

7.根据权利要求3所述一种企业管理用咨询台,其特征在于:所述上存放箱(81)底端与下存放箱(88)形状尺寸相同,并且上存放箱(81)底端与下存放箱(88)两个呈中心对称。

8.根据权利要求3所述一种企业管理用咨询台,其特征在于:所述转板(84)表面喷涂有

2mm厚的氟碳漆,并且转板(84)表面为光滑表面。

9.根据权利要求3所述一种企业管理用咨询台,其特征在于:所述弹簧(785)设置有两个,并且两个弹簧(785)圈数均为7圈。
