专利号: 201910137217X
申请人: 泉州市金永贸进出口有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 教育;密码术;显示;广告;印鉴
更新日期:2025-03-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

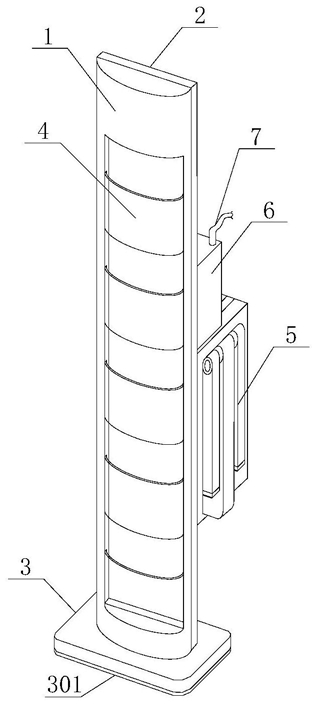

1.一种企业管理用宣传架,所述企业管理用宣传架前端设置有架体(1),所述架体(1)后端与支撑板(2)进行螺栓连接,所述架体(1)与支撑板(2)底端均与配重块(3)顶端中部进行垂直螺栓连接,所述架体(1)前端面与放置框(4)进行卡扣连接,所述支撑板(2)后端中下部与折叠座椅(5)通过焊锡进行水平焊接,所述支撑板(2)后端中上部与锁紧装置(6)进行水平螺栓连接,所述锁紧装置(6)顶端面右后端设置有外接电源线(7),所述折叠座椅(5)由座椅(501)、坐垫(502)、靠背(503)、限位块(504)、连接轴(505)、锁孔(506)、折叠支撑脚(507)和第一开关(508)组成,所述座椅(501)顶端面与坐垫(502)进行水平螺栓连接,所述座椅(501)顶端面后端与靠背(503)由前至后呈一百二十度夹角进行转动连接,所述座椅(501)顶端面后端与限位块(504)通过焊锡进行水平焊接,所述座椅(501)前端面左端与连接轴(505)进行水平插接,所述座椅(501)右端面前端设置有锁孔(506),所述座椅(501)底端中部与折叠支撑脚(507)进行水平螺栓连接,所述座椅(501)右端面前端且锁孔(506)内部左端设置有第一开关(508),所述连接轴(505)前端与支撑板(2)通过焊锡进行水平焊接,所述锁紧装置(6)由箱体(601)、第二开关(602)、第三开关(603)、第一电机(604)、第二电机(605)、第一锥齿轮(606)、第二锥齿轮(607)、转轴(608)、齿轮(609)、螺杆(610)、导套(611)和锁块(612)组成,所述箱体(601)顶端面右端设置有第二开关(602),所述箱体(601)顶端面左端设置有第三开关(603),所述箱体(601)内部顶端右边后方与第一电机(604)进行螺栓连接,所述箱体(601)内部顶端左边后方与第二电机(605)进行螺栓连接,所述第一电机(604)和第二电机(605)底端均设置有第一锥齿轮(606),并且第一电机(604)和第二电机(605)底端中部均与第一锥齿轮(606)进行垂直螺栓连接,所述第一锥齿轮(606)底端后方均与第二锥齿轮(607)呈九十度夹角相互啮合,所述第二锥齿轮(607)中部内径与转轴(608)右端进行垂直螺栓连接,所述转轴(608)左端外径贯穿齿轮(609)中部内径与齿轮(609)进行垂直螺栓连接,并且转轴(608)左右两端均与箱体(601)内壁进行水平转动连接,所述箱体(601)内部底端左右两端前方均与导套(611)通过焊锡进行垂直焊接,所述导套(611)内径与螺杆(610)进行上下垂直滑动连接,所述螺杆(610)均与齿轮(609)相互啮合,所述螺杆(610)底端与锁块(612)通过焊锡进行垂直焊接,所述箱体(601)前端面与支撑板(2)进行水平螺栓连接,所述锁块(612)底端与锁块(506)进行垂直插接。

2.根据权利要求1所述一种企业管理用宣传架,其特征在于:所述折叠支撑脚(507)由传动箱(5071)、固定套(5072)、转动轴(5073)、支撑脚(5074)、垫块(5075)、电动马达(5076)、大齿轮(5077)、小齿轮(5078)、大皮带轮(5079)、皮带(50710)、小皮带轮(50711)和固定轴(50712)组成,所述传动箱(5071)右端中部与固定套(5072)进行垂直焊接,所述转动轴(5073)位于固定套(5072)前后两端并且均与固定套(5072)进行水平转动连接,所述转动轴(5073)左端均与支撑脚(5074)进行焊接,所述支撑脚(5074)左端面均与垫块(5075)进行粘接,所述传动箱(5071)内部前端与电动马达(5076)进行螺栓连接,所述电动马达(5076)后端中部通过输出轴与大齿轮(5077)进行插接,并且大齿轮(5077)后端与传动箱(5071)进行转动连接,所述大齿轮(5077)右端与小齿轮(5078)相互啮合,并且小齿轮(5078)后端与传动箱(5071)进行转动连接,所述小齿轮(5078)前端与大皮带轮(5079)进行水平焊接,所述大皮带轮(5079)右端通过皮带(50710)与小皮带轮(50711)进行水平传动连接,所述小皮带轮(50711)前端两端中部均通过固定轴(50712)与转动轴(5073)中部内径进行焊接,所述传动箱(5071)顶端与折叠座椅(5)进行水平螺栓连接。

3.根据权利要求1所述一种企业管理用宣传架,其特征在于:所述第一开关(508)与电动马达(5076)电连接,所述第二开关(602)与第一电机(604)电连接,所述第三开关(603)与第二电机(605)电连接,所述第一开关(508)、第二开关(602)和第三开关(603)均与外接电源线(7)电连接。

4.根据权利要求1所述一种企业管理用宣传架,其特征在于:所述配重块(3)底端设置有橡胶防滑垫(301),并且橡胶防滑垫(301)的长宽尺寸与配重块(3)相等。

5.根据权利要求1所述一种企业管理用宣传架,其特征在于:所述放置框(4)由上之下均设置有五个,并且放置框(4)之间的距离为20cm,且放置框(4)均为透明弧形状。

6.根据权利要求1所述一种企业管理用宣传架,其特征在于:所述折叠座椅(5)均设置有两张,并且分布于支撑板(2)左右两端,且两张折叠座椅(5)折叠后的厚度等于支撑板(2)的宽度。

7.根据权利要求2所述一种企业管理用宣传架,其特征在于:所述支撑脚(5074)展开后的的长度均等于折叠座椅(5)与地面的高度。

8.根据权利要求1所述一种企业管理用宣传架,其特征在于:所述连接轴(505)右端设置有螺套(5011),并且连接轴(505)右端外径与螺套(5011)内径进行螺纹连接。

9.根据权利要求1所述一种企业管理用宣传架,其特征在于:所述锁块(612)的长度等于锁孔(506)的深度,并且锁块(612)的直径比锁孔(506)的直径小1mm。
