专利号: 201910137802X
申请人: 王玲萍
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

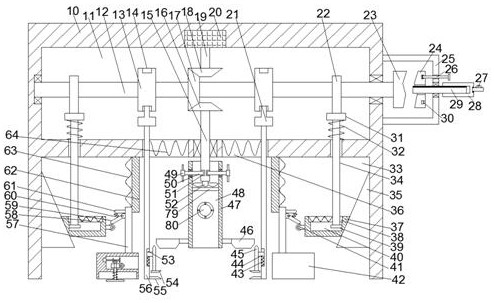

1.一种除螨汽车清洁刷,包括覆盖罩,所述覆盖罩右端面连有延展装置,当需要清除手臂无法伸入区域时可伸长装置进行清理,所述覆盖罩内设有传动腔,所述传动腔内设有动力联动组件,所述动力联动组件对所述延展装置进行控制,所述覆盖罩内设有位于所述传动腔下端的收集槽,所述收集槽顶端内壁转动连接有可拆卸吸入装置,所述收集槽顶端内壁相通且相对称的设有位于所述可拆卸吸入装置左右端的限位滑槽,所述限位滑槽内滑动连接有收纳爪装置,所述收集槽顶端内壁滑动配合连接有位于所述限位滑槽内且左右对称的震动开关装置,所述收集槽顶端内壁设有位于所述震动开关装置靠近对称中心侧且左右对称的震动装置。

2.如权利要求1所述的一种除螨汽车清洁刷,其特征在于:所述动力联动组件包括所述传动腔右端外侧的驱动轴,所述驱动轴右端末端设有左连轴器,所述驱动轴上设有左右对称的凸轮,所述驱动轴上螺纹连接有左右对称的平移块,所述平移块上设有滑道,所述驱动轴上设有驱动锥齿轮,所述传动腔顶端内壁内嵌有电动机,所述电动机下端末端动力连接有上下延伸的传动轴,所述传动轴上设有用与所述驱动锥齿轮齿合连接的上锥齿轮。

3.如权利要求1所述的一种除螨汽车清洁刷,其特征在于:所述可拆卸吸入装置包括与所述收集槽顶端内壁转动配合连接的从动轴,所述从动轴上设有用与所述驱动锥齿轮齿合连接的从动锥齿轮,所述从动轴下端末端设有位于所述收集槽内的涡轮,所述从动轴上设有位于所述涡轮上侧的卡槽,所述收集槽内设有吸尘管,所述吸尘管内设有上下相通的吸尘腔,所述吸尘腔上螺纹配合连接有左右对称的卡杆,其中,所述卡杆与所述卡槽之间相抵连接,所述卡杆远离对称中心侧设有转手,所述吸尘腔内固定连接有过滤网,所述吸尘腔内设有位于所述过滤网下端且与外界相通连接的传送管,所述吸尘腔做左右端端面固定连接有相对称的轨道块,所述收纳爪装置包括所述限位滑槽内拾取杆,所述拾取杆与所述限位滑槽之间连接有复位弹簧,所述拾取杆上端末端固定连接有用与所述滑道滑动连接的悬挂板,所述拾取杆下端末端连接有下压板,所述拾取杆上靠近对称中心侧设有挤压槽,所述挤压槽内滑动配合连接有升降块,所述升降块下侧与所述挤压槽底端内壁之间连接有压缩弹簧,所述升降块靠近对称中心端固定连接有用与所述轨道块抵接的升降杆,所述升降杆下端固定连接有上压板。

4.如权利要求1所述的一种除螨汽车清洁刷,其特征在于:所述震动开关装置包括所述收集槽内的斜面滑块,所述斜面滑块上设有左右对称的拉扯箱,所述拉扯箱靠近对中心侧设有抵接轮,所述拉扯箱内设有限位腔,所述限位腔顶端内壁相通设有滑槽,所述滑槽上滑动配合连接有上下延伸至所述传动腔内的滑杆,其中,所述滑杆与所述传动腔底端内壁之间滑动配合连接,所述滑杆与所述滑槽之间连接有抑制弹簧,所述滑杆下端设有位于所述限位腔内且与之滑接的限位板,所述滑杆上端固定连接有用与所述凸轮的相抵连接的抵接板,所述抵接板下侧与所述传动腔底端内壁之间连接有止停弹簧,所述震动装置包括与所述收集槽连接的轨道,所述轨道远离对称中心侧连接有延伸板,所述延伸板下端末端固定连接有震动块,左端所述震动块内设有发膜装置,所述延伸板远离对称中心侧转动连接有用与所述抵接轮抵接的转杆,所述延伸板远离对称中心侧固定连接有位于所述转杆上端的抑制板,所述转杆上侧与所述抑制板下侧之间连接有拉伸弹簧。

5.如权利要求1所述的一种除螨汽车清洁刷,其特征在于:所述发膜装置包括所述震动块内设有的开口槽,所述震动块内设有隐藏槽,所述隐藏槽顶端内壁连接有的串联轴,所述串联轴下端连接有接触板,所述接触板上侧与所述隐藏槽顶端内壁之间连接有限制弹簧,所述串联轴上端末端设有位于开口槽内的串联锥齿轮,所述串联轴上设有位于所述串联锥齿轮下端的蜗杆,所述开口槽左端内壁内嵌有马达,所述马达右端动力连接有输出轴,所述输出轴上设有用与所述串联锥齿轮齿合连接的换向锥齿轮,所述输出轴上设有风扇轮,所述开口槽内转动配合连接有定点轴,所述定点轴上设有用与所述蜗杆涡纹连接的涡轮,所述定点轴上设有位于所述涡轮前端的薄膜辊,所述延展装置包括连接于所述覆盖罩右端端面的串联框,所述串联框上连接有螺纹轴,所述螺纹轴上连接有用与所述左连轴器抵接的右连轴器,所述右连轴器内设有滑腔,所述螺纹轴上螺纹连接有位于所述串联框右侧的延展块,所述延展块右端端面转动连接有把手,所述串联框上滑动配合连接有位于所述螺纹轴上端的推杆,其中,所述推杆伸进所述滑腔内且与之滑动连接。
