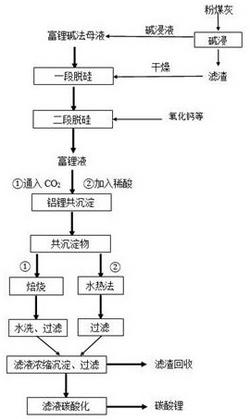

1.一种从富锂粉煤灰碱法母液中提取锂的方法，以富锂粉煤灰为原料，先将富锂粉煤灰制备成铝酸钠母液作为碱法母液，再从碱法母液中提取锂，其特征在于包括以下步骤：

1）脱硅：依据碱法母液中的硅量指数，进行脱硅处理，得到的反应浆液进行固液分离并收集滤液Ⅰ；

2）pH调控：将滤液Ⅰ的pH值调节至7～9，固液分离得到沉淀物A和滤液Ⅱ；

3）铝锂共沉淀分离：向滤液Ⅱ中通入二氧化碳或加入稀酸，固液分离得到沉淀物B，将沉淀物A和B混合后焙烧，再水洗、过滤得到滤液Ⅲ和滤渣Ⅰ，将滤液Ⅲ浓缩后碳酸化回收碳酸锂，滤渣Ⅰ作为提取铝的原料。

2.根据权利要求1所述的一种从富锂粉煤灰碱法母液中提取锂的方法，其特征在于：碱法母液选自富锂粉煤灰烧结法或拜耳法工艺处理得到的铝酸钠母液，或碱溶解所形成的铝酸钠溶液中的一种或多种的混合。

3.根据权利要求1所述的一种从富锂粉煤灰碱法母液中提取锂的方法，其特征在于：步骤1）中脱硅处理分为一段脱硅和二段脱硅，一段脱硅的过程为将脱硅剂Ⅰ与碱法母液按固液比40～100g/L进行混合，在90～190℃条件下搅拌反应1～6h；二段脱硅的过程为将脱硅剂Ⅱ与碱法母液按固液比30～70g/L进行混合，在80～140℃条件下搅拌反应1～4h。

4.根据权利要求3所述的一种从富锂粉煤灰碱法母液中提取锂的方法，其特征在于：脱硅剂Ⅰ的制备过程为将质量浓度为20～40％的氢氧化钠溶液和富锂粉煤灰以液固比为5～

15mL/g进行混合，在温度为90～150℃条件下反应0.5～2h，然后将浆液过滤分离，得到的滤渣干燥后即为脱硅剂Ⅰ，得到的滤液与碱法母液混合后进行后续反应；脱硅剂Ⅱ为氧化钙、氯化钙和硫酸钙以摩尔比6:3:1混合而成。

5.根据权利要求3或4所述的一种从富锂粉煤灰碱法母液中提取锂的方法，其特征在于：步骤1）中当碱法母液的硅量指数小于600时，脱硅处理过程为先进行一段脱硅，再进行二段脱硅；当碱法母液的硅量指数大于600时，脱硅处理过程为仅进行二段脱硅。

6.根据权利要求1所述的一种从富锂粉煤灰碱法母液中提取锂的方法，其特征在于：步骤2）调控pH时加水或加入稀酸。

7.根据权利要求1所述的一种从富锂粉煤灰碱法母液中提取锂的方法，其特征在于：步骤3）中通入过量二氧化碳或浓度为1～4mol/L的稀酸溶液使滤液Ⅱ的pH控制在5～8，然后在60～95℃条件下搅拌反应0.5～2h后进行固液分离；焙烧的温度为300～500℃，焙烧时间为30～120min。

8.根据权利要求1所述的一种从富锂粉煤灰碱法母液中提取锂的方法，其特征在于：步骤3）中将沉淀物A和B混合后用水热法浸出，固液分离得到滤渣Ⅱ和含锂浸出液，含锂浸出液浓缩后碳酸化得到碳酸锂产品，滤渣Ⅱ作为提取铝的原料。

9.根据权利要求8所述的一种从富锂粉煤灰碱法母液中提取锂的方法，其特征在于：水热法浸出过程为在150～280℃条件下搅拌进行水热反应1～4h。

10.根据权利要求1或8所述的一种从富锂粉煤灰碱法母液中提取锂的方法，其特征在于：浓缩后的待碳酸化溶液的浓度为1～50g/L。
