专利号: 2019101380195
申请人: 管玲飞
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

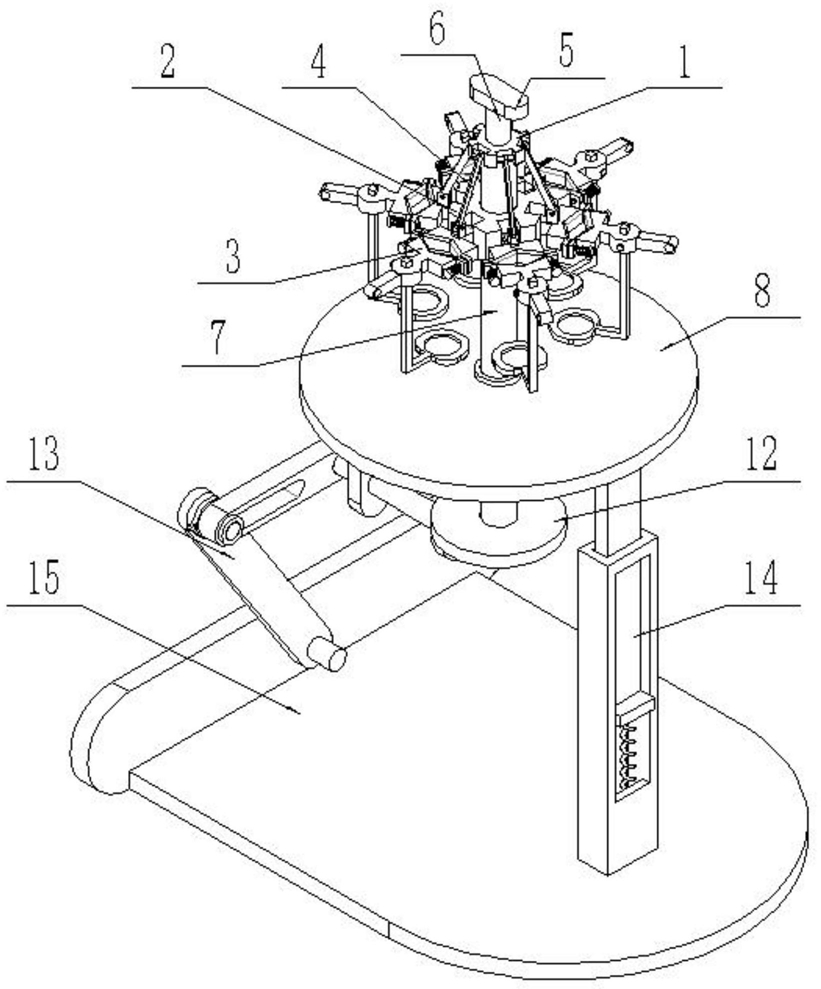

1.一种化学实验用试管架,包括升降圆盘座(1)、固定圆盘座(2)、试管固定座(3)、推拉连杆(4)、角度调节转块(5)、外螺纹转动轴(6)、内螺纹套管(7)、上底座(8)、驱动电机(9)、驱动齿轮(10)、被动齿轮(11)、传动锥齿轮(12)、升降连杆(13)、导向滑杆(14)和下底座(15),其特征在于:所述角度调节转块(5)固定连接在外螺纹转动轴(6)的顶端;所述外螺纹转动轴(6)的底端通过螺纹连接在内螺纹套管(7)内;所述内螺纹套管(7)的中端转动配合连接在上底座(8)上;所述内螺纹套管(7)的下端由上至下依次固定连接被动齿轮(11)和传动锥齿轮(12);所述升降圆盘座(1)通过螺纹连接在外螺纹转动轴(6)上;所述升降圆盘座(1)的外侧面上均匀开设多个上铰接槽(1-1);所述推拉连杆(4)设有多个,多个推拉连杆(4)的上端分别铰接连接在多个上铰接槽(1-1)内;所述固定圆盘座(2)转动配合连接在内螺纹套管(7)上,固定圆盘座(2)的外侧面上均匀开设多个下铰接槽(2-1);所述试管固定座(3)设有多个,多个试管固定座(3)的内侧分别铰接连接在多个下铰接槽(2-1)内,多个推拉连杆(4)的下端分别铰接连接在试管固定座(3)上;所述驱动电机(9)的输出轴上固定连接驱动齿轮(10),驱动齿轮(10)啮合传动连接被动齿轮(11);所述驱动电机(9)固定连接在上底座(8)的底面上;所述传动锥齿轮(12)啮合传动连接升降连杆(13);所述升降连杆(13)的一端固定连接在上底座(8)上,升降连杆(13)的另一端固定连接在下底座(15)上;所述导向滑杆(14)的上下两端分别固定连接在上底座(8)和下底座(15)上;

所述试管固定座(3)包括内夹紧座(3-1)、铰接座(3-2)、外夹紧座(3-3)、弹簧杆(3-4)、压缩弹簧(3-5)、弹簧座(3-6)、滑杆座(3-7)、拉杆(3-8)、L形滑杆(3-9)、定位螺栓(3-10)和试管托板(3-11);所述内夹紧座(3-1)的内侧铰接在下铰接槽(2-1)内;所述铰接座(3-2)固定连接在内夹紧座(3-1)的顶端;所述推拉连杆(4)的下端铰接在铰接座(3-2)上;所述弹簧杆(3-4)设有两根,两根弹簧杆(3-4)的一端分别固定连接在内夹紧座(3-1)外侧的两端,两根弹簧杆(3-4)的另一端分别固定连接一个弹簧座(3-6);所述外夹紧座(3-3)滑动配合连接在弹簧杆(3-4)上;所述弹簧杆(3-4)上套有压缩弹簧(3-5),压缩弹簧(3-5)设置在弹簧座(3-6)和外夹紧座(3-3)之间;所述外夹紧座(3-3)的外侧固定连接滑杆座(3-7),滑杆座(3-7)的外侧固定连接拉杆(3-8);所述L形滑杆(3-9)的上端滑动配合连接在滑杆座(3-7)上,L形滑杆(3-9)的下端固定连接试管托板(3-11);所述定位螺栓(3-10)通过螺纹连接在滑杆座(3-7)上,定位螺栓(3-10)的内侧顶在L形滑杆(3-9)上。

2.根据权利要求1所述的一种化学实验用试管架,其特征在于:所述内夹紧座(3-1)的外侧面上设有第一V形夹槽(3-1-1);所述外夹紧座(3-3)的内侧面上设有第二V形夹槽(3-

3-1),第二V形夹槽(3-3-1)和第一V形夹槽(3-1-1)相对设置。

3.根据权利要求2所述的一种化学实验用试管架,其特征在于:所述第一V形夹槽(3-1-

1)和第二V形夹槽(3-3-1)的内侧皆固定连接V形橡胶防滑垫。

4.根据权利要求3所述的一种化学实验用试管架,其特征在于:所述试管托板(3-11)位于内夹紧座(3-1)和外夹紧座(3-3)的正下方。

5.根据权利要求1所述的一种化学实验用试管架,其特征在于:所述升降连杆(13)包括被动锥齿轮(13-1)、轮轴(13-2)、轴架板(13-3)、旋转板(13-4)、推拉板(13-5)、上铰接轴(13-6)、拧紧环(13-7)、限位环(13-8)、下铰接轴(13-9)和竖架板(13-10);所述传动锥齿轮(12)啮合传动连接被动锥齿轮(13-1);所述被动锥齿轮(13-1)固定连接在轮轴(13-2)的一端,轮轴(13-2)的另一端固定连接旋转板(13-4)的一端,轮轴(13-2)的中端转动配合连接在轴架板(13-3)上,轴架板(13-3)的上端固定连接在上底座(8)的底面上;所述旋转板(13-

4)的另一端设有调节滑孔;所述推拉板(13-5)的一端转动连接在上铰接轴(13-6)上,上铰接轴(13-6)上通过螺纹连接拧紧环(13-7)和限位环(13-8),上铰接轴(13-6)滑动配合连接在旋转板(13-4)的调节滑孔内,拧紧环(13-7)和限位环(13-8)的内侧面分别顶在旋转板(13-4)的两侧侧面上;所述推拉板(13-5)的另一端固定连接在下铰接轴(13-9)上,下铰接轴(13-9)转动配合连接在竖架板(13-10)上;所述竖架板(13-10)固定连接在下底座(15)上。

6.根据权利要求1所述的一种化学实验用试管架,其特征在于:所述导向滑杆(14)包括伸缩杆(14-1)、顶面镂空的收缩盒(14-2)、矩形滑块(14-3)和压簧(14-4);所述伸缩杆(14-

1)的顶端固定连接在上底座(8)的底面上,伸缩杆(14-1)的底端滑动配合连接在收缩盒(14-2)内,伸缩杆(14-1)的下端固定连接矩形滑块(14-3),收缩盒(14-2)的侧面上设有矩形通孔,矩形滑块(14-3)滑动配合连接在矩形通孔内;所述伸缩杆(14-1)的底端固定连接压簧(14-4)的一端,压簧(14-4)的另一端固定连接在收缩盒(14-2)内部的底面上;所述收缩盒(14-2)的底端固定连接在下底座(15)上。

7.根据权利要求1所述的一种化学实验用试管架,其特征在于:所述内螺纹套管(7)上固定连接两个轴向挡环,两个轴向挡环分别卡挡在上底座(8)的上下两端。
