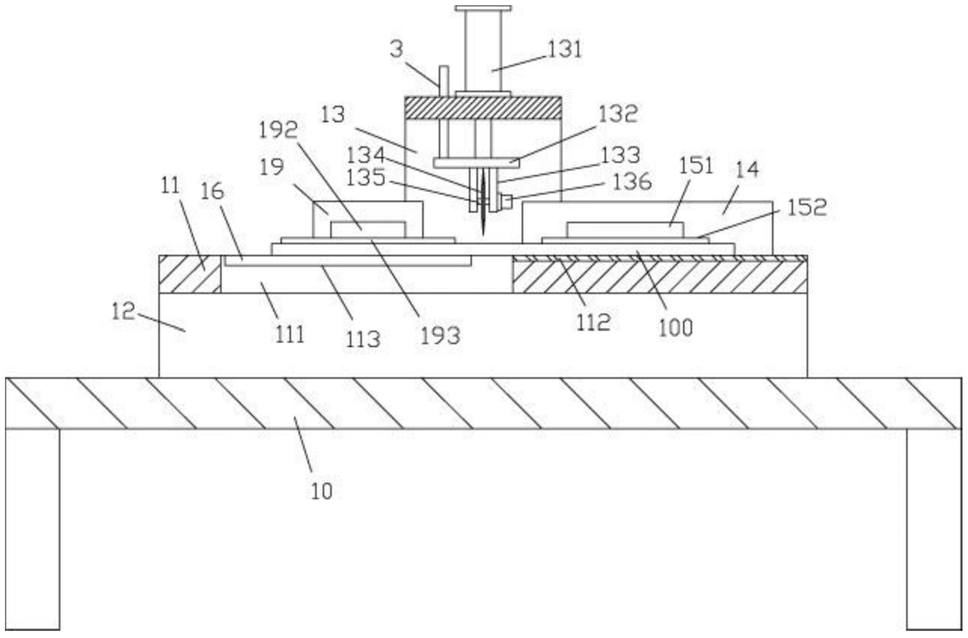

1.一种金属管夹持切割机构，包括机架(10)，其特征在于：所述机架(10)的顶板的顶面上方设有水平板(11)，水平板(11)的底面的前部和后部均固定有下支撑板(12)，下支撑板(12)的底面固定在机架(10)的顶板的顶面上；所述机架(10)的顶板的中部固定有上切割架(13)，上切割架(13)的顶板的中部顶面固定有切割升降油缸(131)，切割升降油缸(131)的推杆穿过上切割架(13)的顶板的底面并固定有升降板(132)，升降板(132)的底面固定有两个支撑板(133)，切割轮(134)的中部固定有主轴(135)，主轴(135)的两端通过轴承铰接在两个支撑板(133)上，其中一个支撑板(133)的外侧壁上固定有切割电机(136)，切割电机(136)的输出轴为花键轴，花键轴插套在主轴(135)的一端具有的花键孔中；所述水平板(11)的中部至左部成型有下料切割通槽(111)，水平板(11)的中部至右部的顶面固定有防滑导向层(112)，水平板(11)的右部的顶面的前部和后部均固定有夹持支撑板(14)，两个夹持支撑板(14)的外侧壁上均固定有压紧油缸(15)，压紧油缸(15)的推杆穿过夹持支撑板(14)并固定有推动板(151)，两个推动板(151)的相对壁面上均固定有夹持块(152)，两个夹持块(152)的相对壁面上均成型有弧形槽(153)，待加工金属管(100)的右部处于两个弧形槽(153)中并夹持在两个夹持块(152)之间；所述下料切割通槽(111)的前部和后部处的水平板(11)的顶面成型有滑动槽(113)，滑动板(16)插套在滑动槽(113)中，滑动板(16)的底面紧贴滑动槽(113)的底面，两个滑动板(16)的相对壁面相压靠，待加工金属管(100)的左部压靠在两个滑动板(16)上，滑动板(16)的外端伸出滑动槽(113)，滑动板(16)的外部底面固定有移动板(161)，机架(10)的顶板的顶面的左部的前部和后部均固定有竖直支撑板(17)，两个横向移动螺杆(18)处于水平板(11)的前后两侧的下方，横向移动螺杆(18)的一端通过轴承铰接在竖直支撑板(17)上，横向移动螺杆(18)的另一端通过轴承铰接在下支撑板(12)上，竖直支撑板(17)的外侧壁上固定有移动调节电机(171)，移动调节电机(171)的输出轴为花键轴，花键轴插套在横向移动螺杆(18)的一端具有的花键孔中，移动板(161)螺接在对应的横向移动螺杆(18)上；所述滑动板(16)的顶面固定有上竖直板(19)，上竖直板(19)的外侧壁上固定有副压紧油缸(191)，副压紧油缸(191)的推杆穿过上竖直板(19)并固定有副推板(192)，两个副推板(192)的相对壁面上均固定有副压紧块(193)，两个副压紧块(193)的相对壁面上均成型有副弧形槽(194)，待加工金属管(100)的左部处于两个副弧形槽(194)中并夹持在两个副压紧块(193)之间，切割轮(134)处于待加工金属管(100)的中部上方；所述推动板(151)的外侧壁上固定有外横向导向杆(1)，外横向导向杆(1)插套在对应的夹持支撑板(14)上；所述副推板(192)的外侧壁上固定有副导向杆(2)，副导向杆(2)插套在上竖直板(19)中。2.根据权利要求1所述的一种金属管夹持切割机构，其特征在于：所述弧形槽(153)和副弧形槽(194)的内壁面上均固定有防滑弹性层。3.根据权利要求1所述的一种金属管夹持切割机构，其特征在于：所述升降板(132)的顶面固定有导向竖直杆(3)，导向竖直杆(3)插套在上切割架(13)的顶板上。
