1.一种类黑色素颗粒的制备方法，其特征在于所述方法包括：(1)将带有儿茶酚官能团的单体溶于20～60℃水中并与含醛基的化合物在pH为8～11的碱性条件下反应0.5～3h；

带有儿茶酚官能团的单体与含醛基的化合物、水的重量份比为1:(0.5～3):(10～

100)；

(2)将带有共轭结构的氨基化合物溶于水中并与含醛基的化合物在70～85℃下反应溶解成透明溶液；

所述带有共轭结构的氨基化合物、含醛基的化合物、水的重量比为1：(0.5～4)：(5～

100)；

(3)将(1)中溶液加入至(2)中，20～60℃充分搅拌30～90min；

所述带有儿茶酚官能团的单体与带有共轭结构的氨基化合物的重量比为1：(0.1～2)；

(4)将溶液调节至pH≤6，升温至70～90℃反应10～48h；

所述带有儿茶酚官能团的单体的结构式如下：R1、R2为氢原子、氟原子、烷基、烷氧基、苯基、含醛基的化合物为甲醛、多聚甲醛、戊二醛、乙二醛、糠醛、对苯二甲醛的一种或组合；

所述带有共轭结构的氨基化合物的结构式如下：R‑(NH2)n，

R为具有π‑π共轭体系、p‑π共轭体系、超共轭体系的结构；

n为1～20。

2.如权利要求1所述的类黑色素颗粒的制备方法，其特征在于：步骤(1)，采用碱金属氢氧化物、碱土金属氢氧化物、碱金属碳酸盐、碱土金属碳酸盐、碱金属碳酸氢盐、碱土金属碳酸氢盐、碱金属醋酸盐、碱金属磷酸盐、碱金属醇盐、氨气、氨水及胺的一种或组合调节pH为8～11；

所述带有儿茶酚官能团的单体为邻苯二酚、4‑叔丁基邻苯二酚或3‑氟邻苯二酚。

3.如权利要求1所述的类黑色素颗粒的制备方法，其特征在于：步骤(1)，带有儿茶酚官能团的单体与含醛基的化合物、水的重量份比为1:(1～1.5):(50～90)。

4.如权利要求1所述的类黑色素颗粒的制备方法，其特征在于：步骤(2)，所述带有共轭结构的氨基化合物为三聚氰胺、间苯二胺或苯胺。

5.如权利要求1所述的类黑色素颗粒的制备方法，其特征在于：步骤(2)，所述带有共轭结构的氨基化合物、含醛基的化合物、水的重量比为1：(1.5～

2.5)：(30～80)。

6.如权利要求1所述的类黑色素颗粒的制备方法，其特征在于：步骤(3)，所述带有儿茶酚官能团的单体与带有共轭结构的氨基化合物的重量比为1：(0.3～1.2)。

7.如权利要求1所述的类黑色素颗粒的制备方法，其特征在于：步骤(4)，用盐酸水溶液将体系pH值调成pH≤6。

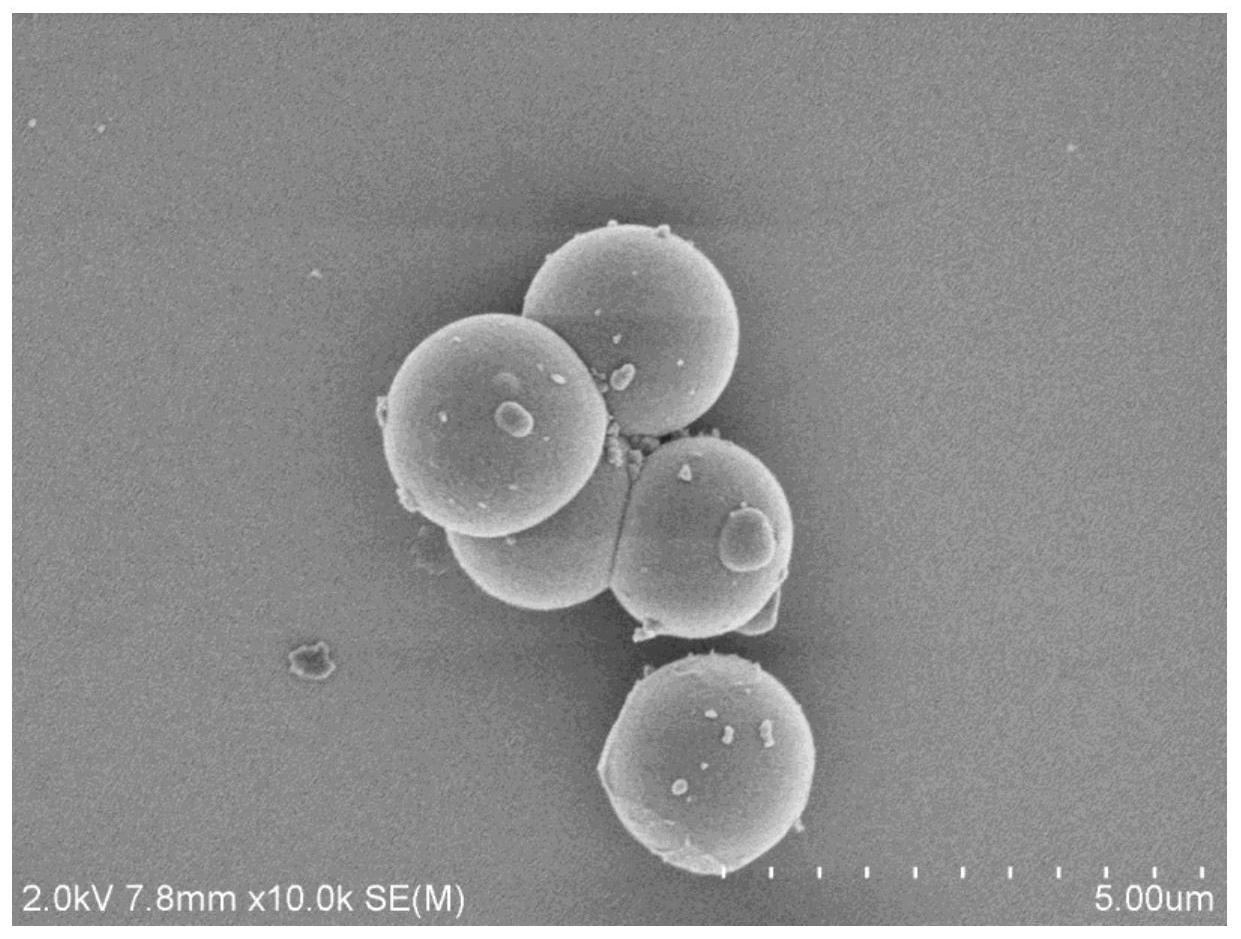

8.一种如权利要求1～7之一所述方法得到的类黑色素颗粒，其特征在于：所述类黑色素颗粒为球形；平均粒径在0.05～5μm之间。
