专利号: 2019101405328
申请人: 台州市华丰空调阀门有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-04-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

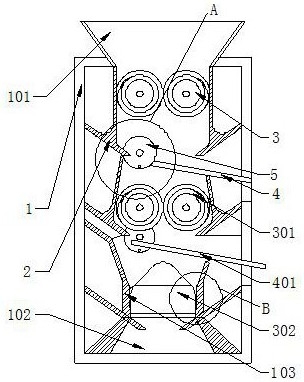

1.一种咖啡分化研磨装置,其特征在于:该一种咖啡分化研磨装置包括研磨箱(1),进料口(101),出料口(102),包裹架(103),导向架(2),一级碾压辊(3),二级碾压辊(301),研磨盘(302),锥齿盘(303),出料放置槽(4),出料板(401),联动盘(402),抖动凸(403),带动齿(5),第二抖动凸(501)和联动齿(6);所述研磨箱(1)的顶部开设有进料口(101),所述研磨箱(1)的一侧下方开设有出料口(102),所述所述研磨箱(1)的内部固定设置有导向架(2),所述导向架(2)的内部靠近进料口(101)的一端设置有一级碾压辊(3),所述一级碾压辊(3)的下方设置有二级碾压辊(301),所述二级碾压辊(301)的下方设置有研磨盘(302),所述研磨盘(302)的底面固定设置有锥齿盘(303),所述导向架(2)的下方设置有包裹架(103),所述一级碾压辊(3)与二级碾压辊(301)之间开设有出料放置槽(4),所述出料放置槽(4)内卡入有出料板(401),所述出料板(401)的一侧固定设置有联动盘(402),所述联动盘(402)的表面凸出有抖动凸(403),所述一级碾压辊(3)的一侧设置有带动齿(5),所述带动齿(5)靠近一级碾压辊(3)的一侧固定设置有第二抖动凸(501),所述带动齿(5)与抖动凸(403)处于同一侧,所述带动齿(5)远离一级碾压辊(3)的一侧固定设置有联动齿(6)。2.如权利要求1所述咖啡分化研磨装置,其特征在于:所述研磨箱(1)为顶部开口、内部中空、一侧下方开口的长方箱体,且放置槽(4)贯通过研磨箱(1)的一侧,所述研磨箱(1)在带动齿(5)的位置开设有配套的孔洞。3.如权利要求1所述咖啡分化研磨装置,其特征在于:所述联动齿(6)的长度为一级碾压辊(3)至锥齿盘(303)的长度,且联动齿(6)设置在一侧一级碾压辊(3)的一端,所述联动齿(6)在带动齿(5)的位置无齿轮,且带动齿(5)和联动齿(6)相互配套啮合。4.如权利要求1所述咖啡分化研磨装置,其特征在于:所述一级碾压辊(3)和二级碾压辊(301)均设置有两个,所述一级碾压辊(3)表面凸起有带有尖端的凸块,且凸块均匀分布于一级碾压辊(3)的表面,所述二级碾压辊(301)的表面凸块体积是一级碾压辊(3)的体积的一半,所述一级碾压辊(3)、二级碾压辊(301)和研磨盘(302)均为顺时针旋转,所述锥齿盘(303)与联动齿(6)相啮合。5.如权利要求1所述咖啡分化研磨装置,其特征在于:所述包裹架(103)设置于研磨盘(302)的外周,且包裹架(103)和研磨盘(302)间隙配合,所述研磨盘(302)的下半部分外周为粗糙面,且包裹架(103)的内侧为粗糙面,所述研磨盘(302)为圆柱体,且研磨盘(302)的顶面固定设置有一个顶端为球面的圆锥,所述包裹架(103)的内侧面从二级碾压辊(301)向锥齿盘(303)为一个坡度减小的锥形。6.如权利要求1所述咖啡分化研磨装置,其特征在于:所述出料板(401)为长方形薄板,且出料板(401)的两侧为半圆弧边,所述导向架(2)设置有三段,所述导向架(2)包裹在一级碾压辊(3)、二级碾压辊(301)和研磨盘(302)的外周,且导向架(2)与一级碾压辊(3)、二级碾压辊(301)和研磨盘(302)间隙配合,所述导向架(2)的底部向一级碾压辊(3)和二级碾压辊(301)的中心处倾斜。7.如权利要求1所述咖啡分化研磨装置,其特征在于:所述联动盘(402)为圆盘状,且联动盘(402)远离出料板(401)的一侧固定设置有抖动凸(403),所述联动盘(402)与带动齿(5)的轴心处于同一直线上,且抖动凸(403)与第二抖动凸(501)处于同一圆周运动的轨迹内。8.如权利要求1所述咖啡分化研磨装置,其特征在于:所述一级碾压辊(3)的一侧设置

有旋转电机,所述旋转电机与电源通过导线连接,且旋转电机包括有与其配套设置的控制按钮。
