专利号: 2019101411795
申请人: 厦门理工学院
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

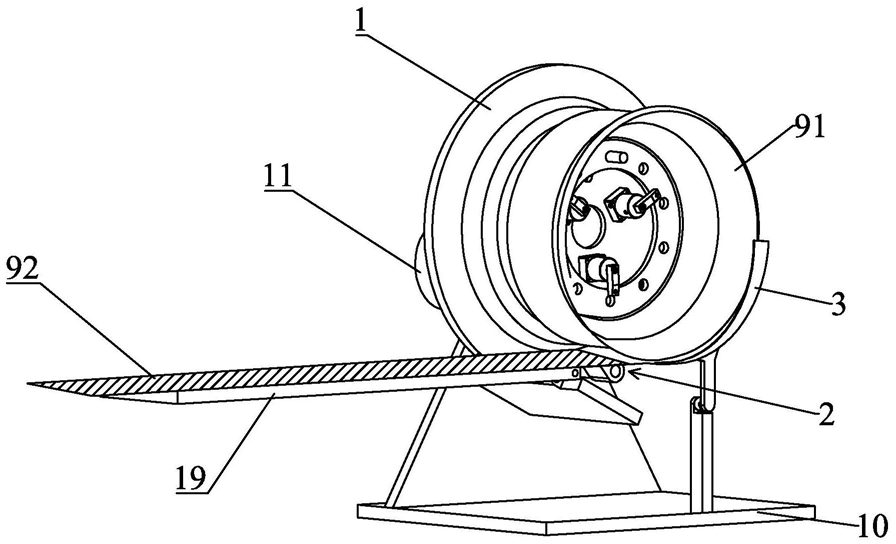

1.车辆轮毂的纸皮包装机,其特征在于:包括一可用于从轴向固定住轮毂的转盘,所述转盘上安装有将纸皮一端压在轮毂侧面的压紧机构,所述轮毂边上还设有将纸皮从轮毂侧面朝轮毂中心弯折的纸皮折边机构;设有底座支架,所述底座支架上固定安装有驱动电机,所述驱动电机带动所述转盘转动,所述转盘上设有卡接件,所述卡接件可拆卸的将所述轮毂固定在所述转盘上,所述纸皮折边机构包括一与所述轮毂弧面适应的弧形引导板及连接在弧形引导板异于所述轮毂一侧的折边板,用于包装轮毂的纸皮贴伏在所述弧形引导板上且在所述弧形引导板上推进,所述折边板与所述轮毂弧面边缘的距离沿着纸皮推进方向递减。

2.根据权利要求1所述的车辆轮毂的纸皮包装机,其特征在于:所述卡接件包括至少一个伸缩件,所述伸缩件一端固定安装在所述转盘上,另一端转动连接有压紧板,所述伸缩件及压紧板从轮毂内部穿过并将轮毂压向所述转盘。

3.根据权利要求1所述的车辆轮毂的纸皮包装机,其特征在于:所述转盘上还安装有可沿所述转盘径向调整的定位销,所述定位销穿过所述轮毂上的螺栓孔。

4.根据权利要求3所述的车辆轮毂的纸皮包装机,其特征在于:所述卡接件包括卡盘和至少一个伸缩件,所述卡盘同轴固定安装在所述转盘上,所述伸缩件一端固定安装在所述卡盘异于转盘的另一面上,所述伸缩件的另一端连接有压紧板,所述伸缩件及压紧板从轮毂内部穿过并将轮毂压向所述卡盘,所述卡盘上设有供所述定位销穿过的卡盘销槽。

5.根据权利要求1所述的车辆轮毂的纸皮包装机,其特征在于:所述纸皮折边机构可转动的安装在所述底座支架上,折边操作时,所述弧形引导板适应性的贴近所述轮毂侧面。

6.根据权利要求1所述的车辆轮毂的纸皮包装机,其特征在于:所述压紧机构包括一纸皮压紧块,所述纸皮压紧块为凸轮结构,驱动所述纸皮压紧块转动可调节所述纸皮压紧块和所述轮毂侧面间距离。

7.根据权利要求6所述的车辆轮毂的纸皮包装机,其特征在于:所述纸皮压紧块固定安装在一转轴一端,所述转轴另一端穿过所述转盘后固定连接一曲柄的一端,所述曲柄的另一端转动连接在一伸缩驱动件的输出端,所述伸缩驱动件安装在所述转盘上。
